一个可以计算任何截面特性的计算软件,很好用!
: C( m$ I! X" ^0 m一个可以计算任何截面特性的计算软件,很好用,计算结果非常准确,更可喜的是完全免费!8 {2 ?% k2 B. P% K: Z( ]6 J) \
! H' M5 y: u' C
以下是同一截面用该软件计算和Pro/E计算的比较结果:" ~6 l3 A9 ^7 ~! p0 @( q
$ ^: `' j& A+ I$ r0 gCAD工具包计算结果如下:
! H$ R* P( ], p0 g4 D型材X轴主惯性距: 259075.605cm4 . O/ p; h: k0 y! y. t2 l4 x
X轴的惯性距: 259075.605cm4* }& Z5 T5 ^ h" d* L
型材Y轴主惯性距: 47290.995cm4
! T) ?- r, X! T7 U+ [5 x7 \3 eY轴的惯性距: 47290.995cm49 G3 V3 x$ V& N, t; o) L. z
型材X轴上抗弯距: 4768.160cm3
- _/ f( F* X) U# ~( ?% n4 j. c, `X轴下抗弯距: 5063.483cm3
( ?3 W: a8 \3 w& B9 \8 X型材Y轴左抗弯距: 1818.884cm3
3 b/ \2 @! o. l uY轴右抗弯距: 1818.884cm3. h3 g/ R8 x, n% T7 `
型材X轴的面积矩: 3129.575cm3
- R: u3 A& U2 }2 U( q! S5 E型材Y轴的面积矩: 1174.088cm3 5 ^& O- I0 R$ F; M2 h
型材面积: 191.586cm2 9 Q0 ~& i, n1 Y8 d* i+ q: }0 P6 |: | M
喷涂周长: 307.960cm
" t. b7 B' M2 R7 \8 i* E1 r中心: 0.000mm,506.655mm
; z0 {$ f, q- u6 y' ~ p
1 [: o! q. {3 t. ^/ ~+ F9 G; d; c8 M
8 X6 F( I/ ~# k( w8 m0 R
用Pro/E计算的结果如下:
7 G( U5 e! P" g5 g2 g# B/ [1 D: v/ l9 o: a5 ~% @- V3 E k8 u; ]0 }8 O# A( N
-+面积 = 1.9158636e+04 毫米^2
|* Z: E8 R# T根据_坐标边框确定重心:
( O/ S& P8 \7 d; gX Y 0.0000000e+00 5.0665494e+02 毫米9 @7 p3 q$ r2 ?% R4 ?+ w
相对于_坐标系边框之惯性. (毫米^4)
. R j% s+ p/ v0 e0 L' J惯性张量1 X2 [, w$ v1 p. A7 o) K* \+ A
Ixx Ixy 7.5087631e+09 0.0000000e+00
( u- n+ \2 W& f5 Y- g" kIyx Iyy 0.0000000e+00 4.7290995e+08/ p. T9 B( Q" @1 O! p' G
惯性极坐标力矩 7.9816730e+09 毫米^4
% v* s0 u% {- S重心的惯性(相对_ 坐标系边框) (毫米^4)1 w1 a7 X% J( h6 k
惯性张量( y& O2 J. k1 D7 ]
Ixx Ixy 2.5907560e+09 0.0000000e+00 o+ X! z/ X+ q# k* `9 y& \
Iyx Iyy 0.0000000e+00 4.7290995e+08
! d- |. P T, T; d) X4 A$ }7 s区域相对主轴的惯性力矩: (毫米^4)
0 E4 R3 K |; ]% f$ H; G. M# v( vI1 I2 4.7290995e+08 2.5907560e+09
9 o! O) l! w# [) @) u8 M惯性极坐标力矩 3.0636660e+09 毫米^4
: L( q- U5 x# `3 t2 _ ~7 T从_ 定位至主轴的旋转矩阵:9 A2 s+ P% V" R/ H0 b: S6 j/ {6 G
0.00000 -1.00000. U+ f# a4 M: p* L6 R6 G
1.00000 0.000009 M( s s% |; l6 C
从_ 定位至主轴的一个旋转角(度):2 y* T' p; C) y7 @
相对 z 轴 90.000
% ]5 }, \4 W, D( F相对主轴的回旋半径:( z5 {9 |7 x2 ?2 L) K
R1 R2 1.5711112e+02 3.6773162e+02 毫米4 e4 T z8 r0 X5 { f. O% ?% `
, s* ~* _* v* ?4 Q+ J截面模数和相应点: S1 I3 e& {2 T' h$ r( Z
模 1 2 COORD' V2 f2 B; W' n% E/ F
相对轴 1: 1.81888e+06 毫米^3 5.3735e+02 -2.6000e+02 毫米 ; J8 [& m; R/ m' q6 q& @; H
1.81888e+06 毫米^3 5.3735e+02 2.6000e+02 毫米 - P/ ?$ I" x, D" @+ _' w' b4 P
相对轴 2: 5.06348e+06 毫米^3 -5.1165e+02 -5.5000e+01 毫米 : y$ v& h0 G. ^* I( J
4.76816e+06 毫米^3使用很简单
; ~4 r7 N1 W- K7 u# E3 i m' W使用方法:! i, ^+ W* ^+ [7 C! x
1、保证你的电脑已经安装了AUTO CAD2000以上的版本。, g' H- U! N2 x% d( f$ V

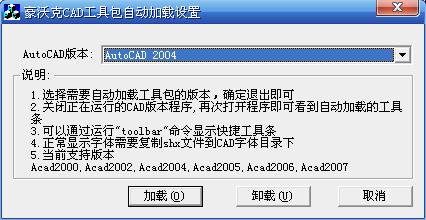

2、点击安装完成该工具包,在桌面出现“豪沃克幕墙工具包”。0 u) J& n2 w- p4 S' F% C+ P; |
3、双击打开“豪沃克幕墙工具包”,加载相应的AUTO CAD版本。) L% d1 K7 F" U+ h% ]8 ~4 t- F
4、再打开加载的CAD你会发现多了一项“豪沃克工具条”,
" H; ]/ {5 Q- i% _8 c 里面包含好多个工具,自己试试,还有常用型钢图形库等等。
, ^" Y/ o. v6 b7 j5、按1:1的比例画截面图形,画好后记得把取的原点定位到0,0的坐标上。
1 @+ V$ d$ ?* n1 U% I/ X4 A; P9 e E2 u* Y% m1 e _
我想不出15分钟,聪明的你就会了。
5 ^* d- W( u0 u3 e7 t7 B" H: l: g* {8 h. H8 f: V: N
有这样的好东西,那么你赶紧拿起手中的鼠标,点击下载吧!
7 \& b/ E0 Y7 }
U' I; M& C; w8 ]- U3 C还有记得好用的话回个贴。有不清楚的可以提问,小弟会解答各位。 |
|
