为什么不能展开?

leec123

零件11.rar (51.42 KB, 下载次数: 6)

2007-9-10 12:14 上传

点击文件名下载附件
! w5 k: p8 ]4 T$ E

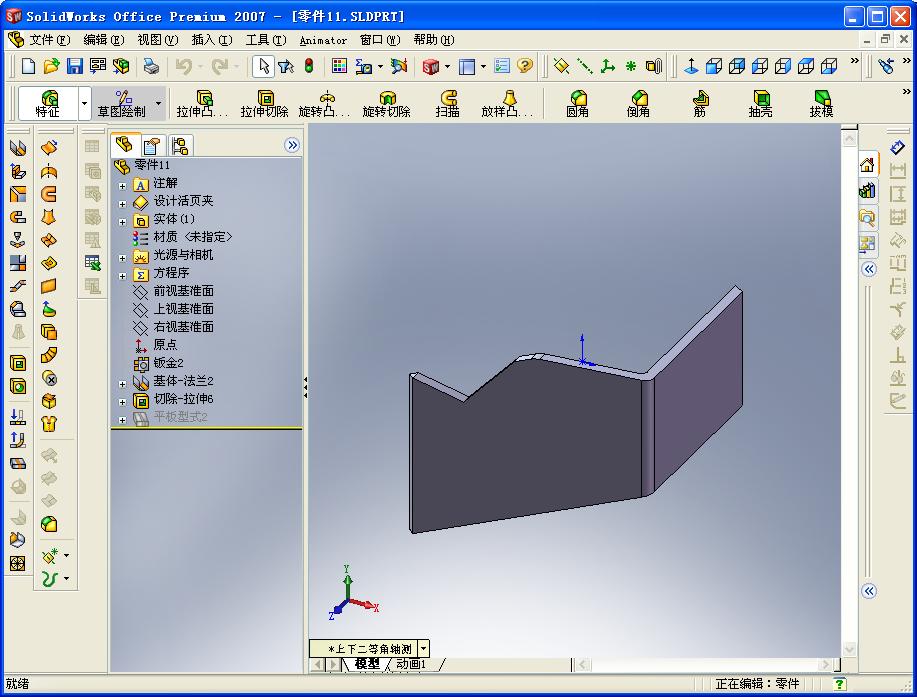

零件下料需要展开图，我用SW画出来，拉伸切除的时候没有用正向切除选项，请教高手，为什么不能展开？

$ _* p8 M% o! R) r9 m+ B[ 本帖最后由 leec123 于 2007-9-12 19:57 编辑 ]

hahap

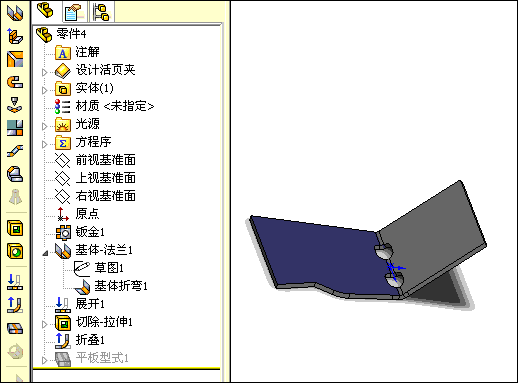

基体法兰出来后不能用切除命令,应该用展开折叠命令把钣金展成平板,然后再用切除,再用折叠命令把钣金折回去就好.
也可以画平板法兰后再折.
5 _* {, X( K5 J; x* z
9 K1 t$ k1 h* c. c, x: K' ?# q[ 本帖最后由 hahap 于 2007-9-10 15:39 编辑 ]

brightsjf

楼上的如是说。。。直接切除的话，那条边就不齐了。。。

leec123

棱边上的 不是正交切除，是有一定的斜度，有斜度的等数控切割后再割出，你给的 切除-拉伸 没有斜度
: b" e7 G% t7 x5 G! _
& E" _' @  t% x/ m, p不过还是谢谢你的热情解答

w_hs1

原帖由 hahap 于 2007-9-10 14:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( l, s; d  Y. V) K基体法兰出来后不能用切除命令,应该用展开折叠命令把钣金展成平板,然后再用切除,再用折叠命令把钣金折回去就好.
也可以画平板法兰后再折.

原帖由 leec123 于 2007-9-10 18:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
棱边上的 不是正交切除，是有一定的斜度，有斜度的等数控切割后再割出，你给的 切除-拉伸 没有斜度
' h+ d( |5 }( r" O- n
; b# |$ _( [8 m, v" i不过还是谢谢你的热情解答

hahap朋友，基体法兰出来后是可以用切除命令的。关键是如果需要展开，必须勾选“正交切除”选项。
  ^2 r  ^( [9 ~4 [( x7 Y/ i8 Q
$ {' C' M6 v$ R8 |; Y1 Cleec123朋友，板金件的基本约定是板厚处处相等（包括板边处），也就包含了板边与板面正交的条件。板金件可以在SW中“加工”，但是一旦这种加工破坏了前面所说的基本约定，就不可展开，甚至出现一些意料以外的结果。所以你要求的切割尽管在生产实际中是先切割、后折弯，但在SW制作模型时却必须先折弯、后切割。可见做模型也不是都可以与工艺步骤完全一致的。

hahap

good 谢谢不老叔的指教,切除在正交条件的约束下截面间是垂直的,这就没有违背钣金的特征,就如同曲面加厚时也是往垂直方向加厚因而可转生成钣金一般.这样理解对不?

雕刻爱情

不老先生的指点真的很不错啊，一同受教

leec123

谢谢，楼上各位的热心解答，对于这个问题基本上了解了

WYQCAD

我也正好学习以下，受益匪浅

w_hs1

原帖由 hahap 于 2007-9-11 10:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. D  E) ^7 @& J: J8 kgood 谢谢不老叔的指教,切除在正交条件的约束下截面间是垂直的,这就没有违背钣金的特征,就如同曲面加厚时也是往垂直方向加厚因而可转生成钣金一般.这样理解对不?

2 Z) v: w, v0 I& l+ t$ d, h正是如此，完全正确。
9 T" \0 [5 A! d2 l1 G2 k$ L9 m+ f
                                                                          不老

chenqfu

不老先生解答的很好.是新手正需要的.
