CAXA的曲面。其他软件能做CAXA也能做。

guojayu320 · 发表于 2007-9-11 16:47:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

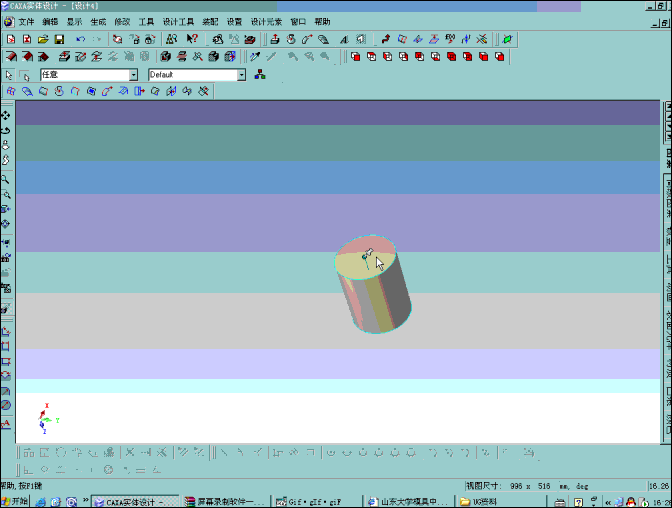

如图所示：以前solidworks做过。现在用CAXA做了下，呵呵呵

li5jun1 · 发表于 2007-9-11 17:15:12

楼主一定花了不少功夫做的图片

我第一次看CAXA造型，果然和别的软件造型方法不一样

，而且楼主做的太复杂了吧，CAXA应该有更简单的方法吧。

guojayu320 · 发表于 2007-9-11 17:40:23

主要是CAXA是实体造型，不像其他软件曲面和曲线功能很强。CAXA主要是实体生成线再生成面，再到实体，

小贾师傅 · 发表于 2007-9-11 17:42:03

没错！
兄弟，你做的应该是“指环”吧，
实体用“网格面”也可以做出这个，

[ 本帖最后由小贾师傅CAXA 于 2007-9-11 17:51 编辑 ]

小贾师傅 · 发表于 2007-9-11 17:44:48

原帖由 guojayu320 于 2007-9-11 17:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif& B4 ? k: R! o; m9 r8 r {1 P
主要是CAXA是实体造型，不像其他软件曲面和曲线功能很强。CAXA主要是实体生成线再生成面，再到实体，

我觉得实体设计里面的”由实体边生成3D曲线“功能，很方便呀。

wtongong · 发表于 2007-9-12 07:41:53

原帖由 guojayu320 于 2007-9-11 16:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' N& `' u( w7 e如图所示：以前solidworks做过。现在用CAXA做了下，呵呵呵

回#1楼:
< 其他软件能做CAXA也能做> 楼主太夸口了吧?

[ 本帖最后由 wtongong 于 2007-9-12 07:43 编辑 ]

rhj0534 · 发表于 2007-9-12 13:20:37

应该说楼主的这种造型方法还是不错的，思路清晰，操作简单明了。但是正如楼上提出的，千万不能夸口

。CAXA有它的独特之处。但弱点也是普遍存在的，特别表现在曲面造型方面。我们期等它的改进。也希望更多的人能了解实体设计，支持实体设计

guojayu320 · 发表于 2007-9-12 14:57:24

不敢夸口，言辞不当吧，呵呵呵。小弟初学，希望下次改进。大家共同进步与沟通吧

小贾师傅 · 发表于 2007-9-13 08:40:27

软件本身是可以的，只是我们自己的功力不够。

wtongong · 发表于 2007-9-14 13:08:38

原帖由 小贾师傅CAXA 于 2007-9-13 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; h9 Z6 Z6 C" o% X- r" m8 ~软件本身是可以的，只是我们自己的功力不够。

回#9楼:
CAXA软件本身的曲面功能先天不足,别的方面也有不足之处,有时你下苦功也无法画出需要的机械零件.

zbl_1045 · 发表于 2007-9-14 22:17:39

经常见到本论坛的同行说：CAXA实体软件的曲面功能不足。我没有学过其他实体软件，不知其他实体软件的曲面功能强大到什么程度，但我用CAXA实体软件画了几次曲面产品图（用扫描及放样）好象感到CAXA实体软件的曲面功能（曲面生成，曲面编辑）并不差。

wtongong · 发表于 2007-9-15 07:00:17

原帖由 zbl_1045 于 2007-9-14 22:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 n& v. S$ I. q) w& b- {: }
经常见到本论坛的同行说：CAXA实体软件的曲面功能不足。我没有学过其他实体软件，不知其他实体软件的曲面功能强大到什么程度，但我用CAXA实体软件画了几次曲面产品图（用扫描及放样）好象感到CAXA实体软件的曲面 ...

回#11楼:
你用CAXA去试试画这张图
http://www.3dportal.cn/discuz/viewthread.php?tid=351942&extra=page%3D1

www191710 · 发表于 2007-9-15 08:31:19

楼上的兄弟，可我实在没看出来你所指帖子中的图是个什么样子的，那球上有个什么图案？

小贾师傅 · 发表于 2007-9-15 09:40:20

原帖由 wtongong 于 2007-9-15 07:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif) S/ m5 F; R: k: I
5 a% L& u' X. S2 _0 H: ]# k
回#11楼:( w3 `, R' L6 H! P$ z
你用CAXA去试试画这张图
0 N! f) p- P- k* Z% K9 e* b, bhttp://www.3dportal.cn/discuz/viewthread.php?tid=351942&extra=page%3D1

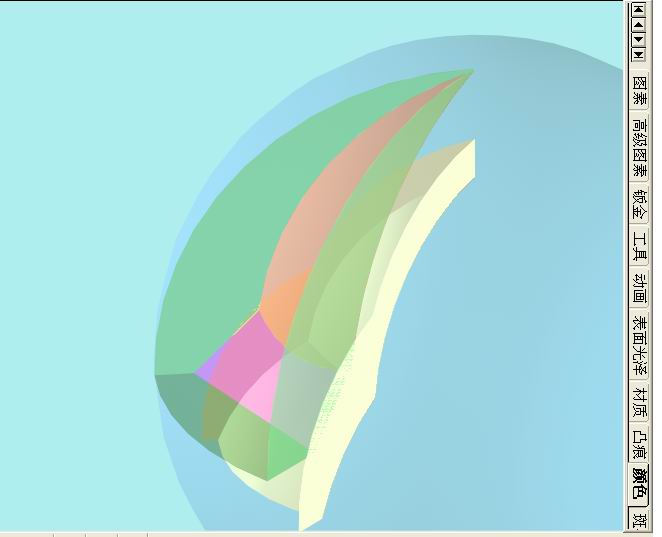

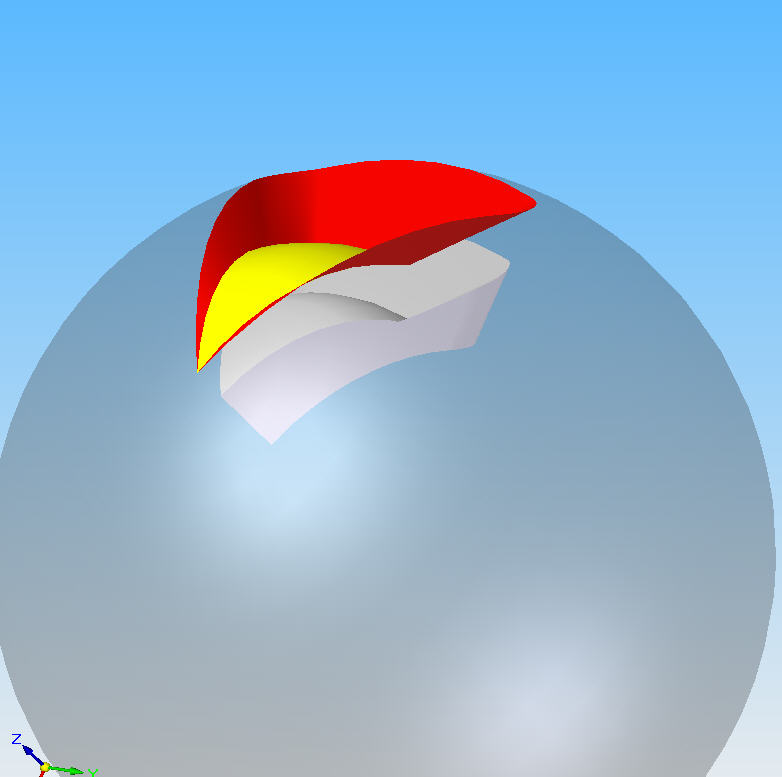

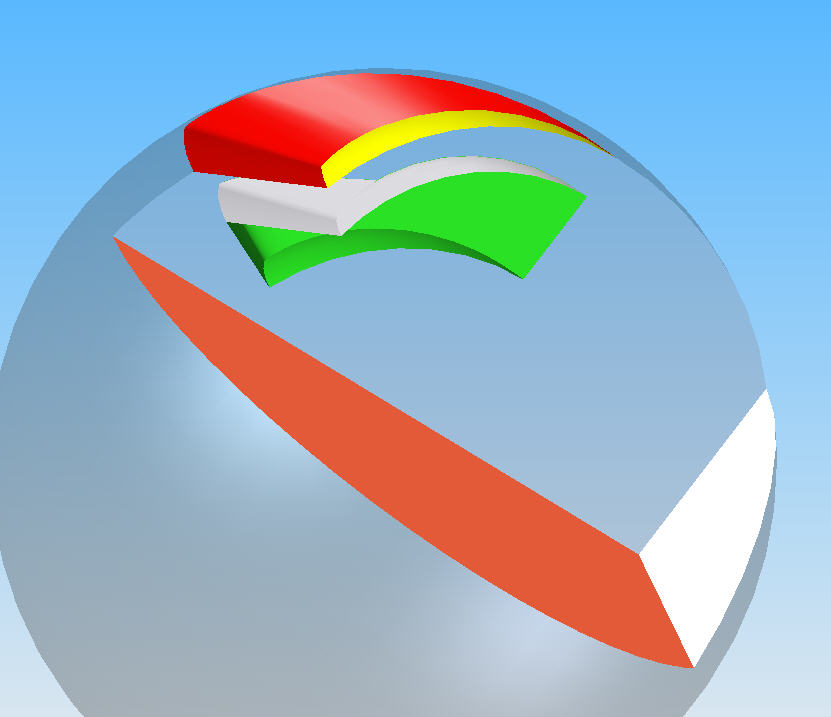

老兄：我试着做了个。我只是做了个大概。（因为你的贴图也不是很明白）

老兄：我个人认为CAXA目前与其他洋软件比较，是有差距，但其实CAXA的功能并不是你想象中那么逊。软件本身是可以的，只是我们自己的功力不够。无论是SE还是CAXA,工作中我们以实用为出发点，还有根据个人偏好，只要能满足工作要求就行了，就不必非得说哪个好哪个差了。（再这样认真下去就变成“口水战"了

)

小弟十分佩服老兄及尊夫人在三维造型上的造诣，以后在曲面造型方面还请老兄多指教！

wtongong · 发表于 2007-9-15 09:47:41

原帖由 www191710 于 2007-9-15 08:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# o$ Q/ W8 G1 e x3 n# H- x% M2 j楼上的兄弟，可我实在没看出来你所指帖子中的图是个什么样子的，那球上有个什么图案？

回#13楼:
那是球面消隐与球中曲面

rhj0534 · 发表于 2007-9-15 10:19:31

建议出工程图，并请版主作为下周练习题。

看看倒底是怎么个造型，想像能力太差，花花绿绿的头看大了不明白是怎么个结构

zbl_1045 · 发表于 2007-9-15 20:35:46

惭愧，我确实不能完全读懂这个图，也搞不清“球面消隐”是什么意思。不过我粗粗想来，用布尔运算

可以试试。
