SW系列零件设计表的运用

hahap · 发表于 2007-9-12 14:09:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以高潮版在无维网发的题目为例题讲解(链接:http://www.5dcad.cn/bbs/viewthread.php?tid=1446&;extra=page%3D1%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D2)

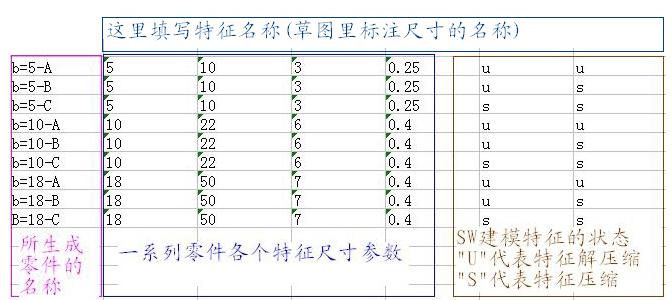

推荐数据表在EXCEL里单独做(这样操作更为文便),把数值输入进去,与尺寸名称相对应,倒圆角半径通过与尺寸"b"来约束方程式取值,

[ 本帖最后由 hahap 于 2007-9-12 14:49 编辑 ]

tigerdak · 发表于 2007-9-12 14:11:26

谢谢，这方面我还没用到过。

alexsong · 发表于 2007-9-12 16:33:05

lz太好了。我昨天发贴就想要这方面的资料

泪无痕 · 发表于 2007-9-12 17:17:21

很好呀！只是太简单了。有高级一点的教材吗？谢谢！

honey8000 · 发表于 2007-9-12 17:29:23

好东西，谢谢楼主的分享，这样的话是不是就可以设计标准件了

hahap · 发表于 2007-9-12 22:02:27

原帖由 泪无痕 于 2007-9-12 17:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 y$ i, ~8 R" B. |1 w" _8 n6 J' D; U
很好呀！只是太简单了。有高级一点的教材吗？谢谢！

高级也是从这最简单的演化过来的哦,理解各个命令的操作,难些的一样做出来.熟能生巧.做多了就好

w_hs1 · 发表于 2007-9-13 08:18:34

其实，说到底“系列零件设计表”也就是一个 Excel 表，熟悉 Excel 的朋友完全可以利用 Excel 的性能，设计出具有多种功能的“系列零件设计表”来，我比较喜欢用此表来生成自动零件。
如 fhzxyfws966 朋友转载我2006年初的“能自动生成的压缩弹簧，非常好用”一贴就是一例。（http://www.3dportal.cn/discuz/viewthread.php?tid=215857&extra=page%3D1）
又如一些标准零件，你又确实需要准确的零件形状（须知 Toolbox 中的标准件、齿轮等都是粗看像，细看不标准的），可以利用“系列零件设计表”自己制作标准模型，除了输入必要的规格外，一切让模型自动处理。可参看我在“螺栓（http://www.3dportal.cn/discuz/viewthread.php?tid=354714&extra=page%3D1）”一贴7楼的内六角螺钉系列模型，和我以前发表的“国标螺母任意选（http://bbs.icax.cn/viewthread.php?tid=285650&highlight=）”

hiuhangzhe · 发表于 2007-9-13 08:47:00

能否把你的电机的设计表与源零件发下呢，对电机这方面做的比较少，不太了解，想了解下．谢谢　了！！！

[ 本帖最后由 hiuhangzhe 于 2007-9-13 08:48 编辑 ]

alexsong · 发表于 2007-9-13 08:57:20

谢谢lz特意发了消息给我，非常感谢！！

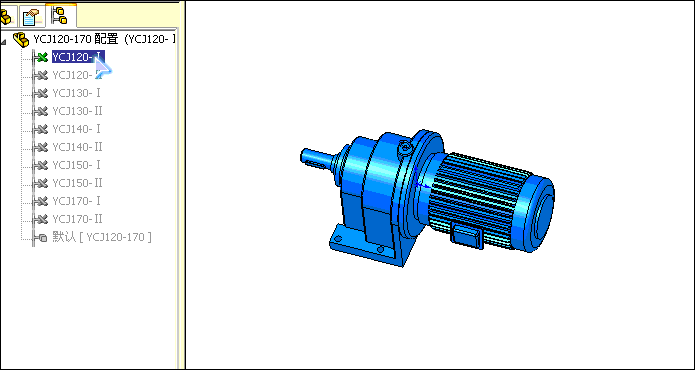

hahap · 发表于 2007-9-13 09:34:26

模型是不能发给你的(别人公司的产品),YCJ变速电动机的外形尺寸及实物图片可以从这里参照:http://www.jiansuji.org/Html/news/20066/2006620153458.html
真不好意思呀,望能理解

qihua5202005 · 发表于 2007-9-14 19:32:21

不错啊，先学习一下

xibeihuz · 发表于 2007-9-25 15:32:56

好资料啊！谢谢楼主！

红烧菠萝 · 发表于 2007-9-25 16:33:55

不错，不错！！做的相当好，偶下来好好学习

空空如也 · 发表于 2007-9-26 09:07:37

不错是视频么

56658556 · 发表于 2007-9-26 10:46:26

这方面的我还没用到过呢！我想学习

tigerdak · 发表于 2007-9-26 11:04:09

不错，下载下来学习了

my50002008 · 发表于 2007-9-26 14:54:39

论坛里真是藏龙卧虎

hiuhangzhe · 发表于 2007-9-30 14:44:15

知道了，我自己按你提供的尺寸自己做个吧！！

wly0928 · 发表于 2007-10-17 18:48:36

好东西，能够节约不少劳力，而且少出错

yangjun198 · 发表于 2007-10-17 23:17:54

呵呵，系列零件生成用，前几天刚刚学过，

LZLIUXD · 发表于 2007-10-18 12:59:42

谢谢共享，下载学习了！

zhouhongshun · 发表于 2007-10-18 20:01:56

谢谢楼主提供分享，这方面的资料。

lfenger2008 · 发表于 2007-10-18 20:57:00

系列化设计很实用，多谢各位老大的分享。good

malin780913 · 发表于 2007-12-29 15:26:46

我每次都是进草图里修改，这回方便了，谢谢

z116688 · 发表于 2007-12-31 00:38:19

这方面我还没用到过。谢谢共享，
