请问怎么解决这个问题？

下天雄 · 发表于 2007-9-16 22:03:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

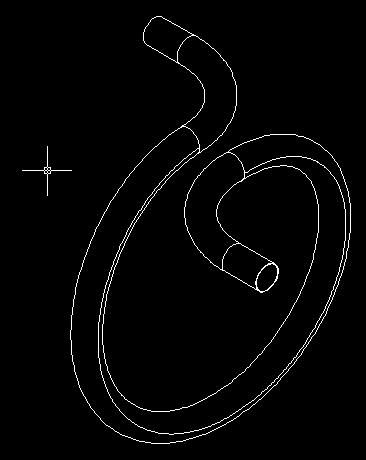

这个3d－cad草图，
由两根直管和一个螺旋管组成
我想把两段直管画在同一条直线上
不知道怎么操作？
请大家帮忙！

下天雄 · 发表于 2007-9-16 22:21:03

请大家给个意见嘛……
问题虽然有点弱智

hahap · 发表于 2007-9-16 23:09:28

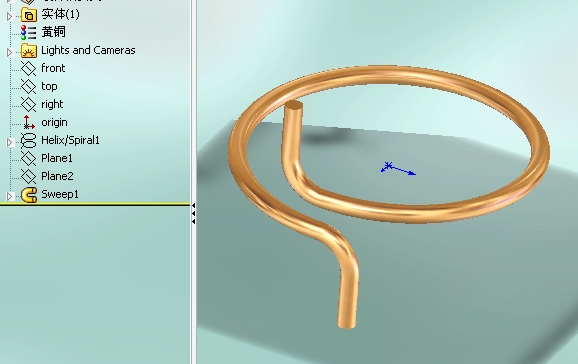

用SW06以上版本容易些(05之前的版本在3D草图里不能画圆弧线),可以做一圈螺旋线,后好建立俩(以螺旋线端点)对称基准面,做3D草图,引用螺旋线,画两条两等的直线,分别约束两做好的基准面重合,画圆弧,约束圆弧与螺旋线,直线分别相切.

[ 本帖最后由 hahap 于 2007-9-16 23:12 编辑 ]

fushuixiu · 发表于 2007-9-17 00:15:49

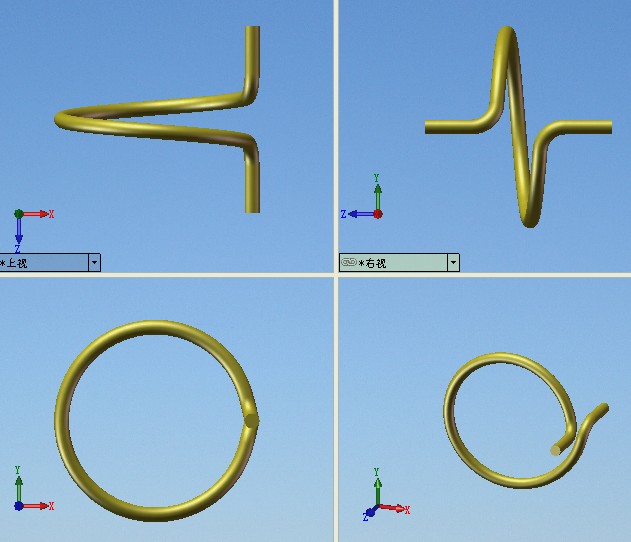

不好意思,利用你的图我改画了一下,不反对吧!
改画的目的是满足他想把两段直管画在同一条直线上.

hahap · 发表于 2007-9-17 09:19:19

原帖由 fushuixiu 于 2007-9-17 00:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 w6 O4 d( [( g4 x4 I* R1 d
不好意思,利用你的图我改画了一下,不反对吧!& i' ?5 L- q$ W4 {/ {5 D& c
改画的目的是满足他想把两段直管画在同一条直线上.

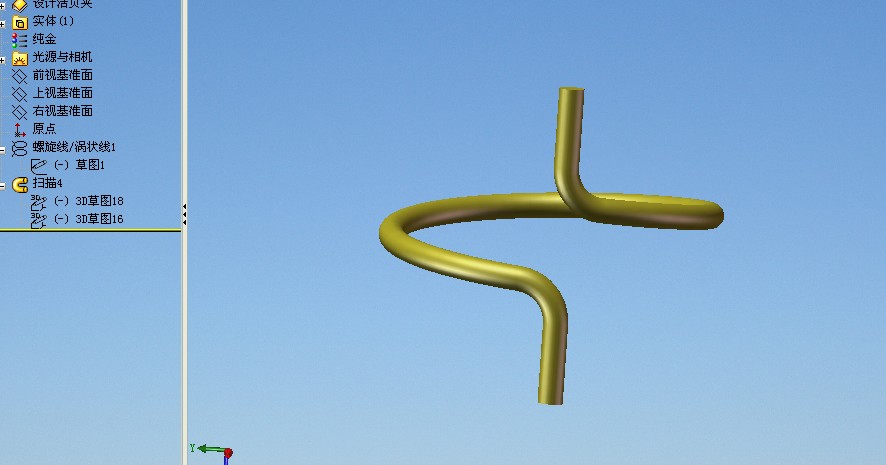

不好意思,没注意看楼主的要求(两端在同一直线),只是参照所发的图片做了个,4楼你这个在圆角过渡改用样条曲线连接,是方便画,可没能达到完美的要求吧,看图:
样条曲线相切过渡:

你做的样条曲线过渡

看你的这个视图,扭曲的,我个人让为3D草图里用3点弧线过渡,加以相切的约束,做出来的更为漂亮.

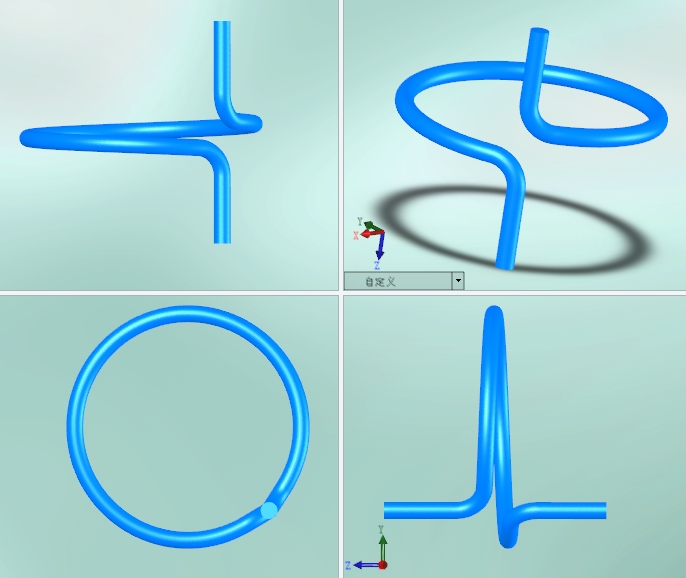

圆弧相切过渡:

我的圆弧过渡

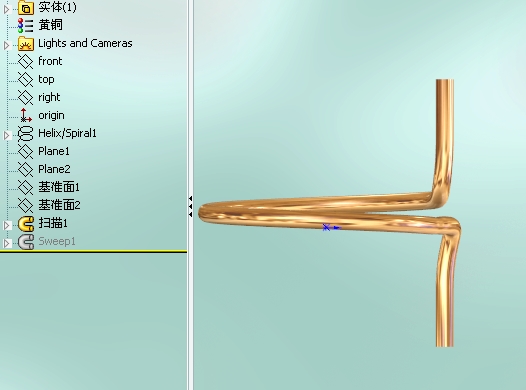

这是圆角过渡的,两端加了约束"共线".

[ 本帖最后由 hahap 于 2007-9-17 11:22 编辑 ]

黄梦幻 · 发表于 2007-9-17 13:58:55

无限崇拜hahap 哥，学做一个跟帖练习

偶可是用黄金做的，挺贵的。。。花了偶不少钱

。

[ 本帖最后由黄梦幻于 2007-9-17 14:02 编辑 ]

brightsjf · 发表于 2007-9-17 15:12:28

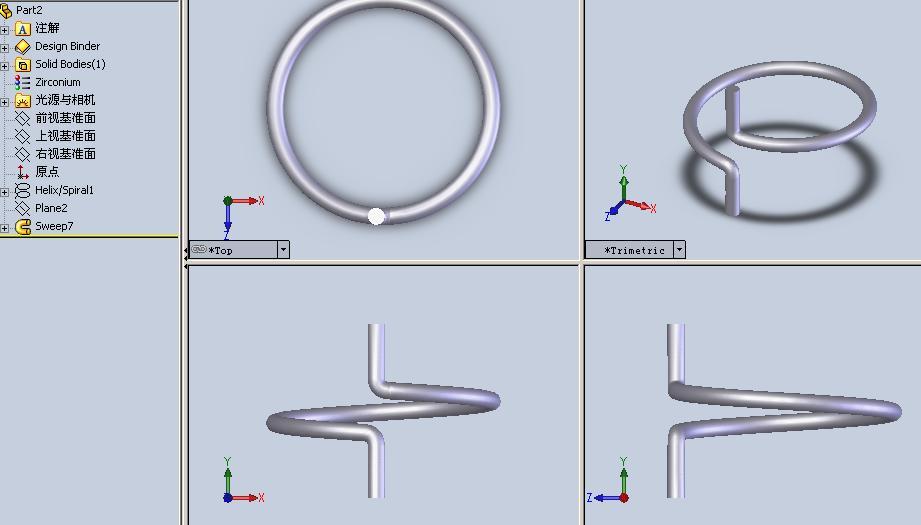

我也做了一个，尺寸不对啊。。。

下天雄 · 发表于 2007-9-17 22:49:35

谢谢大家的帮忙
万分感谢！
