在裁减体的时候遇到了困难。我的dfa文件如下文本，对应的图如附件1。现在就是要用trim_body命令裁减掉两个圆锥面上面部分。我在建模环境下先裁减掉，然后用KF的"几何采用"命令。手工裁减后的图如附件2，几何采用后的trim_body子规则的编辑状态如附件3。在这个子规则编辑对话框中，Target（list）这一项的规则值为空，即{}。那么怎么才能编程实现这个trim呢？也就是该怎么解决这个Target规则值呢？谢谢了。真的很急，我是试了很多次 ，没有试出来。7 q, Q) Q& r M) X
1 @& E) g; |7 }+ Y4 k: W : h6 S3 C& x6 X i- Z
#! NX/KF 3.00 ]3 n( ~( y& C" y
Defclass: zuanti (ug_base_part);
& D+ v0 j" I: m! ~5 l, [* R/ l( c; z+ v1 e9 \
(Number Parameter Modifiable) r: 15;
0 u0 X3 [* L$ A: m(Number Parameter Modifiable) t: 1.875;- [2 h1 o- f# O8 }) i
(Number Parameter Modifiable) L1: 84;
4 [4 Z* O. M8 j8 C7 I7 L(Number Parameter Modifiable) cy: t:;
/ B. m; f' C; {( s L6 N: {(Number Parameter Modifiable) cx: 50;$ s, L5 ]4 E( p* o8 V2 C& v: E
(Number Parameter Modifiable) phi: 59;0 ^! l7 D8 j. N$ J# o
(Number Parameter Modifiable) Theta: 30;. ]8 y; o1 Y; S8 u5 i( w6 e! J, b
(Number Parameter Modifiable) angle_start: -70;
" c! s8 ~5 q+ s! t: ]2 \(Number Parameter Modifiable) angle_end: 60; $ E$ d4 W$ s# T3 [$ _2 t
(Number Parameter Modifiable) belta1: 37.5;
- m7 U2 w3 \ g9 E1 J(Number Parameter Modifiable) belta2: 37.5;3 T, r: m. k7 J% [3 u( C+ @
(Number Parameter Modifiable) r3: 0.9375;
1 }; O1 n6 t0 H2 E, a- e' `. Z7 b2 U! X }3 Z) c
% ~! k: a# F* [7 M3 N(child) tdrg:% N: I; Z r4 O, j0 b& }9 g, T: r
{
8 ^) F" @( b2 C" H, ~. s class, rengou;9 x$ O2 D6 z4 B5 H; N6 z
r, r:;
4 S* x, D" F0 a3 m1 Y' [) L r3, r3:;: s% q- D- y$ D) F8 s; g0 V4 T
belta1, belta1:;
- F4 ~) Y" f b* C7 z6 | belta2, belta2:;5 s- R+ D4 q H3 L. l" Y
t, t:;
# S+ {( @ Y) z% J( l. [* N L1, L1:;+ v, d, g4 h" e# e$ s* }3 m5 t _
};
8 ?. C; ?- I4 P+ P0 V% U+ f% ?1 G5 G ~% }
(child) tdzj:
+ M' a8 j9 H+ t6 M8 M8 }{
0 L3 ~+ [ E9 w Z' T class, zuanjian;& K8 \4 N! q/ j0 t% x3 ] a
Theta, Theta:;
6 z& E5 L% P. u9 L5 E8 G cy, cy:;
; T: C6 O1 v% V3 Q1 B4 E# K1 Q cx, cx:;6 ?, `9 |3 G9 Y! s! L+ R
phi, phi:;
- P8 K. F5 [$ X! ^* N angle_start, angle_start:;- d/ i4 D5 R/ }: l+ V$ X5 s( ?3 |
angle_end, angle_end:;' f c3 S* i% N/ S7 I% B, S2 T0 N/ ~
ReferenceFrame, FrameXY(Point(0,0,L1:,Vector(1,0,0),vector(0,1,0));- n5 u' V( z: j' i
}; |
-

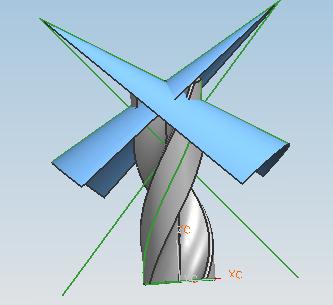

dfa文档生成的东西
-
手动裁减
-

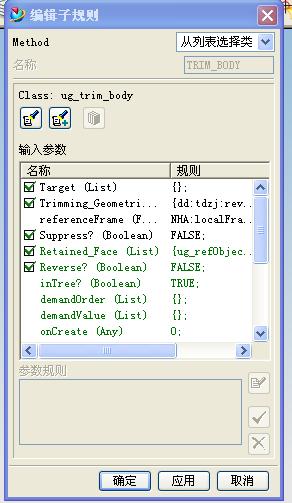

几何采用得到的对话框
|
