[已解决] 表达式曲线

[复制链接]
头像被屏蔽
发表于 2007-9-21 10:19:19 | 显示全部楼层 |阅读模式 来自: 中国山东聊城
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-9-21 11:36:13 | 显示全部楼层 来自: 中国上海
SW到目前为止还没有直接输入表达式生成曲线的功能,一般可由以下几种方法解决。  u/ K! g3 ?. }+ W
一、SW 固有的方法
8 n2 L  o  Q& }如:& s2 w5 S! J+ u' D
1、圆、椭圆等
  v: D, v4 X9 m) X2、螺旋线1 ]- v2 Q7 c+ A  B
3、阿基米德螺线! q, ^, h# v/ @8 V7 u$ z
此曲线在 SW 中称为“蜗旋线”,包含在“曲线”—“螺旋线”命令内。
& G8 _7 y- W5 p0 z4、抛物线
- ?  X' j1 E- u- k此命令在“工具”—“草图绘制实体”菜单中。
( r* V: W: z1 G! E0 X" A8 y! S5、样条曲线9 z+ l( F% ]+ c
二、可用特征简单生成的曲线
9 Y; c4 @& q6 C7 ?+ a+ K有些曲线虽然 SW 未提供直接的画法,但却很容易通过 SW 的特征制作出来,我相信此类曲线比用输入点描绘曲线更方便、更实用。2 x# F/ J8 a) L) d: d- ]/ K
如:
: V1 u' T' ]; O' |9 h. Y( A. e1、正弦曲线
; {) h9 t1 J: S% z6 Y' p: q; _3 ]2、双曲线* ?- v2 S* V1 B3 I: Q( `
三、用输入点描绘曲线
' V7 M* z  O, X3 p输入一些点用样条曲线连起来,就可以描绘出我们需要的曲线。自然给出的点数越多,曲线越精确。这是目前用得最普遍的方法。
" m2 l/ k3 D( M- B# d6 E如:
% t4 T$ \( S/ ~1 ~3 t. h, l# {7 H  }1、直接在草图上建立样条曲线( [- f( f3 O0 t
2、通过参考点的样条曲线: k5 A5 l! y8 K; g$ |2 x: M
3、用 Excel 等软件输入样板点9 {; u) t( I5 s8 i2 u
4、用插件或宏来描绘样条曲线
  }) D; @7 C- `4 X! h! k, i5 r7 n四、其它用特征制作的曲线
& q9 b* S# ]! h4 \在特殊情况下不便用第三类方法时,可用 SW 的基本特征作出很多曲线来,只是需要具体问题具体分析,难度比较大,一般不推荐采用。2 J( @: I% }& B" |& ^: M0 m
如:
& V$ [: T  n: `) B0 i1、渐开线
" l; L. ?, }8 O  G8 \2、正切曲线
- N. ~# M* a) b3 U' ]' n) z- R  o3、摆线2 j5 _& l% X5 L8 o; N. J! g
4、多项式曲线
+ Z3 L2 u7 Q6 Y4 s
8 ]* I4 q) G4 n2 r* {7 _! D% _( N[ 本帖最后由 w_hs1 于 2007-9-21 11:37 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 应助

查看全部评分

头像被屏蔽
 楼主| 发表于 2007-9-21 17:43:43 | 显示全部楼层 来自: 中国山东聊城
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-9-21 22:20:54 | 显示全部楼层 来自: 中国上海
原帖由 jiaruiqi02 于 2007-9-21 17:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif; a, H+ a, V& k+ J) C
楼主可以介绍一下用特征做曲线的方法吗?比如说渐开线。谢谢了。
( j" s# h! I# P% f5 D

% l2 o3 H/ o* n" V* P! `可以。

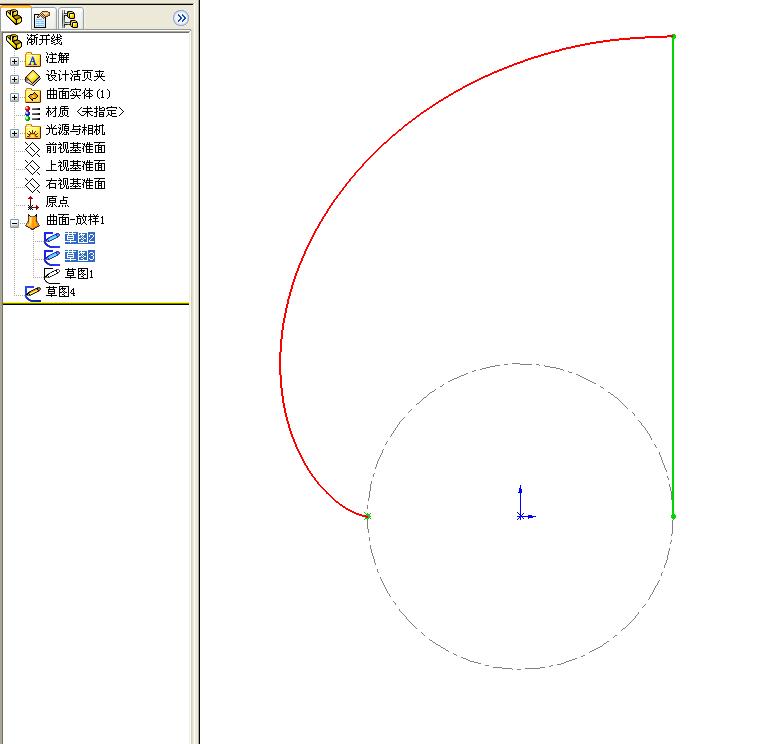

渐开线.rar

16.59 KB, 下载次数: 51

头像被屏蔽
 楼主| 发表于 2007-9-24 08:52:41 | 显示全部楼层 来自: 中国山东聊城
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-9-24 08:54:35 | 显示全部楼层 来自: 中国广东中山
原帖由 jiaruiqi02 于 2007-9-24 08:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ _9 T5 v/ w+ q, ?! l- y- L多谢指教了,不过用起来不是太方便。看来每个软件有每个软件的优缺点。solidworks有比别的软件用的方便的地方,也有不如别的软件的地方。
; f& C: d3 c7 h8 v. K
没错,要想完美只有理想中的......
发表于 2007-9-24 09:09:08 | 显示全部楼层 来自: 日本
草图三的长度是怎么输入的?sw中PI是以什么符号输入阿?
发表于 2007-9-24 11:18:11 | 显示全部楼层 来自: 中国上海
原帖由 logxing 于 2007-9-24 09:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 r; B* b( |& k7 Y$ j
草图三的长度是怎么输入的?sw中PI是以什么符号输入阿?

2 u6 Q( g+ w$ X, i  b6 B8 ]9 [4 V- Z6 N9 P, m
圆周率在SW中直接输入字符pi就可以了,譬如可以输入 100*pi 等。
发表于 2007-9-24 11:58:46 | 显示全部楼层 来自: 日本
以前还真没想过放样来生成渐开线,不过比如说椭圆的渐开线有办法用特征来做吗?
发表于 2007-9-24 12:17:24 | 显示全部楼层 来自: 中国上海
原帖由 logxing 于 2007-9-24 11:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 ^) c" M  H* {, r9 J3 V1 N
以前还真没想过放样来生成渐开线,不过比如说椭圆的渐开线有办法用特征来做吗?
8 K. i, f! b. Y( l" l) {+ z

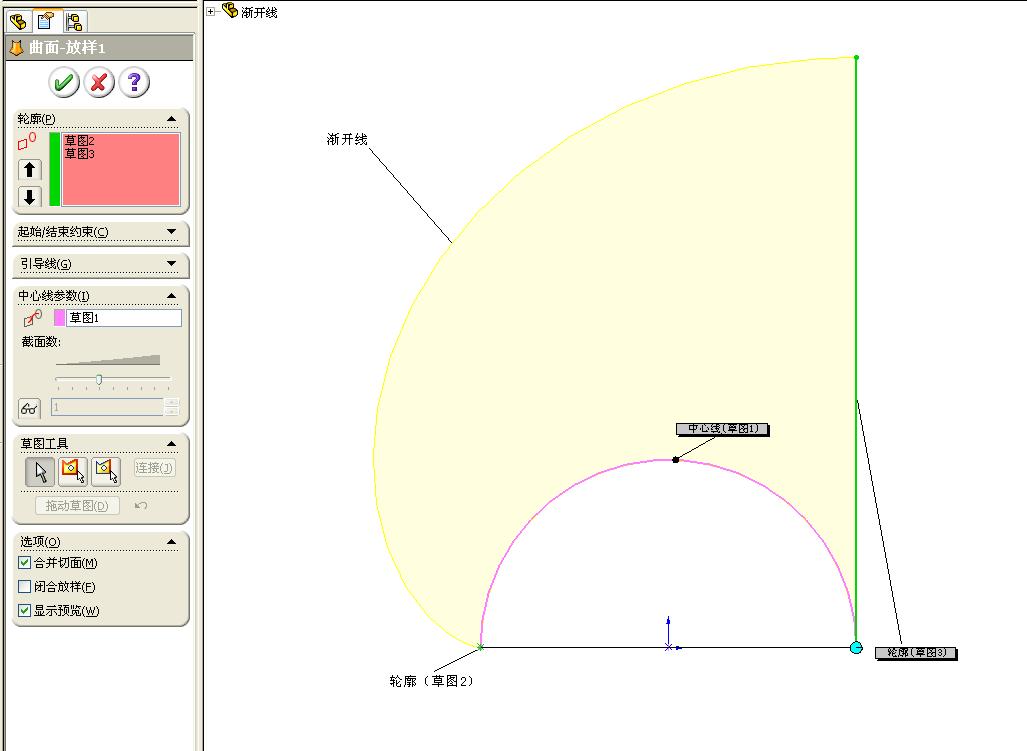

        其实放样作渐开线,我也是在网上学来的,开始没有想通道理,有点怀疑,经过测试发现精度极高,才恍然大悟。7 k0 A; [4 b. a7 G, q
        此法其实简单而实用,目前我用它来画齿轮,由于它支持参数设变,我觉得比用输入点来描绘渐开线要好。当然这好不好仅是个人观点。
4 [: M, v- J/ U8 \& i2 i        至于椭圆的渐开线我没有试过,从原理上来说应该可以如法炮制,但是由于椭圆齿轮各个齿的尺寸是不一样的,用此法来做椭圆齿轮估计也是很麻烦的。  S0 V! X- @" x" y, G7 w. J

$ U% B% l( D& Q; h3 o                                                                                                                                                                                不老
发表于 2007-9-24 23:56:10 | 显示全部楼层 来自: 日本
关键在于对放样的理解,尤其是中心线的理解。可是我google了半天也没找到一篇介绍放样算法的文章。因此也就无法真正理解为什么放样特征可以生成渐开线。感觉这应该是一个“意外”的应用吧。不搞清楚的话就不太敢靠直觉应用到其他展开线上去。我会继续找放样算法相关资料的。找到再发上来。
发表于 2008-11-7 15:46:48 | 显示全部楼层 来自: 中国浙江台州
不小心看见不老的又一做4 d0 v& z& H7 Q4 P! W
学了两手:lol: * g/ z9 y2 ~6 i! q9 N" a
可以这样做的话,估计其他软件也都可以这样做。
发表于 2008-11-7 22:00:49 | 显示全部楼层 来自: 中国浙江温州
不老前辈的又一大作呀!
