求教变位齿轮画法

yuiop3600

小齿轮--齿数＜17 的齿轮一般都为变位齿轮，不知道在实体设计如何画，如何造型？
, R! W" U7 k# K7 m8 y我知道PorE、Catia、SW、可以通过参数法画出齿形，不知道实体设计能否行？

yuiop3600

实体设计用工具图库中调，只能调到12个齿的齿轮；
我现在需要的是9个齿，10个齿的齿轮：
, n9 U/ s+ ^: L. }: a7 t, [

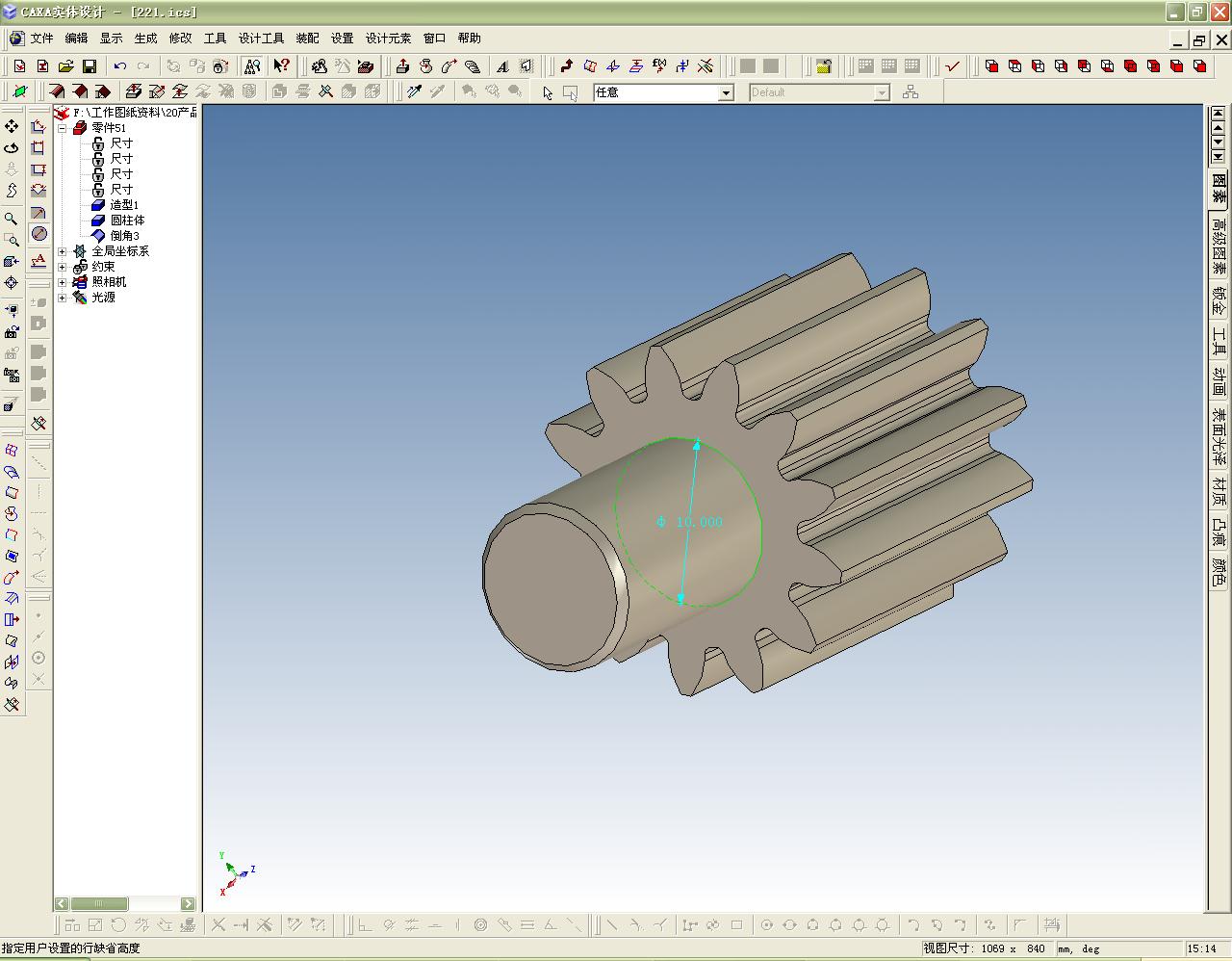

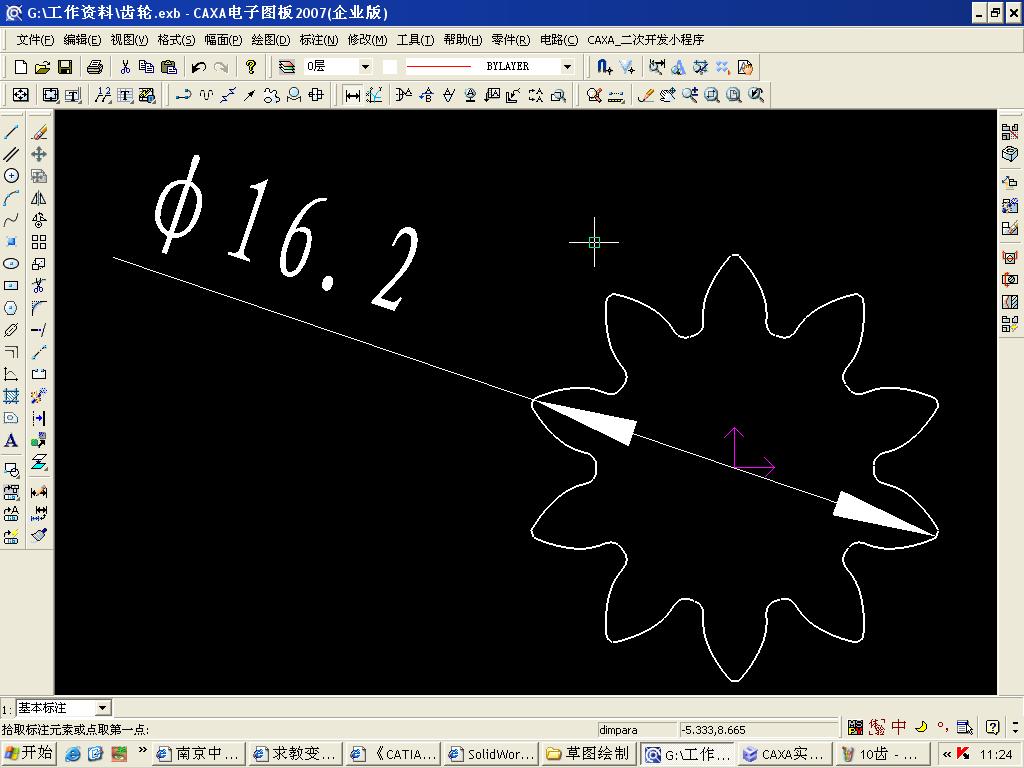

/ l3 i& _$ U  d& e5 o. I从电子图板生成的10齿图形（m=1.25,x=0.45）复制到实体草图中做的齿轮，做是做好了。就是齿顶圆有16.2变成了64。请看图，中间圆柱是16.2

yuiop3600

这里面有什么原因，我都是用的公制单位呀

yuiop3600

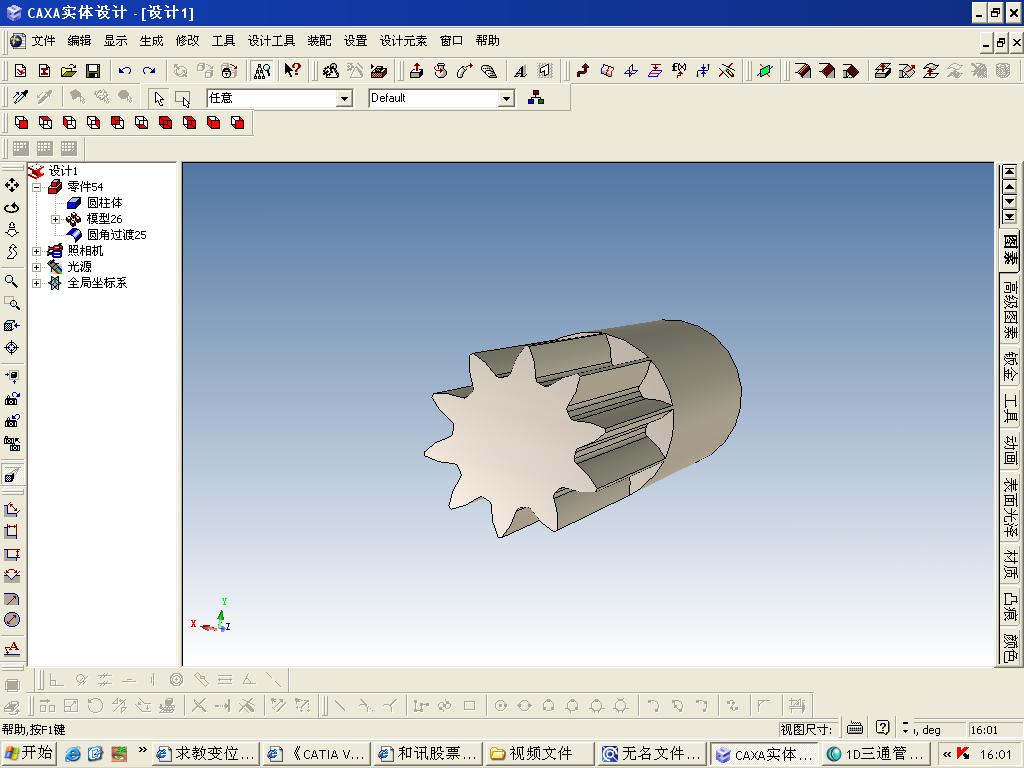

在电子图板重做齿形后，在实体草图状况下想直接从电子图板打开齿形，就是打不开。只好复制粘贴，这次好像好一点，不像上次齿顶圆是129，而是24.93；但还是大24.93-16.1=8.83    ;) ;)

yuiop3600

既然实体图形大了，我想在电子图板按比例缩小0.6899，可是粘贴到实体草图上，它还是这么大，一点变化也没有，不知道问题出在哪里？恳求请高手指点！

yuiop3600

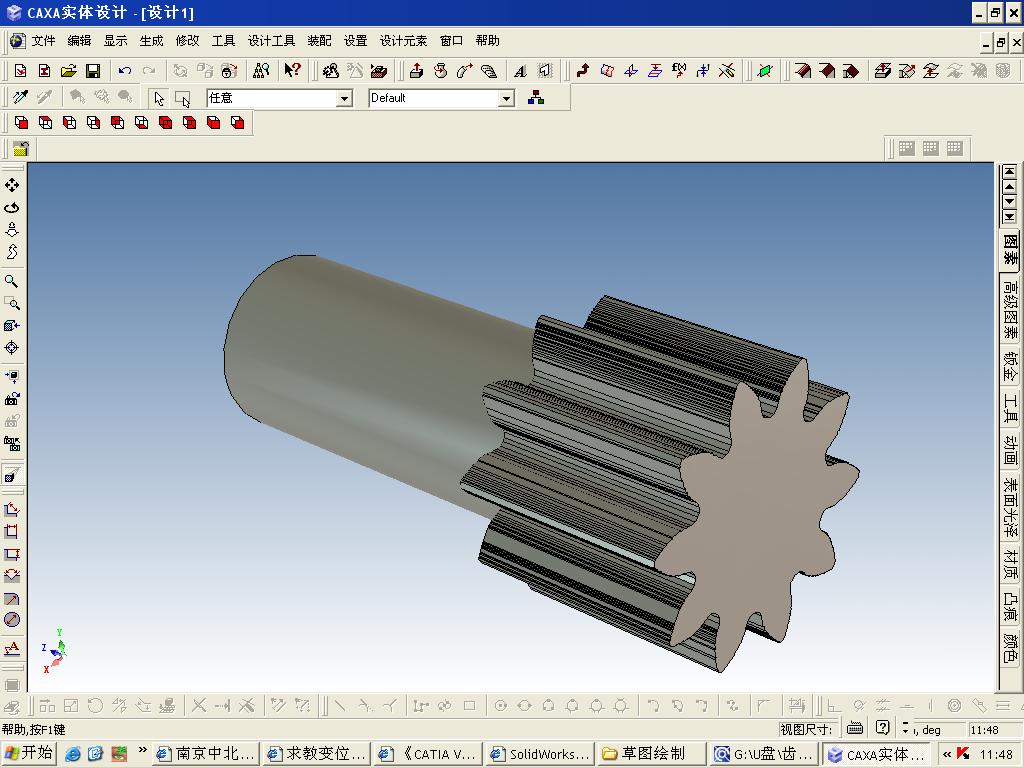

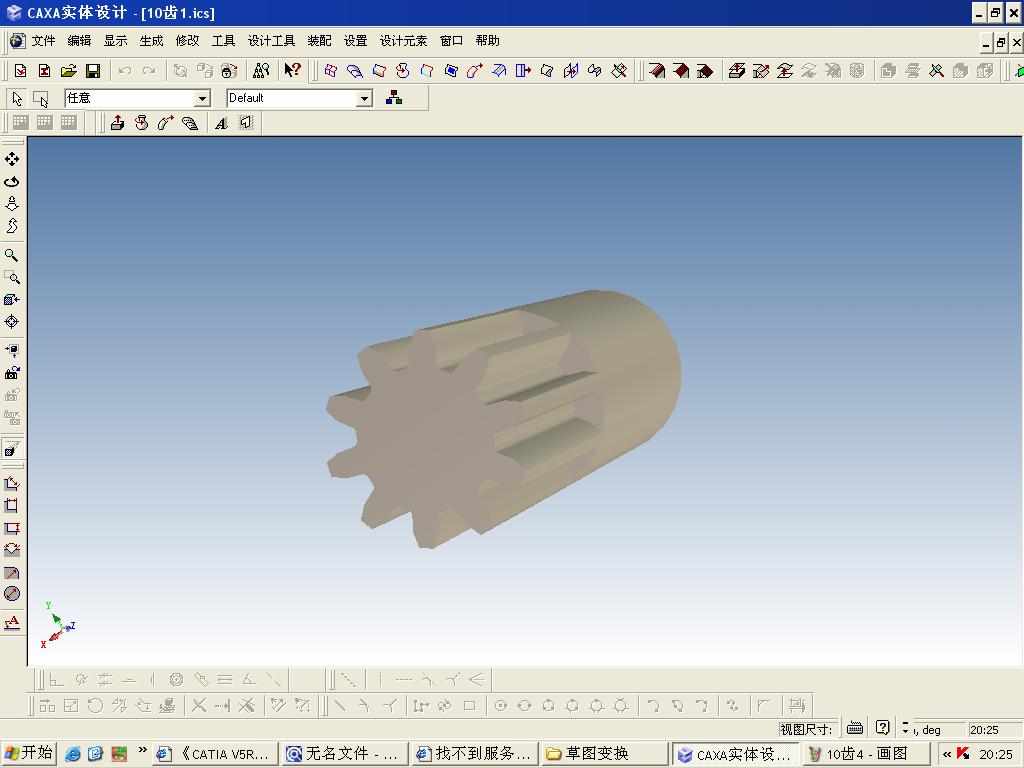

我胡乱做了一个M=1.34  z=10  x=0.45 只有齿顶圆，齿根圆，齿数是对的，齿形用圆弧线对付的齿轮轴 :L
, t5 }% D% A, x, V反正它不是用来做模具，看看有那么个意识就行

% Y8 g0 I9 v& p: R/ ?9 j
; h# m1 y# Z7 z: N* ~

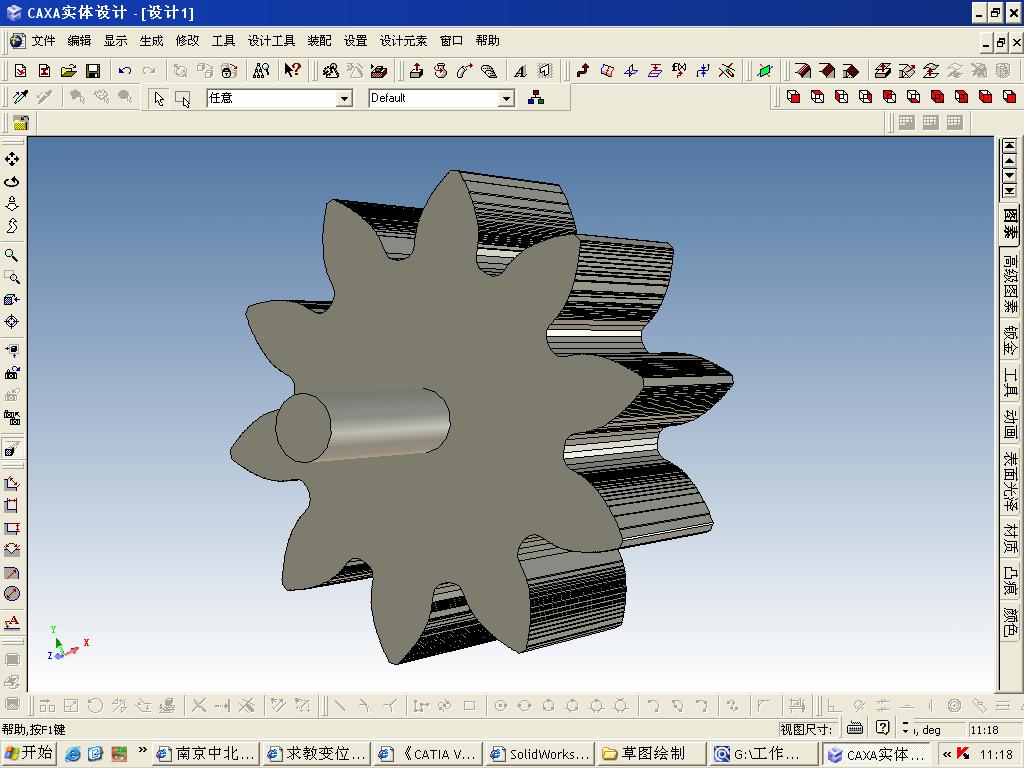

. r! k8 }9 |# M4 }- {3 m这个齿显得太瘦，我调整了一下：

  q4 d8 D" m6 I8 A[ 本帖最后由 yuiop3600 于 2007-10-15 06:41 编辑 ]

yuiop3600

没有高手肯出手帮我？

NJLUHC

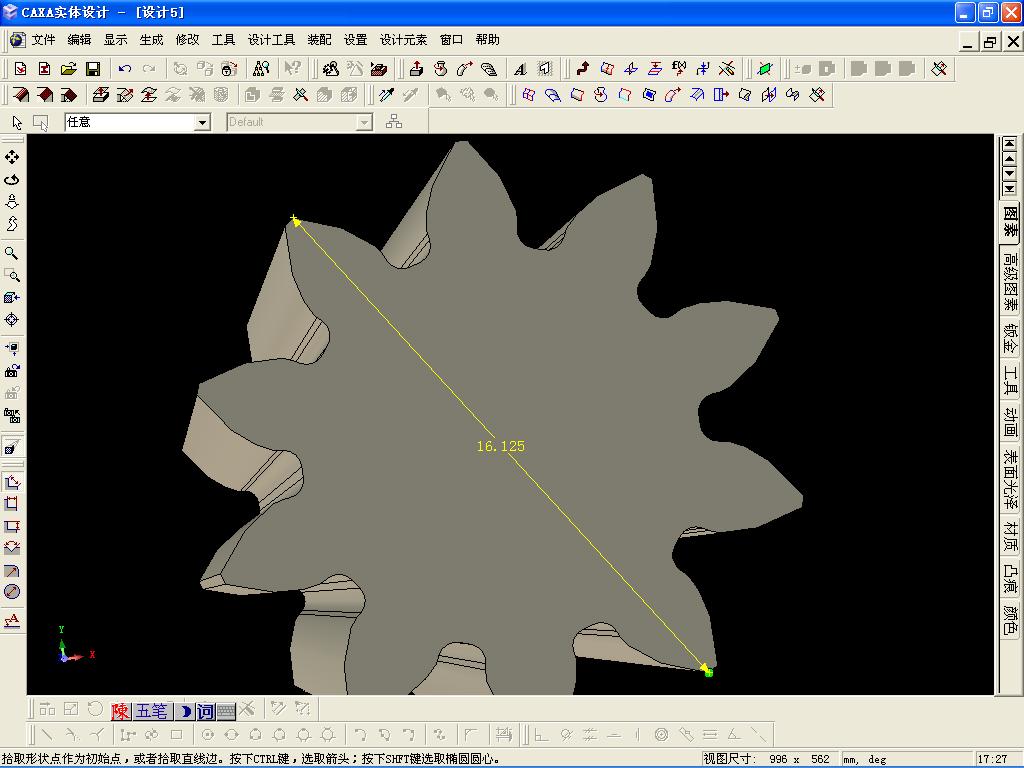

我刚才试了一下，先用电子图板生成m=1.25 Z=10 X=0.45的齿轮平面图，再在实体2007里用生成二维草图的命令将平面图输入 ，然后再生成拉伸，经测量齿轮齿顶直径为16.124呀

NJLUHC

我刚才试了一下，先用电子图板生成m=1.25   Z=10  X=0.45的齿轮平面图，再在实体2007里用生成二维草图的命令将平面图输入 ，然后再生成拉伸，经测量齿轮齿顶直径为16.125呀

zth

我试了一下用粘帖的方式，每次结果都不一样，建议你用以下方法进行操作：

* S  ^/ q: |; m6 E4 k! E输入.EXB格式文件
- A) a6 w: e! l1．使用输入工具
, ]2 C% C% W9 v9 Z8 X      CAXA实体设计2007 新增了直接输入.exb格式文件的功能，使用方法如下。
   （1）进入草图工作平面。

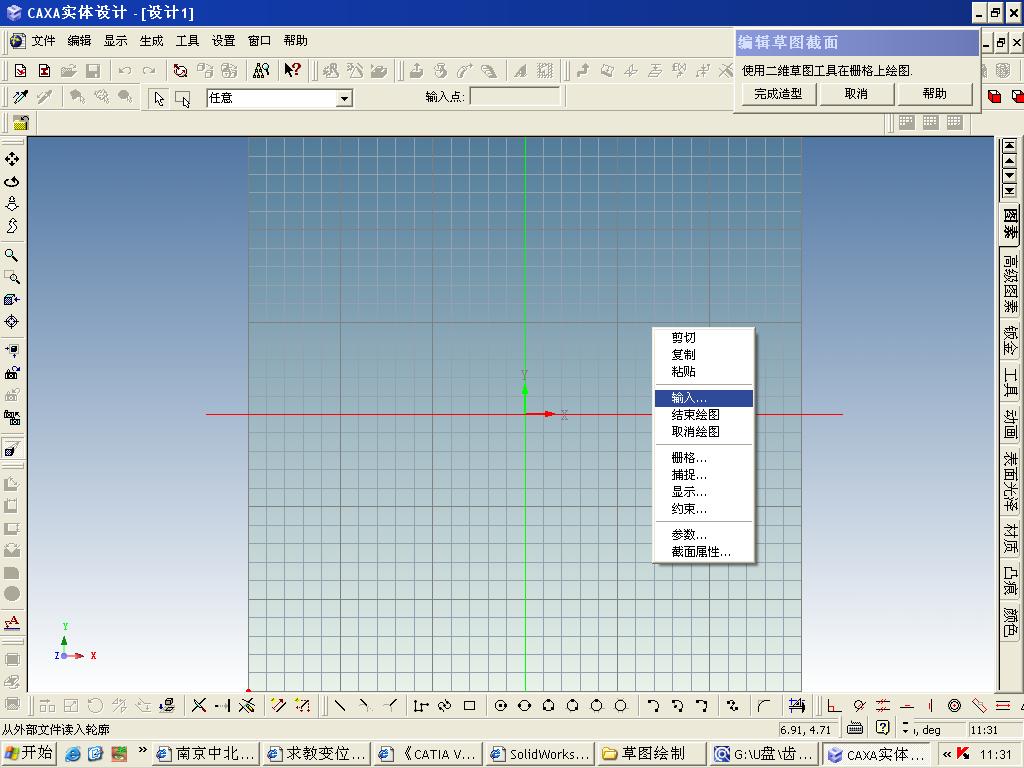

' c/ \# D2 ?3 ?" ]% F   （2）从文件下拉菜单中选择“输入”选项或者在草图栅格的空白区域右击鼠标，并从随后弹出的菜单中选择“输入”。
; u1 w4 R3 v% c' Y$ A   （3）选择要输入的.exb.文件所在的位置文件夹。
   （4）从文件类型中选择.exb文件。
  （5）选择所需的文件，然后选择打开或者双击文件名。
2．使用外部加载工具
; Z2 \' ^( }  k/ D2 M+ M1 \     CAXA实体设计2007之前的版本，没有直接输入.exb的工具。我们可以使用外部加载工具来实现此功能。方法如下：
  t: \) j; D8 D7 F  C8 P   （1）实体设计输入设置
     在设计设计中输入.exb格式文件，首先要进行一系列设置才可以输入。设置的方法如下：
     1）在下拉菜单选择“工具 | 加载外部工具”，选择“增加”。
     2）弹出“加载外部工具”对话框，在“类型”中选择“OLE对象”，然后在对象文字段中，输入“connector.cconnect”，在方法下拉列表         中出现3个选项。
; ?, t( E1 e+ I2 d8 J         ExportDrawing：把实体设计的工程图纸输出到电子图版中。
         ImportDrawingTo2Dprofile：把CAXA电子图版中的图形输入实体设计的草图中。
8 e* O$ s8 h3 _+ s2 f         ImportSurfaceModel：输入曲面造型（用于三维电子图版）。
) u+ S4 F& d- ^# M3 k9 M2 U+ m" \5 r         注：在设置加载外部工具以后，在以后的输入输出时，就不需要重新设置了。为了使用方便还可以把新设置的外部工具在工具栏上生成自定义图标。
（2）CAXA电子图版文件输出
         将.exb文件读入到实体设计中，应先在 CAXA电子图版 中将文件输出，步骤如下：
6 o* d8 [; |& o# y+ }. }2 p) K8 T: ]        1）在电子图版的下拉菜单选择“文件 | 实体设计数据接口 | 输出草图”选项。
, t: x. a  n. }5 z7 n9 d: T        2）选择要输出的轮廓线。
/ @9 e* u7 k. P        3）选择输出的定位点，暨在实体设计草图平面的原点位置。
- h: b6 j- g0 y8 T, t3 ^2 ^（3）输入.exb格式文件
1 a6 }5 U, l9 ]6 x- B     在进行了以上的操作以后，就可以在实体设计中输入exb格式文件了，方法如下：
& a9 V- ?1 a. Y: m) ]7 P( K7 g; K5 h    1）在设计环境状态下或者在草图环境中，选择下拉菜单的“工具 | 运行加载工具”，接着选择“connector.cconnect ImportDrawingTo2Dprofile”。
) R1 C7 O0 m" W    2）在弹出的“读入草图”对话框中选择，所要输入的草图文件，点击“确定”，即可实现的输入。
     注：在设计环境状态下输入.exb格式文件，草图的基准面默认为系统的X-Y平面。

zhudq007

二维齿形粘贴到实体里面要按当量齿数的齿形，即实际齿数除以变位系数，楼主可以试试。

yuiop3600

原帖由 zth 于 2007-10-21 22:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 i" p$ U4 j4 l/ m我试了一下用粘帖的方式，每次结果都不一样，建议你用以下方法进行操作：

& y& @! u) W8 m  I) T' `  }输入.EXB格式文件
! j  Y; @# S6 L1．使用输入工具
      CAXA实体设计2007 新增了直接输入.exb格式文件的功能，使用方法如下。
   （1）进入草图工作 ...

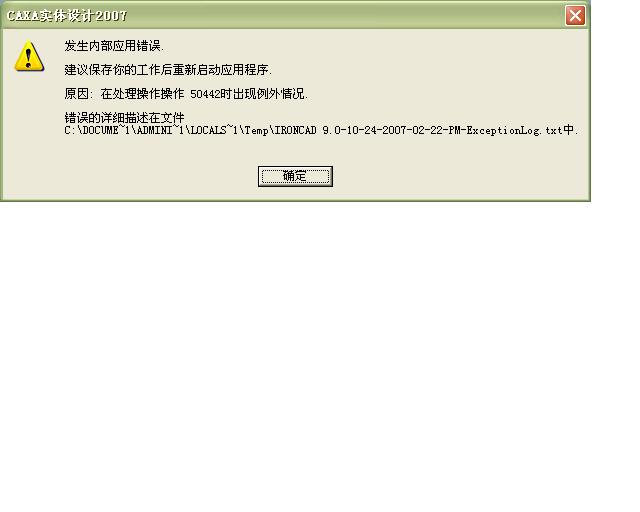

首先谢谢老师在百忙之中解答学生的问题，按方法1我的实体设计2007无法实现：

yuiop3600

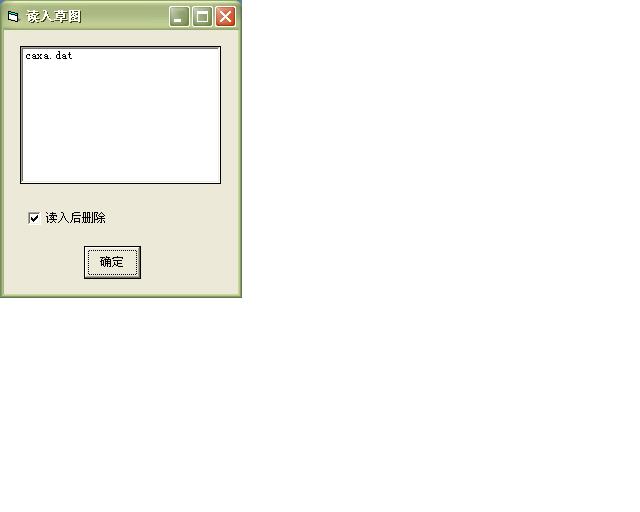

使用方法2就是最后在弹出的“读入草图”对话框中选择，没有看见所要输入的草图文件，只有caxa.dat字样，不可选，还是无法实现草图输入
7 G) O: V/ K8 d, w
后来试出图形来了，可能还有参数没有设置好，图形放到了1000倍。

) u3 p. V% a& Q[ 本帖最后由 yuiop3600 于 2007-10-24 16:52 编辑 ]

yuiop3600

输入比例是不是出问题了？有可能是我转CAD转出问题了 ;) ;)

! c5 H( s4 C9 L$ V( E  R) e4 Z[ 本帖最后由 yuiop3600 于 2007-10-24 17:02 编辑 ]

zth

原帖由 yuiop3600 于 2007-10-24 15:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
使用方法2就是最后在弹出的“读入草图”对话框中选择，没有看见所要输入的草图文件，只有caxa.dat字样，不可选，还是无法实现草图输入
后来试出图形来了，可能还有参数没有设置好，图形放到了1000倍。

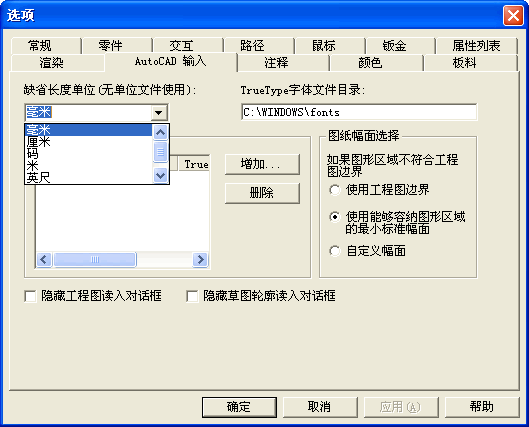

在选项中有一项“AUTOCAD输入”中设置输入草图的默认单位。

yuiop3600

原帖由 zth 于 2007-10-24 19:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% Z7 j5 v: [- l! p$ ^: }) s4 p' B
3 ?  e/ J& y* F1 F8 l# h9 ^6 \在选项中有一项“AUTOCAD输入”中设置输入草图的默认单位。

谢谢老师 ，建议管理给您加分！！！
我按您的提示，完成了

renzifu

　　　　　　借题发挥一下，求异形齿的画法。通常来讲，齿轮都是圆形或直线型（齿条）。但在自动化生产中有时需要做异形挠动，就要用到异形齿，即轮廓非标准形。比如要画一个长方形200×300，R30,模数2，齿数任意的齿，怎么画？

dongchongxiacao

画变位齿轮可以采取下面的方式试一下，先用电子图版齿轮生成工具生成齿轮草图，（注意：填写好齿数、模数、变为系数等齿数，再点击齿数2生成齿顶园和齿根园尺寸，而这一尺寸是由软件自动生成，需要把你所计算的齿根园和齿顶园重新填写进去）再输入到实体里面拉伸便可，不妨试试。

wyx4333

看看看吧  怎么没有画齿轮的外挂啊
