怎么标注出正确的3D工程图？？？

ldy188 · 发表于 2007-10-19 15:04:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

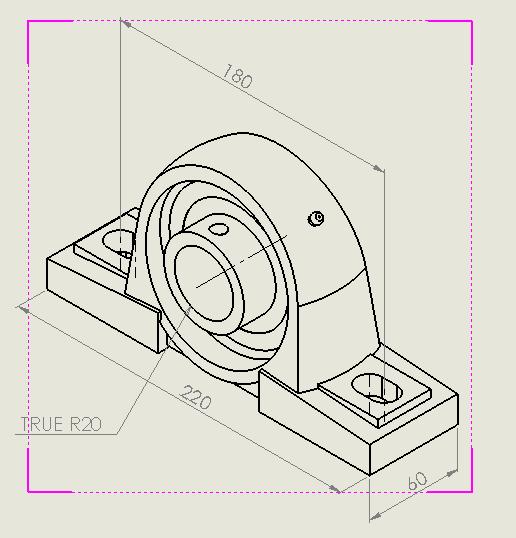

怎么标注出正确的3D工程图？？？我想在工程图中用3D表示试图，可标注的3D尺寸不符合国标（如第一张图）

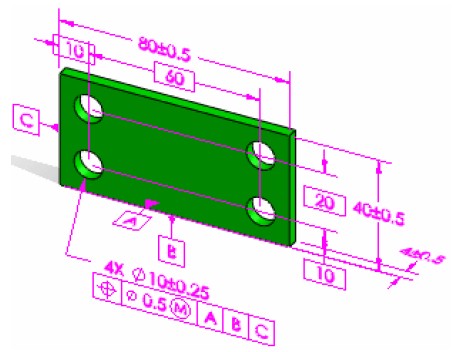

怎么标出第二张图的效果呢？？？
就是尺寸怎么与基线平行呢？？？？

lyczjs · 发表于 2007-10-19 15:21:37

在图中除三视图外的空余处放置一个3D图，只是增加一个直观的表达。

ugo2000 · 发表于 2007-10-19 15:35:54

2楼正解——完毕！

diyxz · 发表于 2007-10-19 15:37:10

原帖由 ldy188 于 2007-10-19 15:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) s- C, M) N1 n8 `! c& ~怎么标注出正确的3D工程图？？？我想在工程图中用3D表示试图，可标注的3D尺寸不符合国标（如第一张图）
& [1 B% B- i5 }7 X& R/ ?, K怎么标出第二张图的效果呢？？？
- B! Q9 {$ D$ d$ G- D: ]8 ^就是尺寸怎么与基线平行呢？？？？

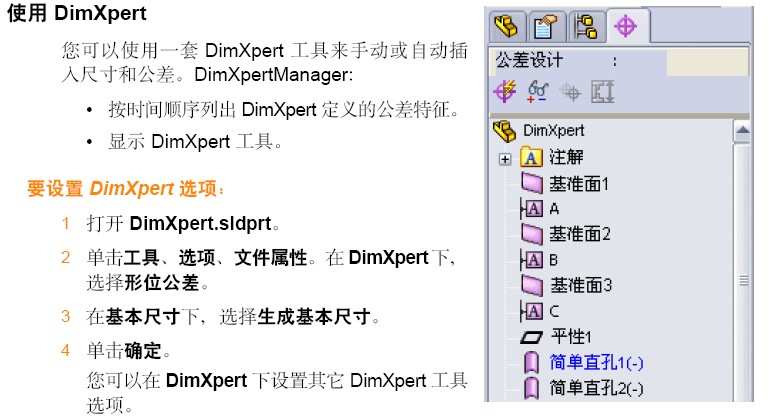

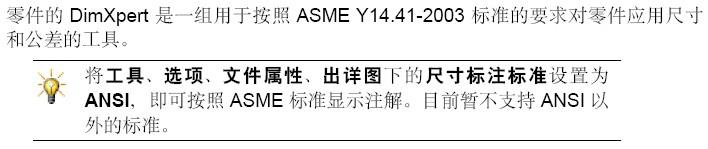

目前ｓｗ０８能标出楼主的３标注，不过不是GB标注。请看图

[ 本帖最后由 diyxz 于 2007-10-19 15:39 编辑 ]

陆小凤 · 发表于 2007-10-19 17:08:31

这个倒真的需要认真的琢磨琢磨了，，偶也老是标注不好

frenkeyctt · 发表于 2008-10-12 09:38:22

4楼是老师学习了

faryli · 发表于 2008-10-12 12:37:02

还是有待深入理解

sdavidy · 发表于 2008-11-13 15:17:18

dddddddddddddddddddddd

followme84 · 发表于 2008-11-16 23:00:40

这个问题我也碰到过。。。。

3dliu · 发表于 2008-11-17 10:18:46

在工程图中有时需改变基准符号的大小，可我就是不知道怎么改，请哪位高人指教
如，上图方框里的A,,B,C,D
