这个图展开不了

gdx1016

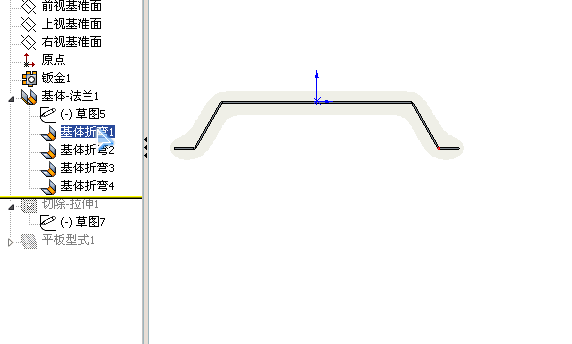

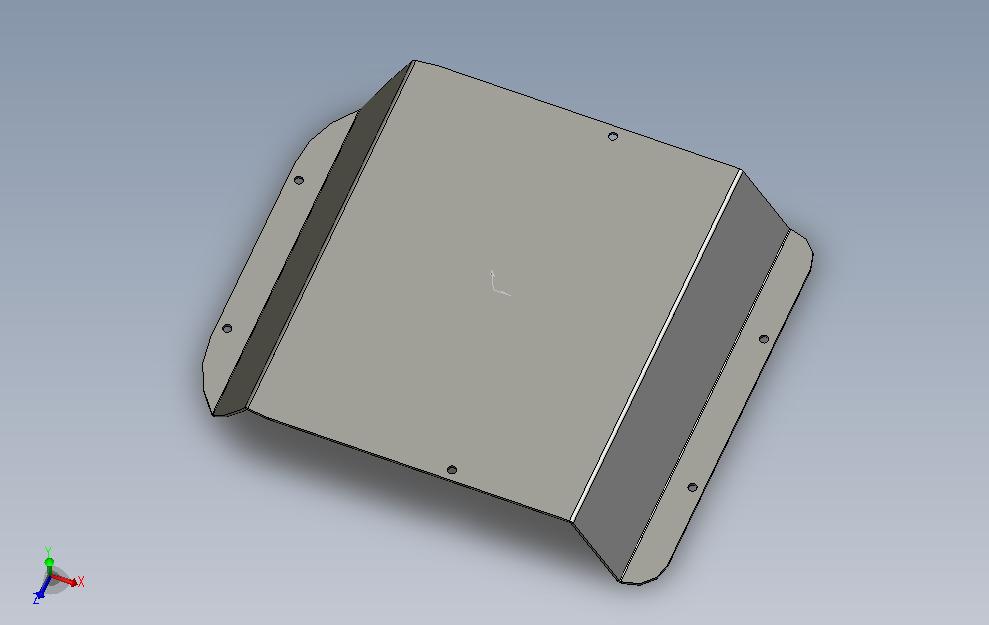

最近我公司做了附件这个样子的钣金件，形状稍微有点特殊。最后我只好把它展开成一个长方型，左边两个大圆弧留待折弯后再进行制作

mr.lee

用3DQuickPress可以展开

czliwenchao

原帖由 mr.lee 于 2007-10-19 18:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  o/ S) V; s$ E用3DQuickPress可以展开

_____________________________________
请问楼上这位兄弟,您说的这是什么插件呀,有没有源程序,我很需要,谢谢

hahap

http://www.3dportal.cn/discuz/vi ... 3840&fromuid=308070
. g+ Y3 i: @+ |4 Z" P5 _4 J" SV3.10最新版的]
+ b& F6 B% V/ f6 O' X: t& |4 A6 U4 m
楼主这个钣金还是很好做的,上传SW2007原文件(草图还是用您原来的)

, |: H$ a) Y6 o/ H7 ?0 O

  }) {( Q4 F* B5 U2 G4 U" }SW2007文件: 1250.rar (16.55 KB, 下载次数: 13)

2007-10-19 19:47 上传

点击文件名下载附件

[ 本帖最后由 hahap 于 2007-10-19 19:47 编辑 ]

hidingman

原帖由 hahap 于 2007-10-19 19:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
http://www.3dportal.cn/discuz/vi ... 3840&fromuid=308070
. K7 b; A# B- D2 {/ \9 `V3.10最新版的]

' @3 ]- W* y3 c' |' ^( z5 P楼主这个钣金还是很好做的,上传SW2007原文件(草图还是用您原来的)

) t+ ?- {. ]7 G3 e8 I608961
8 c* {4 V' S4 |! J8 j% P3 F
" A; W7 u/ S! d- Q) D8 dSW2007文件:608960

* @) v2 \' X+ V, f+ E; t; x$ c做法不難  用07-SP3  卻不能展開 疑問??

hahap

原帖由 hidingman 于 2007-10-19 23:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif


, q2 b" x2 f: u3 C! x9 B$ M% G做法不難  用07-SP3  卻不能展開 疑問??

6 |4 A/ s5 R$ F, x" q
- f& |! {/ a- t" y0 Q不会吧?我用的是07SP4.0,不过应该不会出现这样的情况呀,有没试过我上传的文件,同样不能展开?

与钢共舞

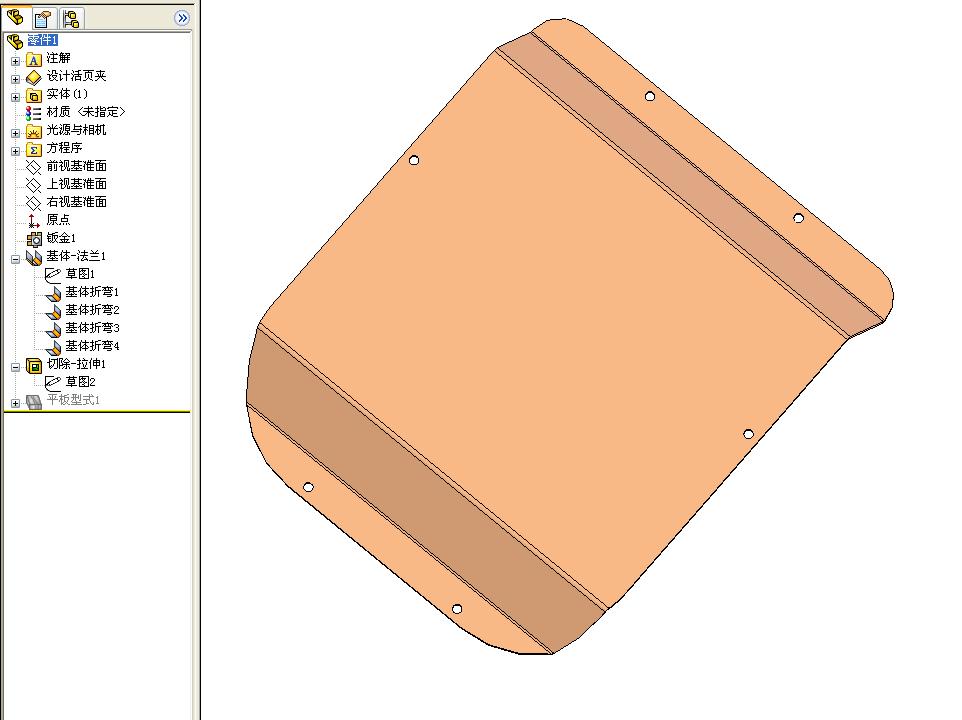

先用实体然后转成钣金，就可以展开了。

gdx1016

太感谢楼上几位兄弟帮我解决了这个问题

w_hs1

原帖由 hidingman 于 2007-10-19 23:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif

! v8 g9 i8 u* m7 r
" e/ M6 O4 H) Q  z: m做法不難  用07-SP3  卻不能展開 疑問??

- w2 H7 ]# v+ c2 U- J$ i' C
* i" @1 g+ i; ^; p1 L/ M不会吧，用hahap的做法展开应该没有问题。
我再给一个用SW2006做的模型，你看看能否展开。
