工程图中的螺纹孔的标注

che-zp

请教：大家在工程图中是如何标注螺纹孔的尺寸？

外螺纹有是如何标注的？
% t) i$ F5 I3 T( ^1 ^
我的显示成M5  R2.5

) Y$ |" `8 \' g. ]3 }[ 本帖最后由 che-zp 于 2007-10-23 18:42 编辑 ]

zks7515

我有个比较罗嗦的方法：

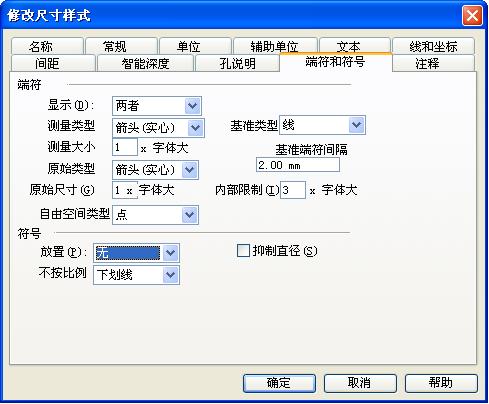

) j$ S8 j' T, Q# ?新建一个标注样式，在         常规-----比例模式-----里调整为-----手动：0.5
" g9 O( r8 K- l) [2 f0 ^                                            端符和符号---符号---放置---：0
1 b: k, r# E' G- A* ^. H7 M然后标注时以新样式标注，并在尺寸前增加前缀M，如默认的间距不符合你的习惯，可以在尺寸样式--间距里调整。
4 P  a- X" b# X+ k' y- V/ R! L
不知道有无更简单的方法。

dangyi

目前这种方法能解决问题，如果更智能一点就更好了，斑竹不知有什么好方法没有。

heyantian

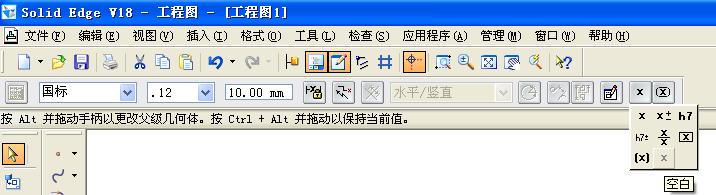

打开标准的尺寸前缀，鼠标移到前缀的位置上，点击“孔参考尺寸”中的图标，将原来的尺寸隐藏，即可得到孔的尺寸表示方法。
; T  Q8 ?3 K1 [
% Y! Y$ N0 `0 @3 |$ c
! |, X, ~# K0 y1 y: ~也可直接使用“标注”中的“孔标注”，让其自动判断。

spytbl

那么请问如何才能隐藏原来的尺寸呢？

spytbl

第一种方法也是不行的

zks7515

第一种方法确实可行，比较简单。
  `" K; \0 o  l- r& e隐藏用X那个空白。

; D: u* y# |' Z5 q: E第2种方法是图2那样的方法吗？感觉不好使，还要去掉直径符号。也许我没捣鼓对。

che-zp

感觉很麻烦，需要不停的在各种尺寸间切换，除非分类标注
