是用特征,还是草图

35ABCD

有个类似塑钢窗扇的外型,我是直接用草图画好后拉伸,还是先画一矩型,在拉伸切削,如用拉伸切削,的不停的用基准面,不停的建草图吗, :o

li5jun1

不是很明白意思，据我能看明白的 好像用阵列就可以吧
还是不是很明白，楼主可以先画一部分出来表示清楚一些

35ABCD

我不知道,怎样传图片,是用截屏软件吗,怎么传呢

li5jun1

建议使用截屏软件，比较方便，软件可以在论坛上搜“截图软件”就有，也可以网上找多的很，我用的是SnagIt8，地址为http://www.3dportal.cn/discuz/vi ... 8%CD%BC%C8%ED%BC%FE我以前传的 。
5 G0 ~* v; ?* s9 ^  c不使用截图软件也可以截图，步骤：
1、按键盘上的“print Screen”键
6 U3 |# c) J( o- \2、打开“附件”的“画图"程序
3、直接“Ctrl+V”，进行粘贴
4、对图片做一定的修改，如剪切等，使图片变小方便上传。
# ]8 B, p" B! f4 }5、保存，保存时最好选择“JPEG”格式

35ABCD

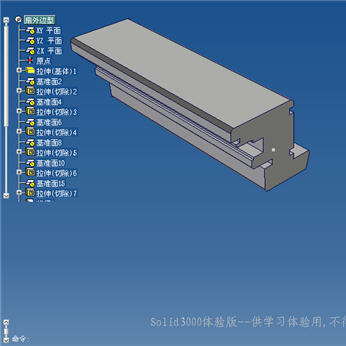

这个是我用拉伸切削画的图,

35ABCD

望了,谢谢斑竹的截屏软件

li5jun1

像这样的图，也许直接用草图画比较好，还有好像不用这么多基准面吧 ，所谓基准面出去默认的XY、YZ、ZX外，其他基准面都是在没有实体平面可以的情况下才建立的，一般画草图可以直接选择实体平面来做的。
还有像一些边上的倒角，一般使用“倒角”命令来完成，而不是切除。

用一个草图还是用好多个草图，一取决于自己的习惯、二要满足后期修改方便（比如在实体上开有圆孔，可以直接用一个草图画完，但当以后修改时万一不需要该孔了，就需要进入草图编辑，删除圆才可以实现；如果使用单独的一个特征做的孔，就可以直接在结构树上删除孔的相关特征就可以了。还有比如对该孔做阵列，使用特征阵列比草图阵列也要方便的多）

35ABCD

我这个是欧式门窗扇外型的料型,加工时需要三刀(组合成型刀)来完成的,初始是一个矩形料,料宽变化后,刀型部分不变,上下面的面宽会发生变化,怎样来构思这个模型呢

li5jun1

我不懂这个欧式门窗扇张什么样，不是简单的那种推拉窗吧。
没看明白 来张产品图片或别的

35ABCD

着个是网上搜到的图片

li5jun1

造型好像不很复杂啊，像这样的我一般做个拉伸特征就搞定它，不过要注意草图完全约束，这样以后可以直接双击特征来修改一些尺寸。
+ Y- N+ N- k2 C, j, ~  }2 g当完成一个零件后，和它相配合的零件可以使用自顶向下的方法来完成，具体可以参考下帖：
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

35ABCD

谢谢了,我也觉的用一个拉伸挺简单的,我把CAD图型插到草图,哎草图约束把我愁坏了

35ABCD

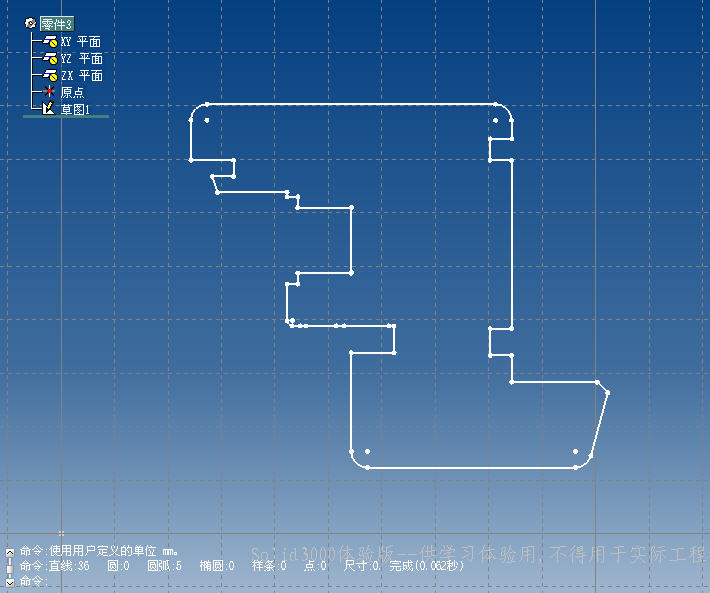

着是插到草图里的CAD图型

li5jun1

哦，是CAD图插的啊，那估计是要加约束，教你个简单的方法：
3 r" I4 E( u) @$ y可以直接在图元上单击右键，然后在右键菜单内选择需要的约束（如：选择一条直线可以添加竖直、水平和固定三种）。
9 U' W" x" g6 \: @& d3 Y7 m也可以选择两个图元后（可以按住Ctrl键多选），选择后不要松开Ctrl键，可以移动鼠标，单击右键就可以添加相关约束了（如选择两直线，可以添加平行、共线、垂直等）。
5 A9 V$ u5 y2 c0 s( ~( m( [添加上述各种约束可以确定草图形状。
" ^* F7 P! E9 i* Y. I另外还需要添加图元和原点之间的约束，才可以确定图元具体位置。
当添加完所需约束后，还要添加尺寸，直至完全约束草图。就可以完成草图的绘制了，其实草图完全约束主要是为了零件后期修改方便，当修改尺寸时，不会乱变形。

35ABCD

谢了,斑竹,师着,传道授业解困也.不胜感激 :) :)

li5jun1

客气，其实像这样的图其实画一个也就一会儿。还有如果楼主确定该草图的尺寸以后不会修改，也可以不用将其完全约束的，也就是可以直接做拉伸操作。但修改会比较麻烦
4 @% A$ }0 ?9 T7 N对于任何特征，我们可以在结构树或绘图区，双击特征，那么该特征所包含的所有尺寸都会显示出来，可以直接双击尺寸进行修改，在装配体内也可以做次操作哦。
