倒角后如何快捷找虚拟交点位置

yitianle

如题：在制图中我们进行几何线绘制并倒角后标注尺寸时，有时需要做出虚拟交点来进行标注尺寸，这时处理起来相对比较麻烦，我一般的做法是：
, E4 B3 E8 B1 D1.做切线圆
2.剪切所需圆弧
8 g' p4 b# R7 k. p- p/ v: w: _2 G3.剪切所需虚拟交点
9 \% B1 l3 t; B! u% K( U4.标注
+ M; P1 ^! Y9 `8 V, J: p1 K哪位有更好的方法请告知，谢谢了

aqaq521

看情况。
如果该板材可以切割出来，可以直接将倒角后的两端点尺寸作为尺寸线一端进行标注；
如果倒角前的两边都和基准面平行，那么可以直接标注倒角前的两边尺寸，单独标注倒角部位的尺寸；
0 w% Y7 V; @# [# x) g, p如果是圆弧面边缘倒角，也可以直接标注圆直径，单独标注倒角尺寸；

csace

我用的是下面的方法，可能还有比这更好的方法

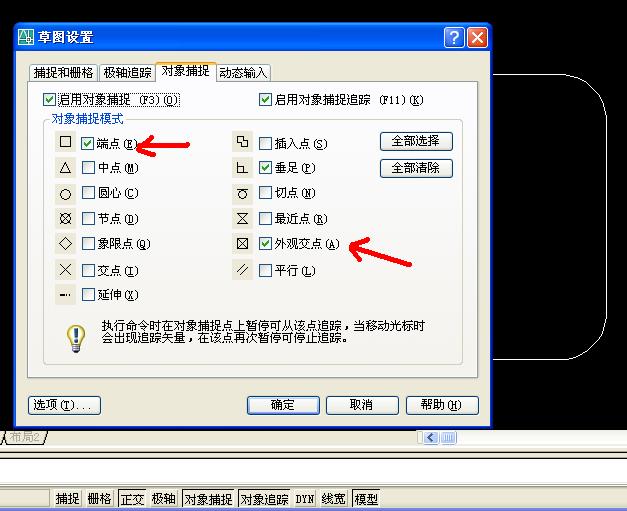

7 E( G9 L) a2 e- h% A' I, B一、启用正交、对象捕捉、对象追踪捕捉；
" n0 @, s# A. p' s+ h( q设置捕捉点：
5 t. i* Q+ x8 X  }  {( D
0 u- U3 v/ k# ]% R

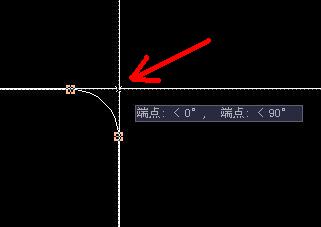

; B  R! R' G# p" T二、标注时捕捉两点的外观交点：

3 F/ w1 ?0 v! i& w! D
' q: y* s* d2 }- W' O4 @) P: F[ 本帖最后由 csace 于 2007-11-5 18:09 编辑 ]

唐昕晨

这个可以把"对象捕捉"上的"延伸"勾上,就可以方便捕捉到两线的延伸交点,
  g: ~' `- ]' N# I$ l/ U9 k! @

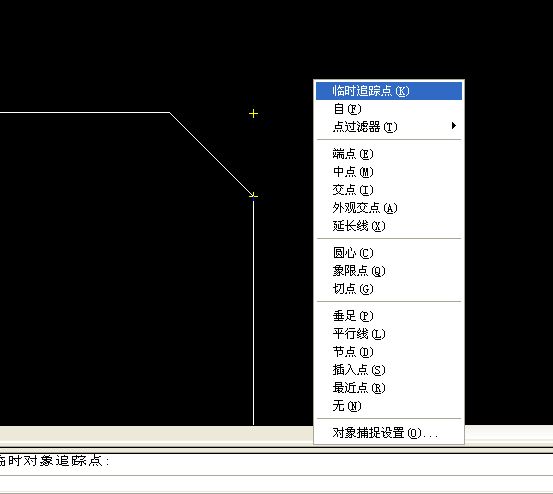

: m& K* z  h5 A6 o: @# _& p1 |3 o对于一些比较复杂的图形的捕捉,你可以利用"临时追踪点".也可以叫做辅助追踪点,.
5 d0 w4 p1 }) x3 t  Z4 @' L! }如图.这个非常实用的.不妨试下.
