如何用多段线绘制如图的图形

大桃子

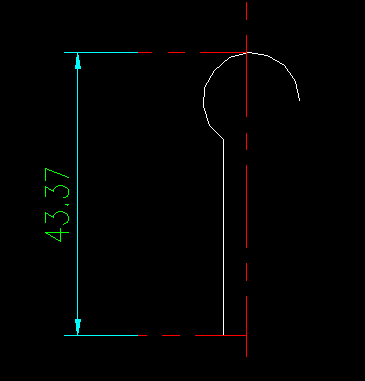

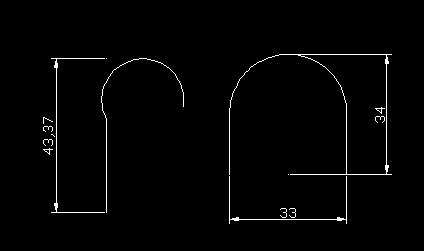

请问如果用多段线绘制一个图片右边的图形 直线和圆弧加在一起如何准确的画成尺寸要求的那么高？

# K4 Z- B. R/ c2 K0 Z4 n" ?还有类似的左边的图形 直线和弧怎么在绘制的时候就能直接达到尺寸要求呢？谢谢大家了
# q( T( N2 ]' J
) [1 Q$ s2 }' |: P: j[ 本帖最后由 大桃子 于 2007-12-2 15:26 编辑 ]

wsj249201

楼主：
. ^  O0 Q" N0 j6 C8 p% K就你左边图，一个尺寸的话可以画出好多种，我随便作了一个
  i  q$ i) ^! U& [3 x! o) f
9 Z" z$ i- h; S' I5 u* o
3 d, i; X8 E9 g, B( U命令: _pline
3 ^, u# X1 @6 E1 U1 V指定起点:
当前线宽为 0.0000
- P. t7 f$ [5 P, D指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: A
1 w& u1 I; l3 [9 ]指定圆弧的端点或
[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:
<正交 关>
* {  z) n9 C' g7 j指定圆弧的端点或
( l) D& Z. c: F1 e' M  I[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/
) @1 {. O1 c' s7 f. B2 I9 h7 R- Q宽度(W)]: L
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:  <正交 开>
# H, C, \3 ~7 H0 a+ C+ t指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
命令以下为作间距为43.37的平行线）
6 t1 L) G1 s8 L4 G, I命令: _line 指定第一点:
指定下一点或 [放弃(U)]:
; f" q6 V% Y7 T7 N1 o# T9 X+ e( s指定下一点或 [放弃(U)]:
命令:
9 L7 c& ~/ Y6 Y- @命令:
3 I* O+ \9 W; r& [; o# L/ X4 c# m/ t命令: _offset
- E8 z8 a5 Y, ?+ n3 F指定偏移距离或 [通过(T)] <43.3700>:
选择要偏移的对象或 <退出>:
7 g# G' \0 k3 M; k9 B- j$ m& [, L指定点以确定偏移所在一侧:
选择要偏移的对象或 <退出>: *取消*
命令:（以下为修剪多余的部分）
命令: _trim
3 g  u/ z, {# ]  I当前设置:投影=UCS，边=无
8 M8 q$ v/ q% h) i, l选择剪切边...
选择对象: 找到 1 个
5 r2 G2 B5 ]4 ]0 J! N" h选择对象:
选择要修剪的对象，按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:
, U) m1 y; i, `3 `选择要修剪的对象，按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:
7 b0 o: m5 {& e# C4 z5 g
[ 本帖最后由 wsj249201 于 2007-12-1 22:05 编辑 ]

唐昕晨

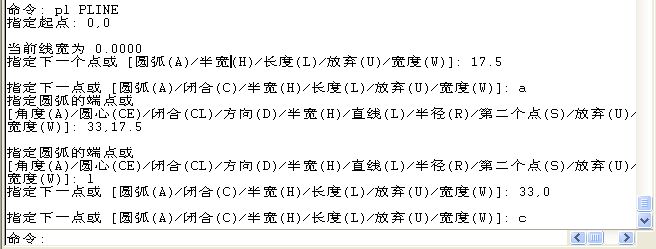

这个用多段线命令(PL),然后输入A就表示画圆弧,L表示画直线.

大桃子

多谢楼上的2位老师 还有一点不明 左图我画的似乎有点乱先不说那个了
. `& u6 o% o5 H3 F, A: m& I
主要是想明白画右图拱形的东西的原理 是不是画的时候都要算一下圆弧的直径 然后用高度减去弧的半径就等于先画直线的高度？

大桃子

还有个不明白 2楼老师那个33，17.5 是什么意思 逗号是什么意思呢

, h! h) [+ J' Y$ N9 v  e( M我如果绘那个拱形 就用34-16.5=17.5

画一个17.5的直线 然后变成圆弧 圆弧直径33 然后在变成L画完

  ^; d. D" [, [, Q1 v8 _+ d请问这样的方法对不对呢 是不是正常的呢

唐昕晨

三个坐标值之间就用逗号隔开的.
* ]& ?8 B% `9 w" B$ R  C当然你的那方法也是可以的.

大桃子

呵呵 谢谢两位了
