这样的图形如何定义

sxbd1974 · 发表于 2007-12-31 20:17:27

您需要登录才可以下载或查看，没有帐号？注册

x

我想做个链条，可不知道如何定义两个链环之间的关系，请大家指点

sxbd1974 · 发表于 2007-12-31 20:18:17

希望大家能给个过程说明，谢谢大家，祝愿大家新年快乐

che-zp · 发表于 2007-12-31 20:40:18

可以使用两个零件的基准面添加配合关系，然后再阵列

sxbd1974 · 发表于 2007-12-31 20:51:43

原帖由 che-zp 于 2007-12-31 20:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ S! u$ A$ V |* B- q, `0 s可以使用两个零件的基准面添加配合关系，然后再阵列

我想让两个链环紧相连该如何定义呢

sxbd1974 · 发表于 2007-12-31 21:19:41

希望这个问题在2007年能得到解决

che-zp · 发表于 2007-12-31 21:20:25

可以定义相切或基准面之间的距离

fushuixiu · 发表于 2007-12-31 21:23:10

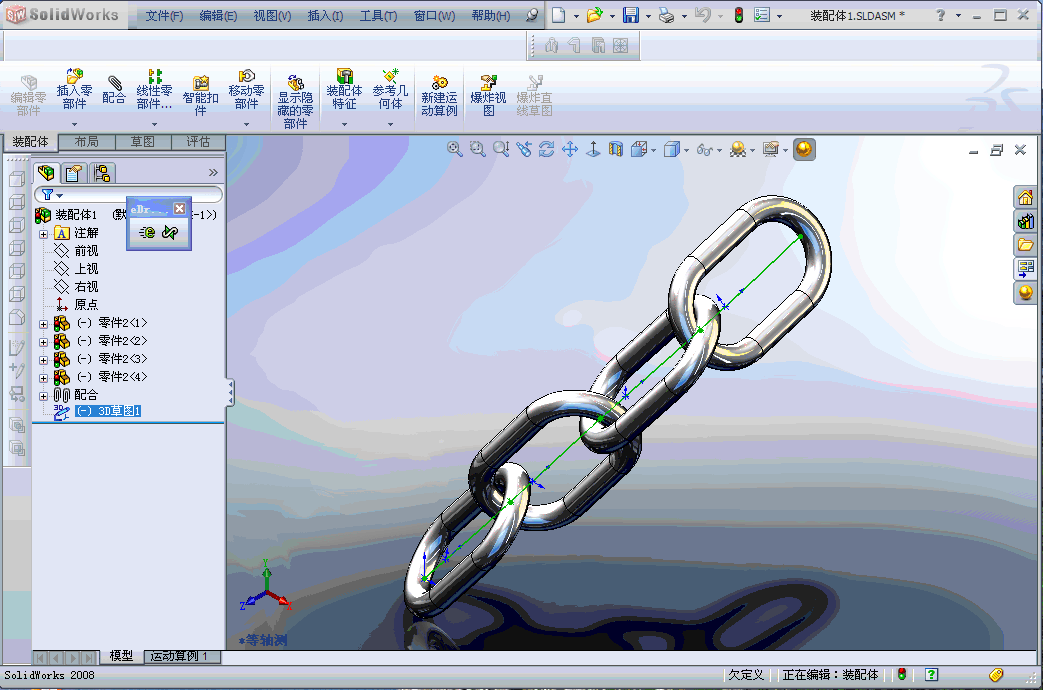

做一个３Ｄ草图就可以了，不知对不对啊！
因为是在ＳＷ２００８内所做，你要求ＳＷ２００７中，所以就不上传模型了，关键是做３Ｄ草图，并要算好尺寸，添加相应的重合及角度配合关系就可以了，ＳＷ２００７中是一样的．

[ 本帖最后由 fushuixiu 于 2007-12-31 21:33 编辑 ]

sxbd1974 · 发表于 2007-12-31 21:26:28

原帖由 fushuixiu 于 2007-12-31 21:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' p w \# o/ z5 h& M2 t做一个３Ｄ草图就可以了，不知对不对啊！

把你的源文件放出来好吗

sxbd1974 · 发表于 2007-12-31 21:27:59

原帖由 che-zp 于 2007-12-31 21:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 v% n+ X7 L4 G$ D' [, x! R6 I可以定义相切或基准面之间的距离

我选择了不可以定义相切的

che-zp · 发表于 2007-12-31 21:35:53

那就使用距离搞定，7楼的方法很好，看来新版本就是好，可惜现在改用SE了

ryouss · 发表于 2007-12-31 21:45:59

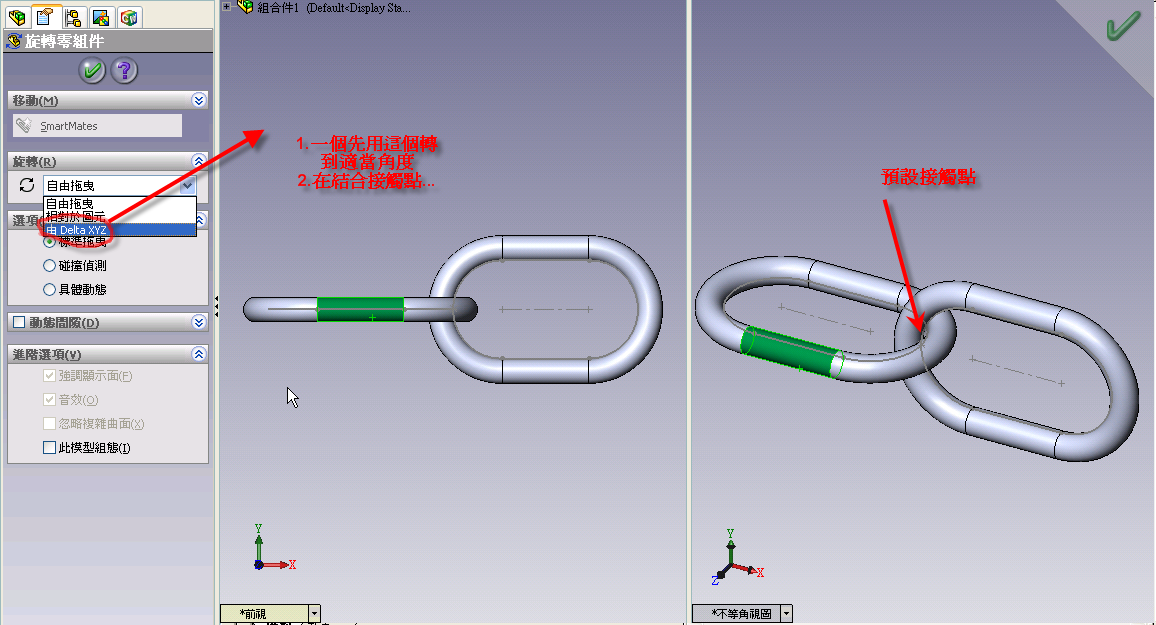

如下附圖,這個方式讓你參考
http://www.FunP.net/6356811

[ 本帖最后由 ryouss 于 2007-12-31 21:57 编辑 ]

sxbd1974 · 发表于 2007-12-31 22:25:47

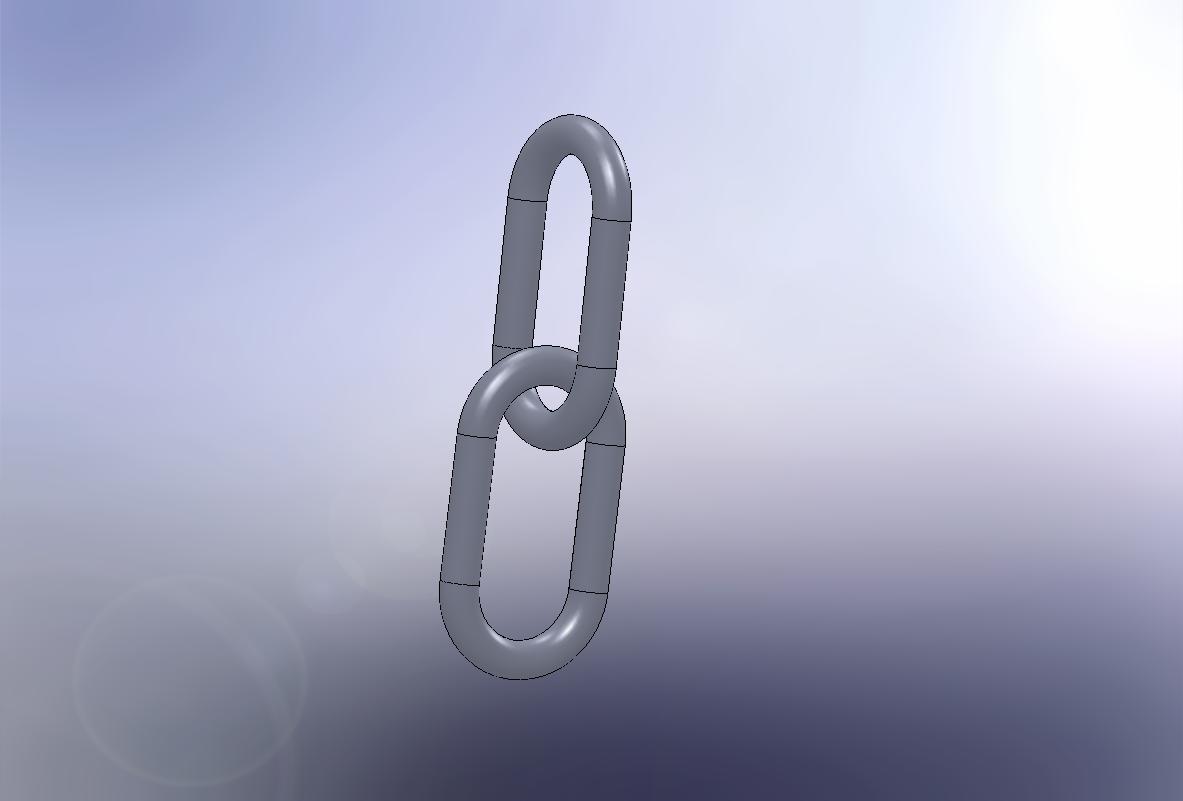

谢谢楼上的各位，虽然我没你们做的这么好，但总算做出来了

suqi11x · 发表于 2008-1-1 07:54:20

学习了下啊 08版功能不小啊可惜机子带不起来
