槽钢怎么画啊？

小鱼拉拉 · 发表于 2008-1-4 14:20:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

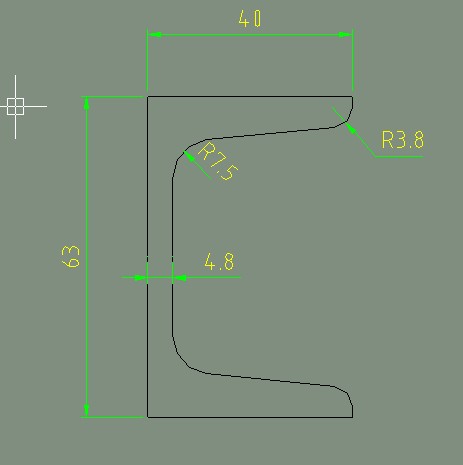

在书上查到图样！可是好难画！6.3号槽钢怎么画撒？

lyrate · 发表于 2008-1-4 14:40:06

一般绘图软件中都有型钢图库，不用自己画的。

csace · 发表于 2008-1-4 16:42:59

原帖由 小鱼拉拉 于 2008-1-4 14:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 a2 W* U3 J) H9 P& |6 q
在书上查到图样！可是好难画！6.3号槽钢怎么画撒？

这个以前在论坛出现过,楼主可以先找找

CAD 原文件

热轧普通槽钢.rar (14.89 KB, 下载次数: 34)

xuezhongfei2002 · 发表于 2008-1-4 22:55:45

第一直接调用型材呀

JSKSGS · 发表于 2008-1-5 08:25:04

一般在绘图软件中都会有型钢图库，实在不行就按手册上的图样画！

豆木木豆 · 发表于 2008-1-5 08:44:06

是呀，一般在绘图软件中都会有型钢图库，实在不行就按手册上的图样画！不要怕麻烦，新手就要多练习！

bjqxb · 发表于 2008-1-5 10:52:03

提示: 作者被禁止或删除内容自动屏蔽

wwwzzzvvv · 发表于 2008-1-5 14:08:11

这里有你想要的工具，其中包括各种型钢和标注焊缝等工具，安装也很方便，只是每次打开CAD都会显示要注册的网页，关闭网页即可不影响使用。

tz66 · 发表于 2008-1-5 14:38:16

你用的什么软件啊。
快学MDT吧。
好学。和CAD差不多。学会了MDT这些都不是问题了。

blanan_1982 · 发表于 2008-1-5 14:54:38

机械手册里也有，可以查查

wangjiahuhjh · 发表于 2008-1-6 09:31:04

我用SOLIDWORKS,里面有图库

hejianhua1006 · 发表于 2008-1-13 23:21:28

什么数据都有啦，刚开始学的吧，画完直线后倒个角就是啦！

martina · 发表于 2008-1-14 11:50:14

原帖由 tz66 于 2008-1-5 14:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 _6 K3 C1 ]1 U) f4 j m& f你用的什么软件啊。
: W9 m- S4 T+ M- R+ h4 q |快学MDT吧。3 j; q0 d$ D- h6 T( N/ o4 Q* ^5 X5 r
好学。和CAD差不多。学会了MDT这些都不是问题了。

这位说的极是！
