一个简单PRT（90度弯头）请大家给【放个样】？

徐和贤

如题：DN500弯头的一半（用板材做）请大家给放个样！
3 D% a+ ?' E+ G" S' c9 w  s0 }

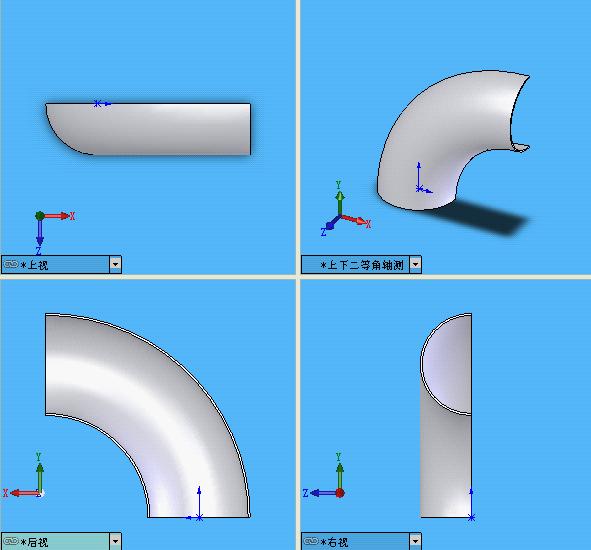

给个实物图：
4 v% u5 B5 [" w7 }3 C9 t

; D  `7 r& V% h  M3 I, e( u& f" z放样图形：（请问在SolidWorks里怎么展开我的PART）
8 J2 v' h: K& R# X! P$ v
1 ^2 j7 p+ j  Y5 B+ A0 }( [

请大家帮个忙，给放个样！用板材放样，在SolidWorKs怎么展开的呢？怎么也不会弄。

) c7 z. }( ^* g' @[ 本帖最后由 徐和贤 于 2008-1-15 15:34 编辑 ]

alvinchens

帮你顶，希望有人帮你忙

zqm

这样的零件在SW中是展不开的!

徐和贤

我最近画的天方地圆，还有直管，等等都可以的（我用板材工具栏画的）
( A3 B+ `# w9 ?; d9 y/ m2 M! K" u这个90度弯头我的用特征工具栏画的，而不是用板材工具栏画的，是不是这个原因，而展不开呢？

upc911

这个我觉得扫描都可以做的啊

xingcb

这种东西是不是本身就不能展开？

asencwx

这个东西两个截面一个中心线（或者引导线）就可以放样了，不能展开，最少SW不能展开这个的吧

徐和贤

那请问SW有其他方法画吗？
可可以用板材工具画出来，来展开吗？（我不会）

hahap

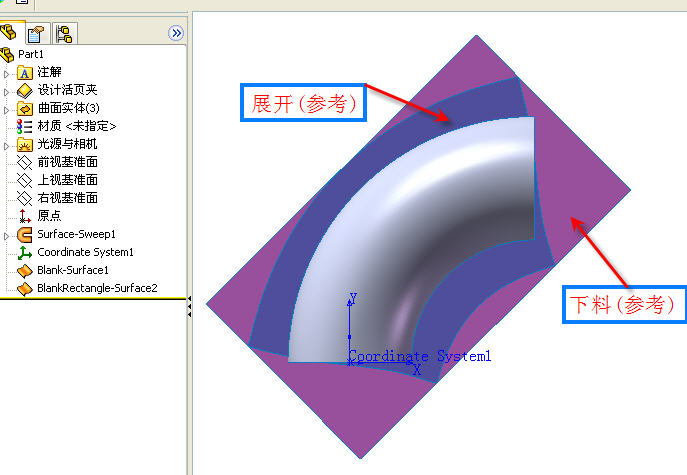

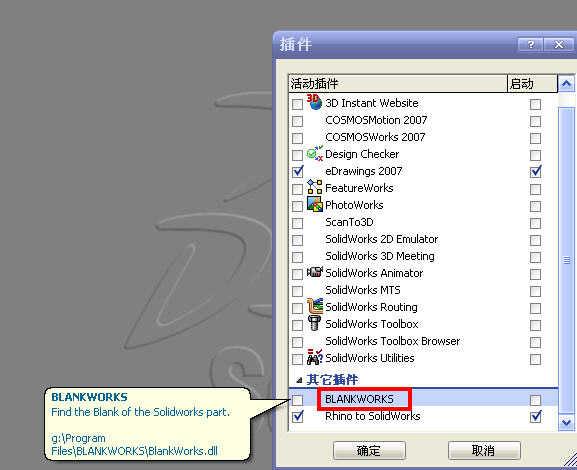

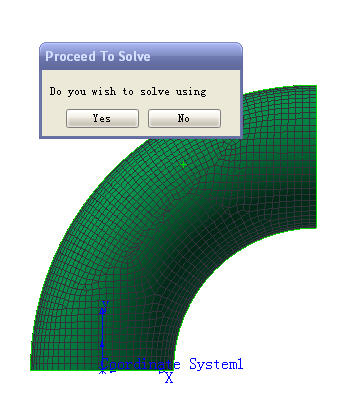

这图用实体或曲面来画都很简单，只是想用钣金的放样来做就不可能办到啦！SW里是不能用钣金功能来展开这个的，不过可以先做出曲面，并以英文名保存（保存路径不能含中文），然后利用SW插件BLANKWORKS来做展开参考下料，插件是英文的，教程少，准确度有待大家来印证。插件下载地址：
1 W& L" a' A# L. bhttp://www.3dportal.cn/discuz/viewthread.php?tid=118510&highlight=BLANKWORKS




1 E- J+ H+ ?. q# a3 y1 {; L8 `0 [" K
9 {, y. x2 L. K! z+ o* L; a1 I/ S. A
7 J6 G& H9 K% d[ 本帖最后由 hahap 于 2008-1-16 15:09 编辑 ]

一夜孤舟

10楼朋友可真是厉害，又长了一见识！

mydoa07

谢谢10楼的！才知道还有这个插件。请问你那个RHino to solidworks的插件能不能给我一份？我也用到RHino

hahap

你说的这个插件是软件自带（SW2007DVD版）的。
