如何做滚花啊（网纹）大家帮个忙

liuting427 · 发表于 2008-1-28 14:06:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

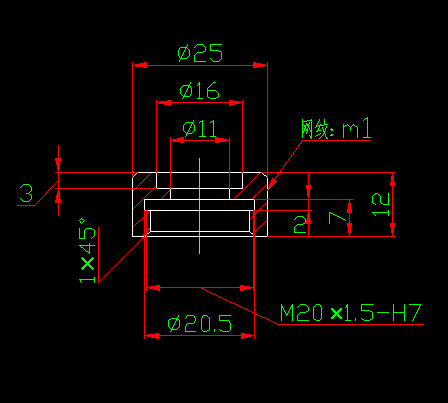

下面是这个零件的尺寸，图中的网纹怎么做？专业的名字应该叫滚花吧。谢谢了

[ 本帖最后由 liuting427 于 2008-1-28 14:39 编辑 ]

shell3504 · 发表于 2008-1-28 14:19:41

这个没做过，要是没有特殊的这个功能那做起来了麻烦了

liuting427 · 发表于 2008-1-28 14:57:23

大家想个办法帮我下啊！谢谢了！

hahap · 发表于 2008-1-28 15:59:43

3D图用面---纹理。
2D加剖面线表达即可。

游子wd · 发表于 2008-1-28 19:17:44

好象用螺旋线切除在阵列,我好象在哪个论坛看过.

bugkillbug · 发表于 2008-1-28 20:18:00

原帖由 hahap 于 2008-1-28 15:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ H5 l- f! e3 `3 r
3D图用面---纹理。# Z! L* l" ^. |( N) u2 ~9 |5 s
2D加剖面线表达即可。

比较经典的做法。
如果你的电脑确实比较厉害，可以尝试切除加阵列的

liuting427 · 发表于 2008-1-29 09:27:05

非常感谢各位的帮忙！

渔樵 · 发表于 2008-1-29 10:37:59

原帖由 hahap 于 2008-1-28 15:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 g1 O- h* v) h+ m+ q, j6 `' p
3D图用面---纹理。
* E0 V n1 o W5 G7 l- J2D加剖面线表达即可。

正解！
虽然可以作出但没有实际意义。就象螺纹线一样，一般是不用做出的。作出了反而影响速度。

一夜孤舟 · 发表于 2008-1-29 18:20:54

http://www.3dportal.cn/discuz/vi ... hlight=%CD%F8%CE%C6
楼主可以参考这个看看。
