[已解决] 剖视图画法

[复制链接]
fart1125
发表于 2008-2-18 15:59:45 | 显示全部楼层 |阅读模式 来自： 中国辽宁鞍山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
小弟我现在想加强一下剖视图的画法，不知各位前辈有没有好的方法或者是速成的方法！希望大家能来到这里发表发表自己的心得或意见！
回复

举报

blackbird
发表于 2008-2-18 16:06:40 | 显示全部楼层 来自： 中国北京
剖视图没有什么特别的地方，也是要遵循制图规则的。建议温习下机械制图，然后多看看图样
- ]( u) K7 ]" U% P/ _) d有时投影方向容易出错，需要注意。
回复 支持 反对

举报

JSKSGS
发表于 2008-2-18 18:19:32 | 显示全部楼层 来自： 中国江苏南京
只要按机械制图书上要求画就行了，没有特殊要求！
回复 支持 反对

举报

铭珠初海
发表于 2008-2-18 18:42:17 | 显示全部楼层 来自： 中国新疆乌鲁木齐
我前面的那个厂里用第一视角，可我出图时老是用第三视角。4 \- z" r" @9 f2 h& n
在别人看来就是错误……
回复 支持 反对

举报

aqaq521
发表于 2008-2-18 18:44:21 | 显示全部楼层 来自： 中国湖北武汉
原帖由 fart1125 于 2008-2-18 15:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 h5 y7 w/ M; q" y小弟我现在想加强一下剖视图的画法，不知各位前辈有没有好的方法或者是速成的方法！希望大家能来到这里发表发表自己的心得或意见！

% ]# H% n' h* `% N+ i; h: h+ [6 M. [7 ?5 z8 A; d- Y
主要是有空间概念，还有要对装配关系或者零件结构比较清楚，才可以正确表达! H6 b! n& s) v2 a% l' X! O

0 A9 M8 ]# f/ O, u8 _8 U" `见附件

剖视图.rar

546.03 KB, 下载次数: 67

评分

参与人数 1三维币 +5 收起 理由
wsj249201 + 5 好资料，感谢对论坛的支持！

查看全部评分

回复 支持 反对

举报

laughterwym
发表于 2008-2-18 21:14:03 | 显示全部楼层 来自： 中国上海
听取高手们的意见，哈哈
回复 支持 反对

举报

wsj249201
发表于 2008-6-29 12:33:46 | 显示全部楼层 来自： 中国河南安阳

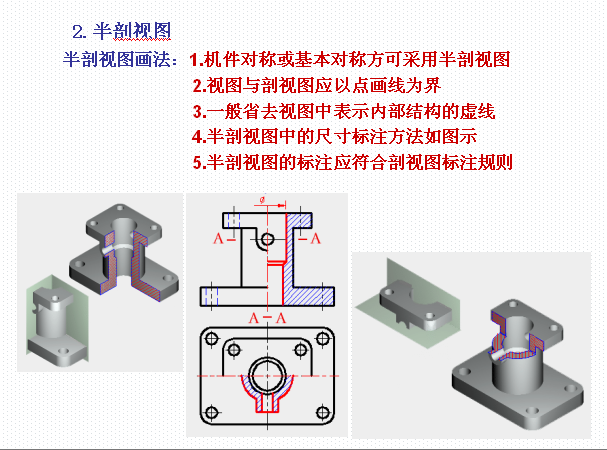

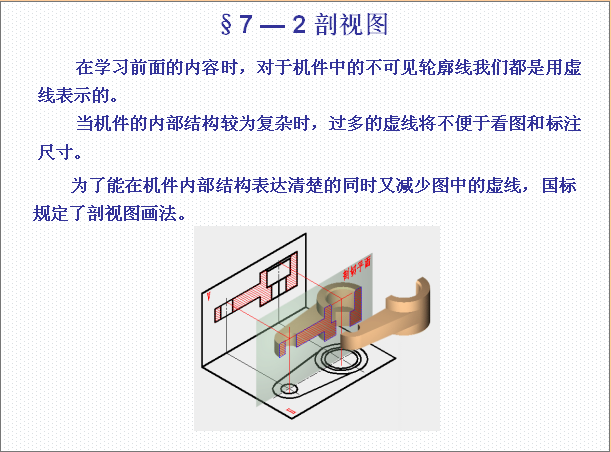

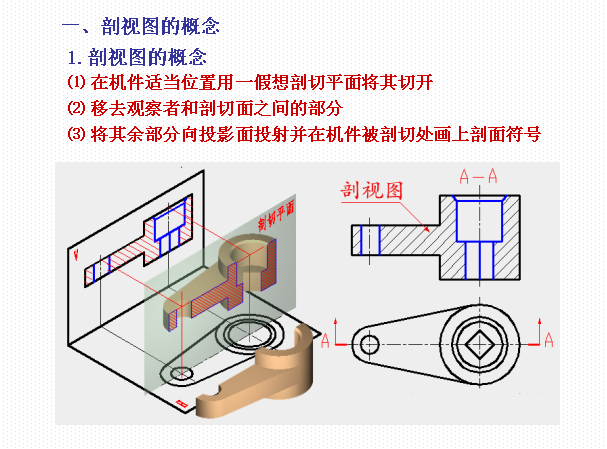

附件展开这样看的清楚，楼主该明白了吧 2 x$ N$ O: g( E% Y4 f$ R

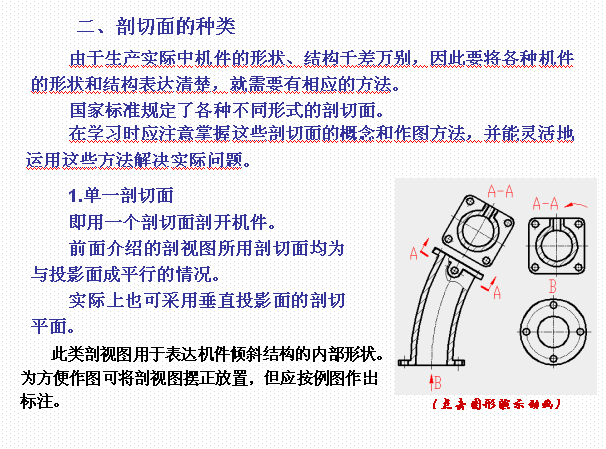

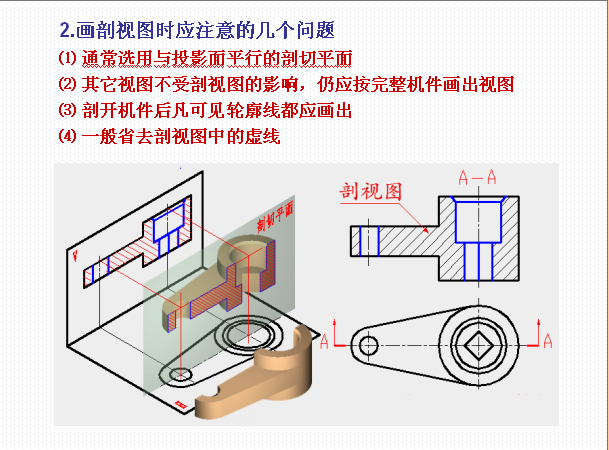

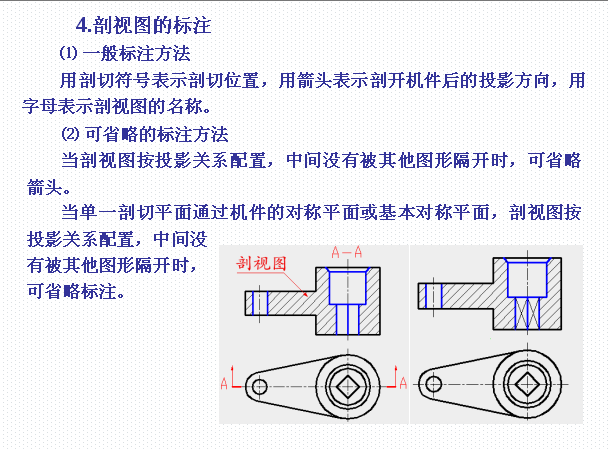

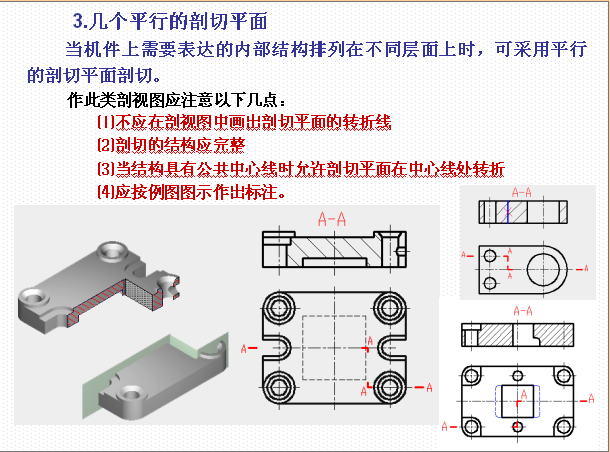

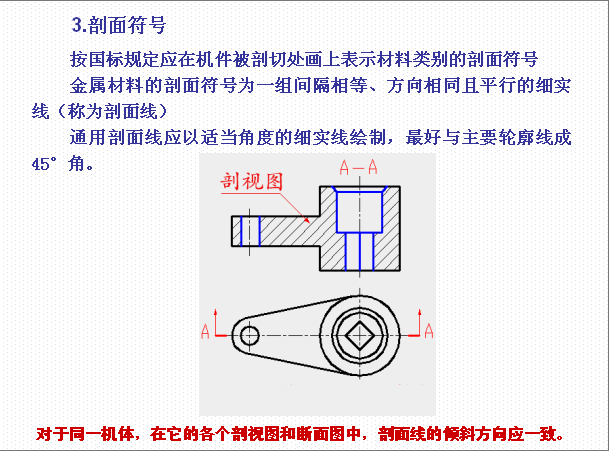

1.png 7 q; g+ X- u% W6 z

, ]; g1 H. X, i 2.png 3 \) `6 S; Q( a& w9 H0 ]

/ n- a0 R+ g8 Q3 D# [5 {; y/ s( a3 G 3.png " W% V9 y) S- J: w! B

' R" a/ ~9 F7 h& z/ H0 L 4.png
/ s8 c5 W, h4 V1 C7 |, ?0 x8 T& ?1 G9 d( }6 U/ D  E" x! w! n
5.png 6 k9 E- I# [  n; u

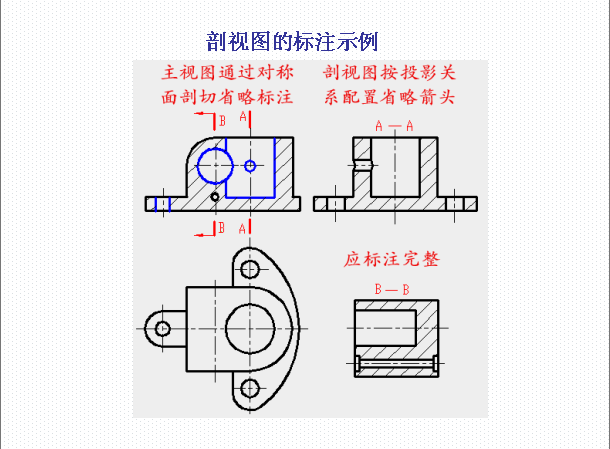

# p; n6 q" C+ l1 V( s* v7 _$ P 6.png
# D8 C4 `7 g2 T; z$ m0 X/ ^! c  ]# B. A9 B+ F# ]8 l$ t
1 C% I' t* a, U% \) V- D+ l1 v$ d3 ^" p, g; L0 j4 f# A9 N+ K

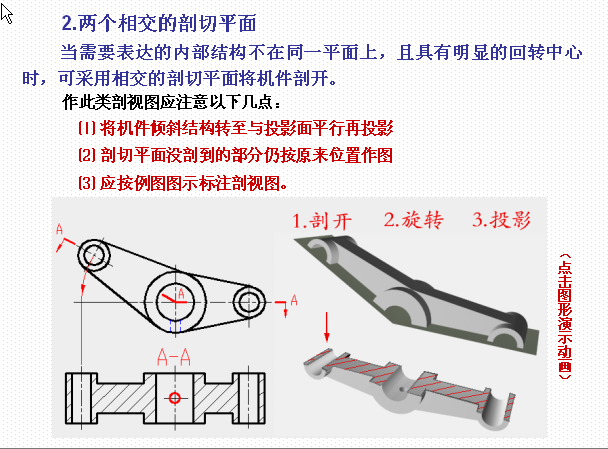

8.png % ]- Y' `$ k$ t1 j

  L8 [3 Y* `; _2 A) d 9.png
! o5 k; c9 J* L3 Y. p2 S" Z6 b/ ^* o, O# c/ ?- l2 I; X/ \1 {3 j
回复 支持 反对

举报

wsj249201
发表于 2008-6-29 12:36:31 | 显示全部楼层 来自： 中国河南安阳

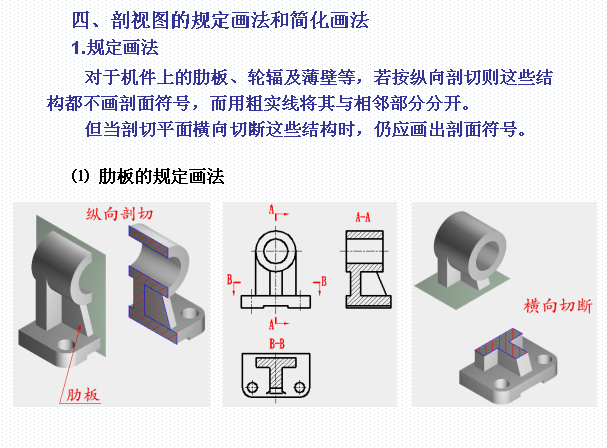

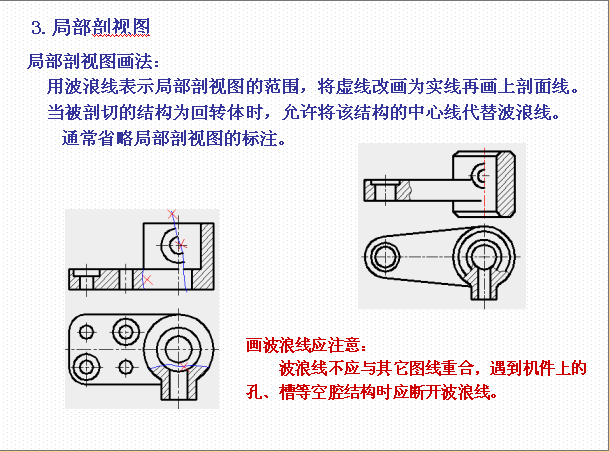

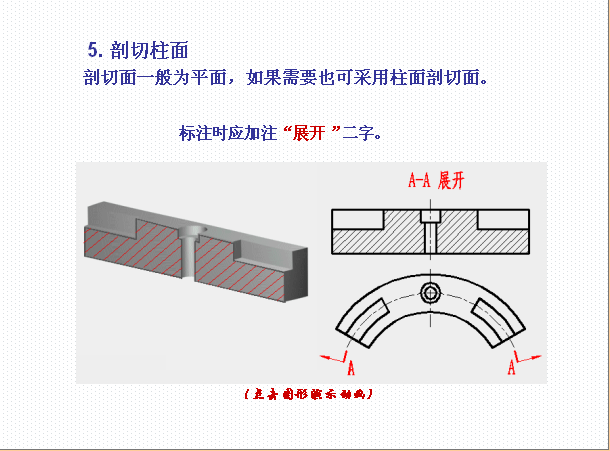

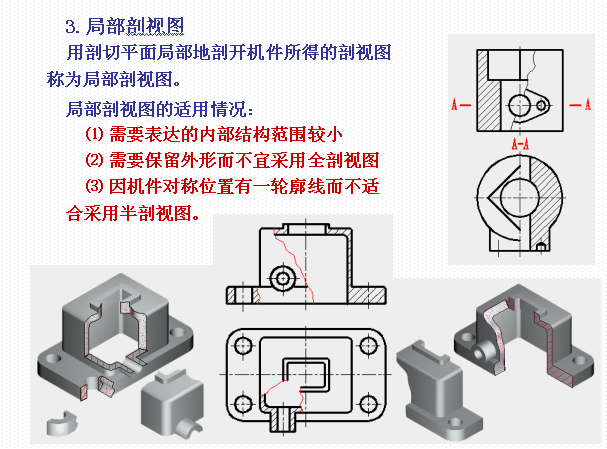

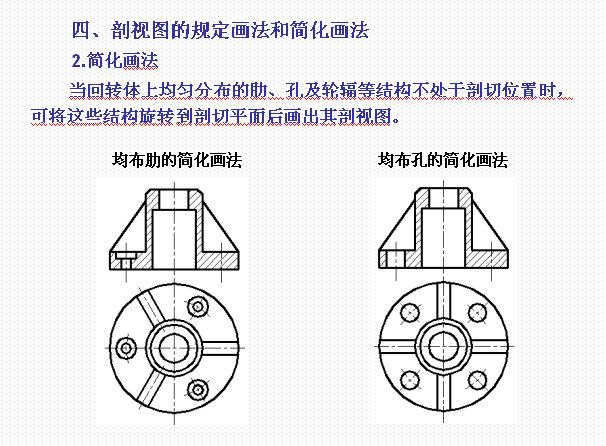

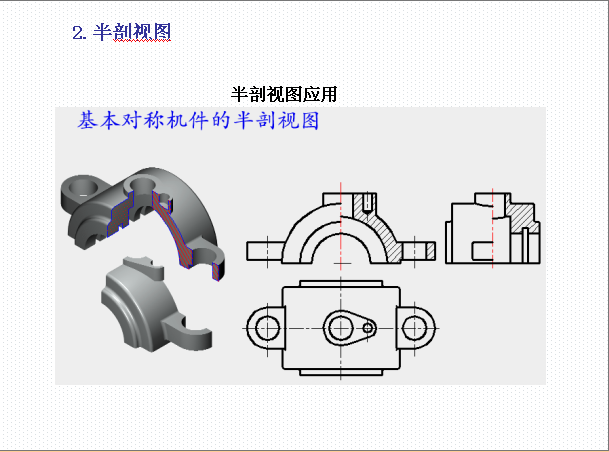

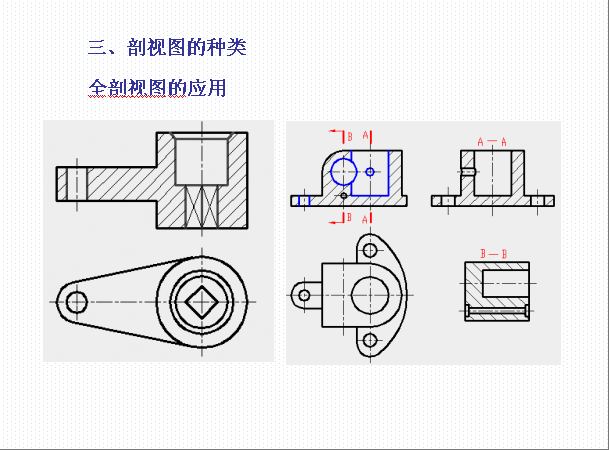

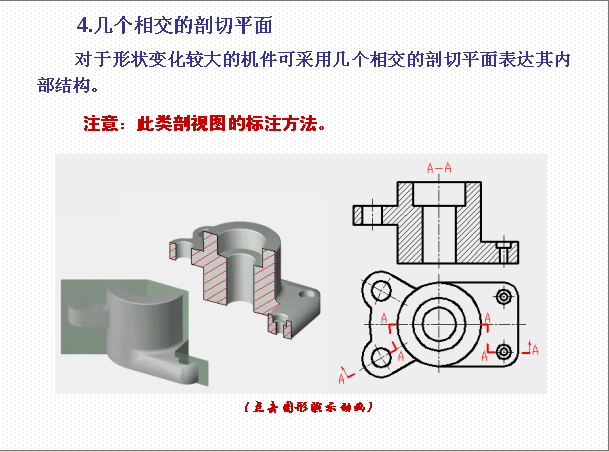

19.png 0 m% y  d" }: P: t8 R/ I6 o4 f
) O* E2 k5 y  S! B: @0 c
11.png % E7 x2 m; V) N9 D: ^

, v( b) ?0 ]" e2 y" Y% `# x
5 }2 p) u! E" V) o& U( s' O$ t; K. T& `7 g/ l- c4 _# Y5 ~, K+ |

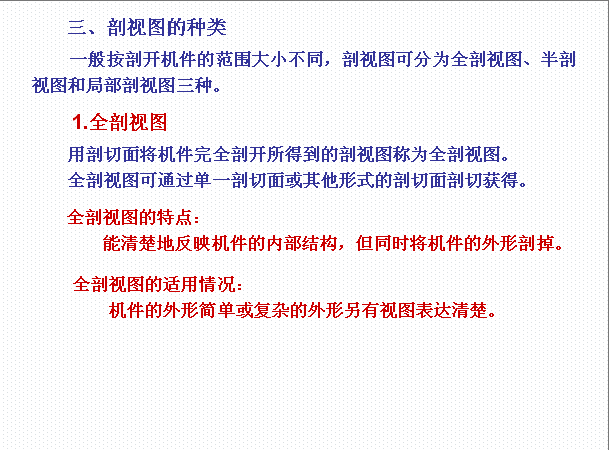

12.png 1 \  j* L( V- o$ `+ `# H% m+ b

% C" F; [1 r. R, [ 13.png
- s2 b6 S9 ]: S9 L/ j1 D8 k# y

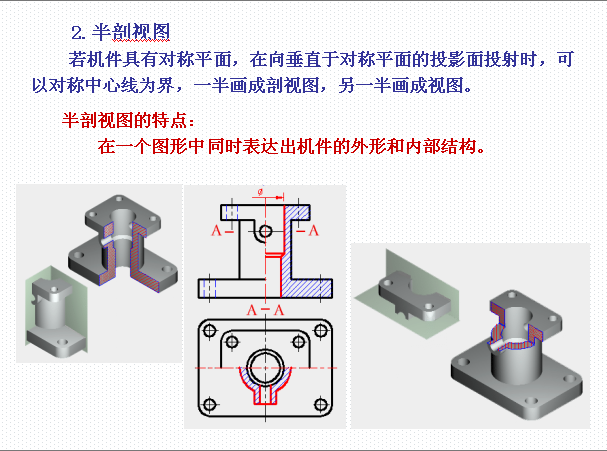

" i/ r* n: I# `1 r) X1 |/ j6 p 14.png
5 M! }3 L/ Y: P( z' w( K2 b) N% h1 p4 L, f
15.png 8 C7 R% [- s3 G  j4 q( X% s, ~

5 A; i9 }# G9 P4 A 16.png $ k) y2 ^5 @- d% I* z) e/ Q1 i; C) ?
6 n/ Y) e" c  l; L& u! X0 U
17.png 0 b& J0 h* O! J  {% k/ [6 h
3 \& Z2 |/ v4 j1 w4 J$ B" N
3 z5 E  `: O0 }( A
) T2 ]" @+ A0 h# D9 F& e* q7 f$ j- V! T7 S4 @+ O

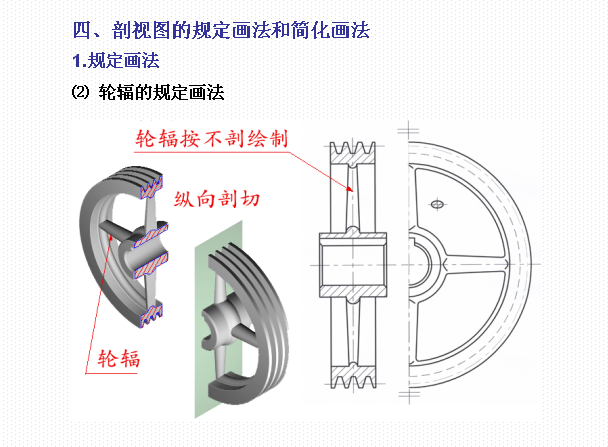

" z- u1 ]3 x$ ~( k 20.png " W& n. l; H4 o1 P: F4 A! z
# e0 b0 f+ Q/ u2 T
回复 支持 反对

举报

jincy
发表于 2008-6-30 12:31:07 | 显示全部楼层 来自： 中国安徽宣城
呵呵，5楼的资料不错，我跟着楼主沾光了！
回复 支持 反对

举报

雨滴的声音
发表于 2008-7-21 22:59:18 | 显示全部楼层 来自： 中国广东东莞
多看看机械零件.多慢几次就会画习惯了
回复 支持 反对

举报

zhaopaul
发表于 2008-7-22 21:51:57 | 显示全部楼层 来自： 德国
立体感如果不强，画剖视图很困难的。
回复 支持 反对

举报

yexiuguo01
发表于 2008-7-25 00:31:22 | 显示全部楼层 来自： 中国湖北黄冈

谢谢

很详细的，向你学习了！谢谢
回复 支持 反对

举报

liun000000
发表于 2008-8-16 16:31:18 | 显示全部楼层 来自： 中国广东广州
