关于无损检测

chenxiao76

那位有关于无损检测的资料，请提供一点，谢谢
; R  p) @) n  A- c9 O最好是关于超声波检测的

hw1319

用“无损检测”为关键词，在本论坛一搜，就有你需要的资料。

yeshuidi

希望对你有所帮助,这是接触式超声波脉冲回波法测厚国家标准

qw258wt

超声波检测

超声波检测也叫超声检测、超声波探伤，是无损检测的一种。 $ ?+ q6 Q2 ?$ E/ d0 J5 P  O; g无损检测是在不损坏工件或原材料工作状态的前提下，对被检验不见的表面和内部质量进行检查的一种检测手段，Nondestructive Testing（缩写NDT）。 ' L# Q6 ?2 ^; L. y  K  b1 r机械振动在介质中的传播过程叫做波，人耳能够感受到频率高于16赫兹，低于20000赫兹的弹性波，所以在这个频率范围内的弹性波又叫声波。频率小鱼10赫兹的弹性波又叫次声波，频率高于20000赫兹的弹性波叫做超声波。次声波和超声波人耳都不能感受。 $ S( l; S  y, l5 T1 B3 R超声波的特点：1、超声波声束能集中在特定的方向上，在介质中沿直线传播，具有良好的指向性。2、超声波在介质中传播过程中，会发生衰减和散射。3、超声波在异种介质的界面上将产生反射、折射和波型转换。利用这些特性，可以获得从缺陷界面反射回来的反射波，从而达到探测缺陷的目的。4、超声波的能量比声波大得多。5、超声波在固体中的传输损失很小，探测深度大，由于超声波在异质界面上会发生反射、折射等现象，尤其是不能通过气体固体界面。如果金属中有气孔、裂纹、分层等缺陷（缺陷中有气体）或夹杂，超声波传播到金属与缺陷的界面处时，就会全部或部分反射。反射回来的超声波被探头接收，通过仪器内部的电路处理，在仪器的荧光屏上就会显示处不同高度和有一定间距的波形。可以根据波形的变化特征判断缺陷在工件重的深度、位置和形状。 ( n9 J7 O2 O& Y0 U; X/ `3 Y超声波探伤优点是检测厚度大、灵敏度高、速度快、成本低、对人体无害，能对缺陷进行定位和定量。超声波探伤对缺陷的显示不直观，探伤技术难度大，容易受到主客观因素影响，以及探伤结果不便于保存，超声波检测对工作表面要求平滑，要求富有经验的检验人员才能辨别缺陷种类、适合于厚度较大的零件检验，使超声波探伤也具有其局限性。 " ?$ U$ M, K4 X( T3 k4 G' M4 \$ a0 Q超声波探伤仪的种类繁多，但脉冲反射式超声波探伤仪应用最广。一般在均匀材料中，缺陷的存在将造成材料不连续，这种不连续往往有造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的界面上会发生反射。反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪就是根据这个原理设计的。 脉冲反射式超声波探伤仪大部分都是A扫描式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。譬如，在一个工件中存在一个缺陷，由于缺陷的存在，造成了缺陷和材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后就会发生反射，反射回来的能量又被探头接收到，在显示器屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷波在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。 " o4 W$ B- L0 [2 k! l0 R& ]

! X; a2 \0 g2 I' e* ][ 本帖最后由 qw258wt 于 2008-2-20 09:39 编辑 ]

华氏911

楼主应该讲的更具体些，超声波无损检测的资料也很多，应说明应用的场合，针对什么进行无损检测，你是搞设计呢，还是单纯的学习....
论坛内已有很多无损检测的资料，可搜索参考：
4 i) `8 I+ U5 s无损检测.2003.杂志全年 http://www.3dportal.cn/discuz/images/attachicons/common.gif
3 Q3 ?: D9 }; s; o! |) B  Z: F9 N《混凝土无损检测技术手册》（pdf+书签）http://www.3dportal.cn/discuz/vi ... E%CB%F0%BC%EC%B2%E2
7 W& K  _8 c; W5 U- J! u5 gPDF版：《金属手册 第八版 第十一卷 无损检测与质量控制》http://www.3dportal.cn/discuz/vi ... E%CB%F0%BC%EC%B2%E2
$ [- f# P% M3 {! Z& n7 ?, T最新压力容器优化设计与制造工艺及无损检测实用手册http://www.3dportal.cn/discuz/vi ... E%CB%F0%BC%EC%B2%E2
无损检测新技术新工艺与应用技术标准大全PDF+详细书签http://www.3dportal.cn/discuz/vi ... &extra=page%3D1
5 X. Y4 L3 H, V+ U1 j4 w承压设备无损检测应用指南 http://www.3dportal.cn/discuz/images/attachicons/common.gif
3 A9 k. H  \. Y/ p, _- U+ m无损检测在役钢丝绳标准的研究 http://www.3dportal.cn/discuz/images/attachicons/common.gif
射线检测评片、暗室处理课件(无损检测) http://www.3dportal.cn/discuz/images/attachicons/common.gif
% k1 d% O( ^. S" z1 {$ T! P) K建筑机械设备无损检测技术 http://www.3dportal.cn/discuz/images/attachicons/common.gif
储罐无损检测方案 http://www.3dportal.cn/discuz/images/attachicons/common.gif
$ d6 v8 \9 l9 k8 r- C$ N) w无损检测pdf格式书籍
$ J. [' K9 e/ p  l' q/ a4 H4 [* _无损检测99年01期 http://www.3dportal.cn/discuz/images/attachicons/common.gif
无损检测诊断现场实用技术 http://www.3dportal.cn/discuz/images/attachicons/common.gif
3 w% H. |( W. c' D, v+ p- k无损检测导论2005年元月电子修订版 http://www.3dportal.cn/discuz/images/attachicons/common.gif

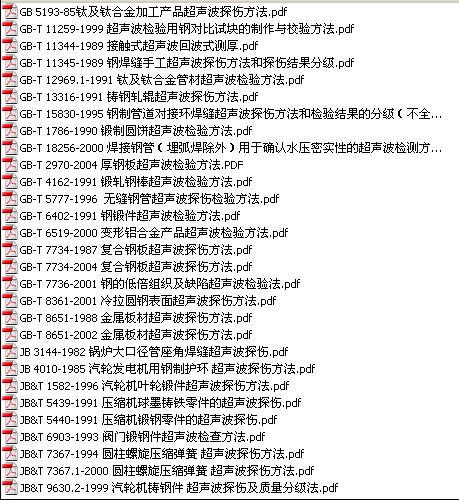

有关超声波的无损检测，我找了些文献，供参考：
; y% p' ]6 M  e& v8 q# n' z
[ 本帖最后由 华氏911 于 2008-2-20 09:43 编辑 ]

hbh0606

楼主可链接：
1.DIN EN12680-3-2003 铸造-超声波检测 第3部分：球模铸铁件
' S5 n0 }- z' Dhttp://www.3dportal.cn/discuz/vi ... 9%B2%A8%BC%EC%B2%E2
; O2 I) t. K1 J# i- J% w2.JG/T 5004-1992 混凝土超声波检测仪
8 N* Z6 b* A1 w' \2 L7 khttp://www.3dportal.cn/discuz/vi ... 9%B2%A8%BC%EC%B2%E2
3 i5 u! W" E4 ?0 f7 W/ {7 n3.SEL_072 板材超声波检测(STAHL-EISEN内部标准）
& Z3 d. L6 Y7 c1 `- D# chttp://www.3dportal.cn/discuz/vi ... 9%B2%A8%BC%EC%B2%E2
4.GB/T 11259-1999_超声波检验用钢对比试块的制作与校验方法
http://www.3dportal.cn/discuz/vi ... amp;highlight=11259

yyqqq

标准一堆，最好明确你的需求, 也可以到这里看看http://www.ndt-ed.org/EducationResources/CommunityCollege/Ultrasonics/cc_ut_index.htm
% I+ M/ {6 `. \/ f  ~: Z) A
[ 本帖最后由 yyqqq 于 2008-2-20 14:30 编辑 ]

guowei4972

楼主在本论坛，搜索无损检测或UT探伤，恐怕够楼主下载一阵子的。
