CAXA电子图板2007r3.1新增功能详细介绍

i469

一、增加了【模具模块】：

$ P: L# Z) G9 A( Q' @         为更好地支持模具行业用户的计算机辅助绘图，提高模具绘图的效率，特别推出此【模具模块】。
! G" X1 Q: b1 K( u, Y

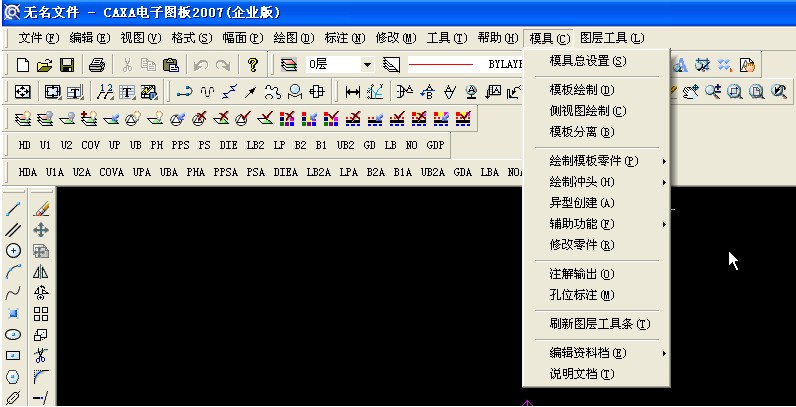

【模具模块】通过二次开发程序接口【应用程序管理器】进行加载，加载路径为：安装目录:\CAXA\CAXA EB\Add On\EbPressMould。
% s: o  }; v+ V+ Y* s
+ ~( }4 c# \0 x: OCAXA模具以一套十分新颖的交互模式，可以快速生成模板、绘制零件、坐标标注、注解输出以及生成工程图；另外对于模具出图对图层控制的特殊需求，CAXA模具增加了专业的图层控制模块。
" ^! u! @% ]" Z( z* ]
5 e: N4 `$ f  c" O# j  v
CAXA模具适合于模具行业特别是五金冲压模具行业的绘图场景，对于各种模具出图工作都有不同程度的帮助。
二. 接口方面：
9 P8 b6 k1 b* z2 O& r5 Y0 a$ U% c+ T6 r
. X" F: O- M& H$ H. ^+ n1.更新DWG数据接口，完全支持AutoCAD2007版本。

5 X8 h4 [" T9 {/ u( w/ A2.增加对DWG文件中坐标标注、大圆弧标注、弧长标注的读入功能，完美显示DWG文件中的尺寸标注。


2 ]- K7 H, x0 h3 u5 J' S8 B8 f& _" K
) ^; q+ l) A) x' I# f尺寸标注方面：

/ E" Z0 x$ Q9 H3.增加GB/T 4459.5-1999标准中的中心孔标注方式

# r# ~  \1 A  q1 |: V! z( X% g在【标注】菜单下，增加了【中心孔标注】，方便设计人员和工艺人员对中心孔进行标注。

8 C: A' S" e7 _! H

1 @8 k9 T8 M4 ?8 `4.尺寸标注支持可以设置文本对齐方式为【ISO标准】，更多的标注表达方式，满足不同标准的需求。



5.尺寸标注增加了【在尺寸界限间绘制尺寸线】控制选项，更多选择的显示方式，满足不同标准需求。
1 s3 x8 C) {8 ^! s

3 \' R& O2 `6 h* p" f. c

# S- D( h5 z! B9 g1 S. p
6.坐标标注可以设定参考点位置
2 a% F. ~7 x. y8 [0 Q3 j- J
0 ]. i6 M# X; Z+ K# [& r4 L! x; V尺寸标注时，在多个参考中心的情况下，可以指定参考中心点，生成的坐标会以参考中心为原点生成坐标，尤其是在图纸幅面比较大的情况下，方便用户进行尺寸标注。
& S7 O* E- K! ~4 @" ?, B$ P5 c- E
7.坐标标注的对齐标注增加【是否绘制引出点箭头控制】选项

标注时，增加引出点箭头开关功能，满足用户在尺寸标注时不需要引出箭头的需求。
& H# d. @! A8 w7 P
- Y0 |) g: ]% b* W5 L8.焊接符号的焊接说明文字可以生成两行文字，在焊接说明处输入完上说明后，使用“Enter”键进入下一行，输入下说明。


$ I1 X- ?, ?  ?6 i8 }1 O2 |
9.角度标注编辑时可以在“度”和“度分秒”间进行切换。选择两条有角度的线进行标注时，即时切换第二项可进行“度”和“度分秒”间的切换。
- o# F5 x5 ^' ^! c3 ~( E/ F4 C
, \1 Y4 X; _1 {- N' g
$ [3 J( w( [! U' c- l
10.角度标注的文字可以设置文本位置和对齐方式。

角度标注的文字可以通过风格来控制文本的位置和对齐方式。

11.增加直角箭头、空心箭头、消隐空心箭头三种箭头形式

标注示例：

$ C: q8 o' r1 q. K
- E7 Q) n, ~$ \/ i9 P! f0 w) K  C
% d+ j4 R" [0 ^* S/ ^) P12.公差标注输入形式增加了“对称”、输出形式增加了极限尺寸
) i8 v; U3 |5 \1 Y
0 U7 b- a; b4 w$ T# P6 g" F3 q


) l2 D( @: K9 c
2 q9 p1 x2 r: `9 V13.增加GB/T 4458.4-2003标准中深度符号、沉孔符号等尺寸特殊符号，并可以在各种标注中使用。
1 p0 Y4 r" f+ Y: T
' U) d4 C% ^/ B: M7 ?" i! W0 M使用方法：在文本输入处选择【插入】-【尺寸特殊符号】，进而选择需要的符号，点击“确定”。
4 p7 T: b! \3 l3 n" r

5 G2 k$ L" D$ o/ F- Y" [


序号、标题栏、明细表：
5 j& b# T  p5 I& D! t# R7 G
4 m/ L- P: T5 P2 o  D1 d14.对重号序号进行序号时交换可以设置交换单个或所有同号
0 @% p7 H* Q$ W; w9 B, ?' ~
举例说明：交换序号1和序号2，可选择只交换一个1和2，也可以选择把所有的1都换成2。


0 x2 |7 [) w( x  D7 g8 m
- T  z% i  d9 C- N' {- g15.生成垂直序号时可以设置放置方向，可以按照需求，生成以下几种方式：


# ]. m8 ^* W- }/ v* B
: ^6 C$ _- {% x16.序号删除后可以为明细表项重新补充序号

序号在删除后，可以重新生成再生成该序号

17.重量和总重数值可以设置尾零压缩
# R% Z. ?& d3 ^$ l- f
  o4 W' R2 F! v* Y7 R! Z3 i8 f& |在输入和生成的产品重量处如果出现尾零，可自动压缩，例如，单重1.50 数量2 总重为 3.00，使用零压缩后，结果显示为单重1.5  数量2 总重为3。

! R0 K8 F  t0 x$ G: c1 ]' n
+ p: W: ~' Q1 {- g. g- H/ G
7 x, n/ {3 R# d9 a" D; R18.输出明细表时可以填写标题栏并可设置页数和页码的自动填写，标题栏可引用当前标题栏也可以重新填写，方便用户对输出明细表的更正。
7 @6 F) |  Z1 o
0 _( X, r) r0 h

& m4 \0 H- N. T3 ]0 `: Z! J7 U0 i19.明细表折行后可以设置是否带表头，下图是折行后带明细表表头的示例
- C( x$ S- ?" ]; k

) i( Y3 Y; W! L6 M( [
20.明细表的列高和列宽可以为小数
' a1 A/ z$ B& y9 [. {. |3 v
# @3 ^" J: U* H* f! o# I* O7 U3 k: |21.定义标题栏时可以记忆曾指定过的字高
1 n) B2 Y$ w7 C


图库方面：
; {& p% u; ?. Z6 l0 Z
$ ]& l4 [7 ~4 S# s$ L5 }6 j22.更新734个标准件图符

23.图库中图符提取以及编辑更加方便

( p6 I  k3 C* p  t2 l8 N图符数据和属性可进行整行或整列的复制、粘贴；选择系列变量时，有下拉菜单可以选择，图符检索支持在所有大类下的搜索。
$ r- h6 ]' P- f/ O8 n
24.提取固定图符时增加是否消隐选择，以解决没有数据选项的图符消隐问题。

. {: o1 a! ^- }/ G1 a4 m
/ V# z3 k' J8 C+ p5 m7 K* z5 u
其他：

. m$ [2 k( E, O25.增加文字识别工具更好的支持其他语言文字

* w& p2 p2 ^8 U在“编辑”菜单下增加“字形识别”功能，识别DWG格式的中文繁体、日文、韩文、越南语、泰语、德语共6种语言图纸的，方便与外资交流较多的企业，方便浏览。



" [! ]. `4 c8 J4 A, B1 r26.增加自定义组合命令并设置立即菜单的默认选项
% w$ k9 C( j4 e; A9 ^; W
按照C:\CAXA\CAXAEB\Data\CHS中cmdpara文档示例进行常用自定义命令设置，方便经常使用特定命令和数值的用户使用键盘快速调出，提高绘图效率。

27.增加ISO和ANSI标准中部分标注内容，使标注表达更多的内容
  r, G( q0 l$ ~( Q% s/ M6 G' V
8 I. H; I9 U: j0 f$ T+ q. K2 |
7 S! ]) R* G( J+ ?
28.图形批量转换时候可随时中断转换
3 f+ J# f) D) Z( }1 ~) j" K
29.改善以细线显示方式在其他程序中插入电子图板OLE对象的显示效果，方便制作招标书，工程说明等技术文献。

30.根据GB/T 4457.4-2002调整打印粗细线宽默认比例为2:1

2 b9 K' I; J, k2 Q# V5 y) Z31.改进线型定制和加载交互方式
  D& B) r. L: [0 g$ J
32.打开和保存文件的窗口可以进行拉伸以便浏览更多文件
! a- J% r/ z4 r2 v# G# r
33.解决了工程计算器运行错误的问题

卢玉军
