新标的工程图有几个地方不知怎么改？

ljb0601 · 发表于 2008-3-10 12:19:13

您需要登录才可以下载或查看，没有帐号？注册

x

1、文字下方的水平线是否可取消？

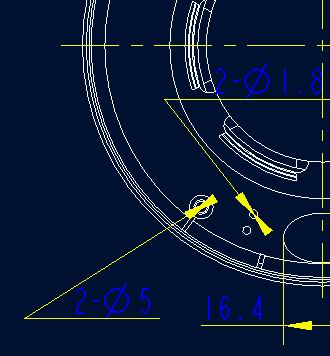

2、标注的小圆的直径的箭头连在一起很难看，是否可
以变小或变成单箭头。

听雨轩 · 发表于 2008-3-10 12:21:11

呵我从来不到破衣的工程图里标数
呵所以帮不上你
希望其他朋友可以帮到你

zls888 · 发表于 2008-3-10 12:24:05

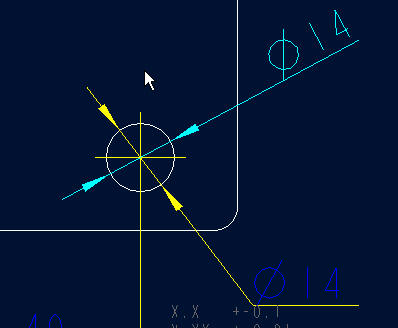

第二个问题，翻转箭头就可以

第一个问题，没有太明白，是不要直径标志下面的横线？右键“属性”里修改

[ 本帖最后由 zls888 于 2008-3-10 12:29 编辑 ]

zhanglili167 · 发表于 2008-3-10 13:21:56

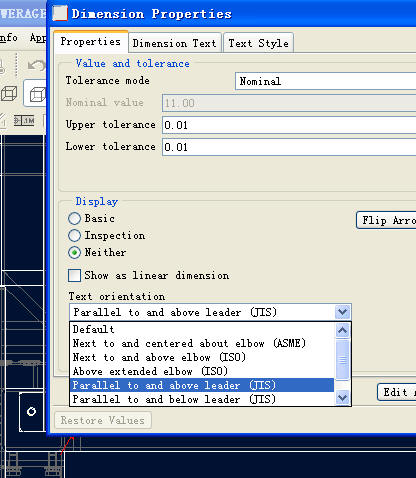

回楼主，更改尺寸样式，可以去掉文字下面的横线，也可以改变箭头样式
