选择零件几何与定义毛坯几何

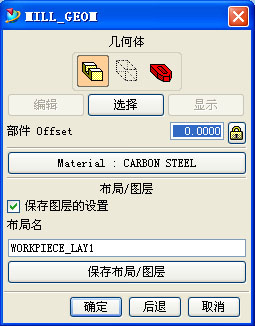

; G, L" p: @) b1 b1 Z7 u) ]/ c# T1、单击“操作导航器”工具栏中的“几何视图”图标，操作导航器即切换至几何视图。在“操作导航器”中，选中加工几何（WORKPIECE）并单击鼠标右键，然后选择“编辑”命令，或双击此加工几何（WORKPIECE），系统会弹出定义加工几何（MILL_GEOM）对话框。如图一。& Q; E; j7 L. `9 c) | l( q
$ |1 ?; t; v0 g* v/ [ a
2、在该对话框中，选择“部件”图标（第一个图标），单击“选择”按钮，弹出“工件几何体”对话框，在绘图区中选择要加工的零件几何体。
4 j3 o2 j: S/ F" A% \( A* Y* ~3 f, y

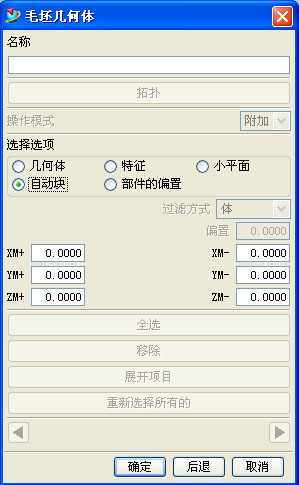

3、在该对话框中，选择“隐藏”图标（第二个图标），单击“选择”按钮，弹出“毛坯几何体”对话框，在绘图区中选择已做好的毛坯几何。或在此对话框中选择“自动块”单选按钮，即以零件在坐标系方向的极值来创建一方块作为毛坯几何。如图二。1 a' G3 J" h- J; [5 c, ^
