新人急求万向节传动轴的设计步骤！

123456ZXCVBN

我要做个万向节传动轴的设计，可不知道从哪下手，谁有相关资料啊。给个设计目录也行啊，知道设计的步骤就行了。谢谢大家，有范例最好不过了。

aqaq521

参考附件中的PPT文档吧，很可惜没有范例 :L

eastlakewater

轴我们常用三种方式:
. ], i1 R5 V' i# W9 \, ^. t) M2 K螺纹
! t4 d. U) J) z0 f8 [! e3 z8 b: G普通平键
花键
$ [3 b8 M1 L8 Y3 t5 M7 q" v与万向节连接.
/ O3 M; L) G2 I4 v--------------
( A4 j  R7 C; t万向节手册里面也有介绍.
% n- z7 s- \2 H* P: ?/ s) l不然测绘一个.

yfy222

楼主，有没有十字万向节的资料？

wskmkm

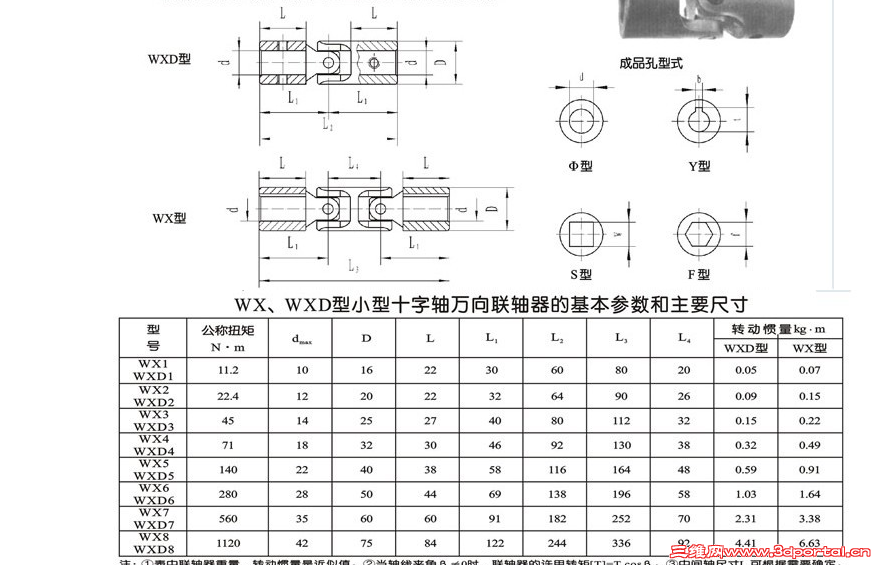

按照这个上面的图纸画，按照这上面的尺寸画。  不会错的。
