这里有人画过滚珠丝杠副的东西没有？给指导下

gundamgx · 发表于 2008-4-3 17:55:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

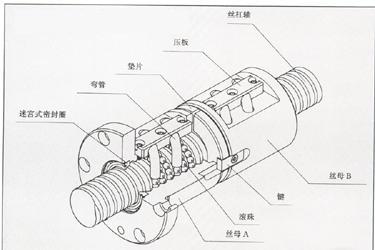

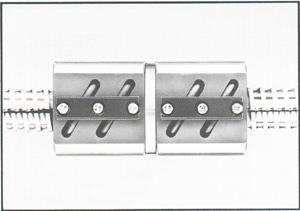

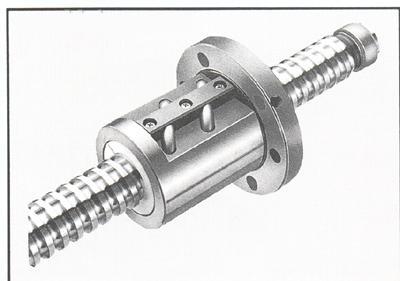

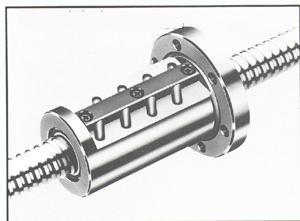

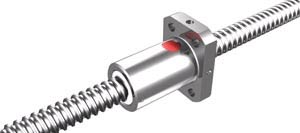

我刚接触CAXA实体设计，现在想设计数控车床的伺服进给系统。滚珠丝杠副有些难画，它分为单列双列，内循环外循环。我已经画出了丝杠，但其他的就不知怎样画了，像回珠器，还要剖开看到其运动过程。
最终的目标是伺服进给系统零件的三维建模和伺服进给系统的运动仿真。
谁能教教我或介绍些相关资料。不胜感激！

[ 本帖最后由小贾师傅于 2008-4-7 13:55 编辑 ]

dongchongxiacao · 发表于 2008-4-3 20:23:03

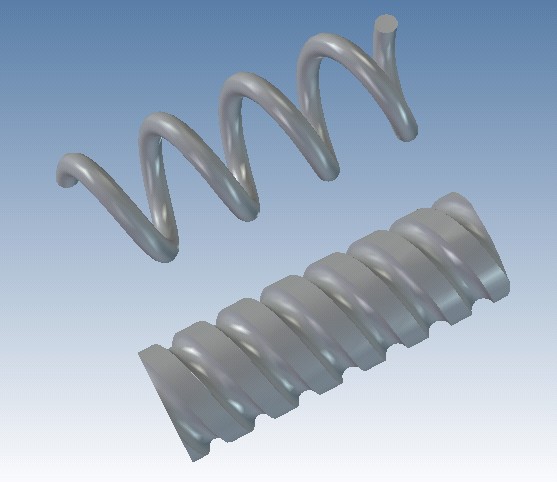

画滚珠丝杆可用弹簧和一根圆柱体进行布尔运算减料，如下图：拖入弹簧时按照你的丝杆螺距设定好参数就成。

gundamgx · 发表于 2008-4-4 09:21:26

谢谢冬虫夏草，我想问下如何把滚珠和回珠器画上啊

dongchongxiacao · 发表于 2008-4-4 09:59:32

先画单个零件，再进行装配。

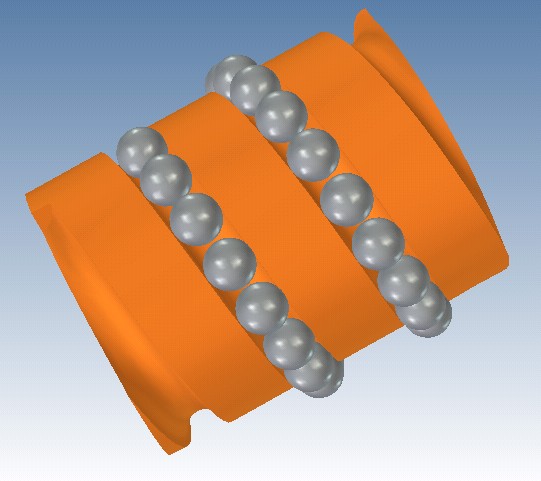

滚珠，拖入一个圆球设定好直径便可。

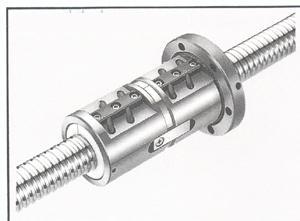

回珠器，应不知道内部结构，也很难提出合理的画法，看图片的外部结构应该是很简单的吗。

gundamgx · 发表于 2008-4-4 10:20:59

能具体说说如何把滚珠装上吗？我拖入了一个滚珠，应该怎样移动到丝杠上呢，我移动好像进入到丝杠里了。
另外有好多滚珠总不能一个一个画吧，应该有类似复制的方法吧？谢谢~~~

dongchongxiacao · 发表于 2008-4-4 10:25:48

用旋转链接，设定好角度、步长一次就成。
滚珠可以用三维球定位。

[ 本帖最后由 dongchongxiacao 于 2008-4-4 10:31 编辑 ]

gundamgx · 发表于 2008-4-4 10:43:16

是不是和这个贴http://www.3dportal.cn/discuz/vi ... &extra=page%3D3
差不多啊？

dongchongxiacao · 发表于 2008-4-4 10:46:50

原帖由 gundamgx 于 2008-4-4 10:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif. l1 b5 L) n! e2 W5 f
是不是和这个贴http://www.3dportal.cn/discuz/viewthread.php?tid=129694&extra=page%3D3, F: f% J) i# U; j2 `; K* `* I3 T
差不多啊？

原理是一样的。good

gundamgx · 发表于 2008-4-4 13:18:11

太感谢了，我自己试试

gundamgx · 发表于 2008-4-4 21:10:55

“用旋转链接”我找不到啊

:L 是在右键菜单里吗？

dongchongxiacao · 发表于 2008-4-4 21:52:58

兄弟论坛上搜索一下三维球的应用或者好好的看看帮助关于三维球的应用吧，

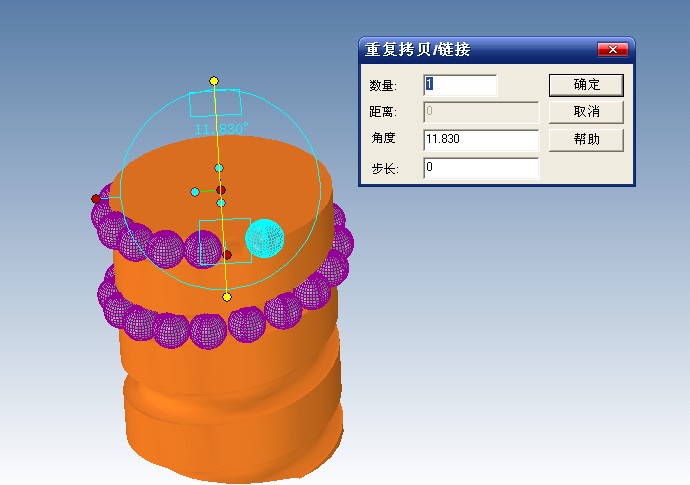

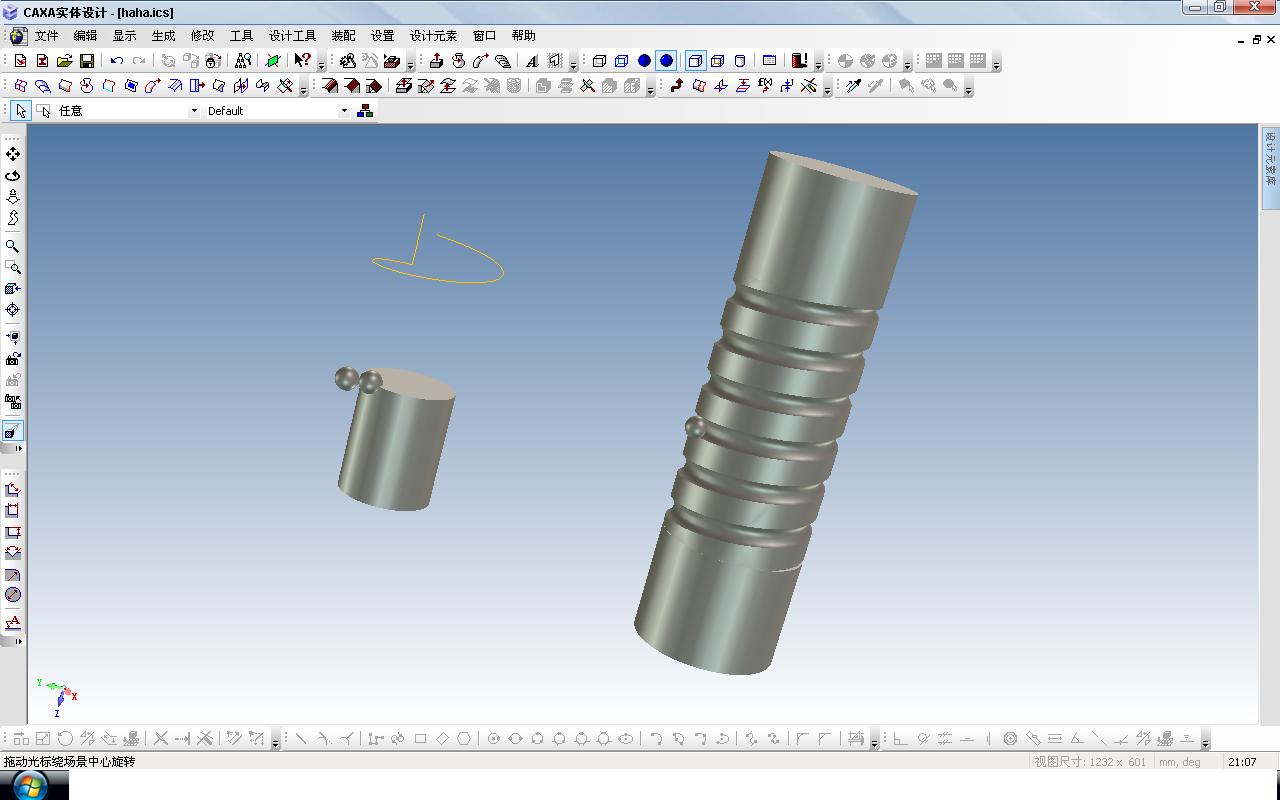

单击与轴垂直的三维球操作柄，使其变为黄色，然后将鼠标移至三维球中间，按住右键不放并拖动一定的角度，松开右键不久出现对话窗了。看看下面的简单教程。

[ 本帖最后由 dongchongxiacao 于 2008-4-4 21:56 编辑 ]

gundamgx · 发表于 2008-4-5 09:45:38

谢谢冬虫夏草，你的录像太好了。

good
能讲下角度和步长是怎么确定的吗，还有步长是指什么呢？

gundamgx · 发表于 2008-4-5 16:28:20

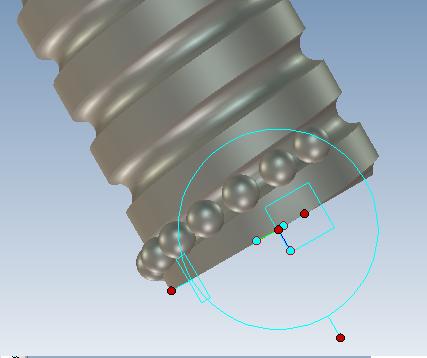

录像开始移动滚珠时的到中心点没看明白，我的没出现那个左下的绿中心点，那样能保证滚珠贴在丝杠上吗？
我是先移动到中心再移动半径距离到表面，感觉好像也不能保证滚珠贴在丝杠上不进到丝杠里面。
步长与弹簧的螺旋有关吧？能说下如何确定吗？谢谢冬虫夏草

[ 本帖最后由 gundamgx 于 2008-4-5 16:29 编辑 ]

dongchongxiacao · 发表于 2008-4-5 20:37:27

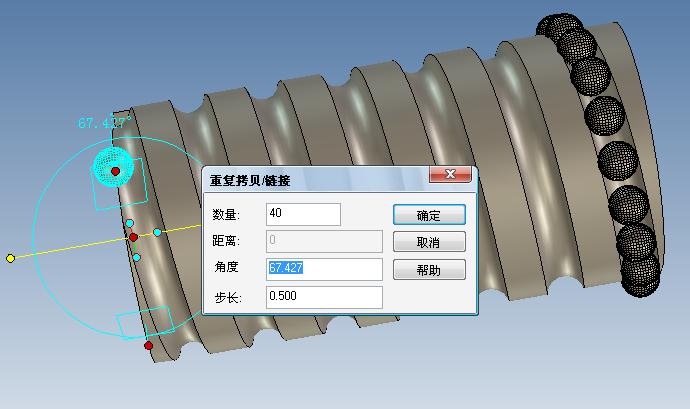

螺旋角就是在360°的圆柱体上分布多少颗圆珠体，两个圆珠中心点之间的夹角算出来不就行了。
步长：螺旋体都有一个升角，你的螺距是多少，360°分布多少颗圆珠，算一算升一个螺距的距离的长度除以360°园所用圆珠的个数就是步长了。
关于圆珠的定位，因为当时就考虑到定位问题，教程中我采用了一个技巧；比如中间圆柱体长度要求为100，我拖入的长度却是120，拖入的弹簧也是120，弹簧的端面为平面，除料后不就留下一个小半圆吗，等圆珠定位后再将圆柱体缩到标准尺寸。
我历来就说任何时候都不要照教程生搬硬套，要灵活去应用，从中找到最简单而又适合你使用的方法才是最好的方法。

gundamgx · 发表于 2008-4-5 21:57:43

学习了，我再试试看。是不是这样假如螺距是20总共有40个滚珠，就用20/40=0.5作步长呢，那角度该填多少呢？如果不知道有多少个滚珠，只知道丝杠的长度要怎样操作呢
你说的太对了，要灵活去应用。（我后来也发现了那个小半圆，画了好几遍之后发现的）。
另外你好像升级为版主了，恭喜啊

[ 本帖最后由 gundamgx 于 2008-4-6 00:00 编辑 ]

gcwzt · 发表于 2008-4-5 22:21:55

提示: 作者被禁止或删除内容自动屏蔽

gundamgx · 发表于 2008-4-5 23:17:17

谢谢gcwzt，能否具体说说如何操作呢？我是个初学者，很菜。

gcwzt · 发表于 2008-4-6 21:23:48

提示: 作者被禁止或删除内容自动屏蔽

gundamgx · 发表于 2008-4-6 22:15:28

强啊!good good太感谢gcwzt了。受教了，我自己试试看。

qq470771786 · 发表于 2008-12-31 17:59:22

hao好强啊，我太菜了！！！！！！

gundamgx · 发表于 2009-6-21 12:57:53

:lol: caxa还是不错的
我还画了个车床的进给系统

[ 本帖最后由 gundamgx 于 2009-6-21 12:59 编辑 ]

tuodajiang · 发表于 2009-6-21 22:06:16

我的弹簧工具出来改不了参数啊，不自动弹出对话框啊，用右键加载属性改不了啊，帮帮我啊怎么回事啊!

hj2009 · 发表于 2009-10-10 14:05:47

学学呢感谢谢楼主

:victory: :victory:

xhchg · 发表于 2010-9-5 12:44:47

冬虫夏草高，实在是高！

wuyinyoutu · 发表于 2012-4-19 10:30:17

高手就是高手啊
