关于绘图标准，求助前辈

手扶拖拉机640 · 发表于 2008-4-5 02:21:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本人才毕业，有一点CAD的基础。现在看别人画出来的图都非常好看比如字体的大小啊标注的大小啊都感觉非常合适我自己画图都是凭感觉乱画看着挺不爽。我想请问一下关于绘图字体大小或者这一类的有没有什么统一标准。比如多大的图用多大的字体比较好符合标准。哪位前辈有关于能把图画的既好看又符合标准的这方面的资料谢谢分享下```

[ 本帖最后由手扶拖拉机640 于 2008-4-5 02:59 编辑 ]

woaishuijia · 发表于 2008-4-5 06:51:36

建议新来的朋友先看一下论坛首页和版区的置顶帖，在这里你可能得到意想不到的收获。
关于制图标准，你可以看一下论坛页面上面，有“搜索”和“论坛设施”等按钮，用“机械制图标准”作关键词搜索一下，有很多相关的帖子，在这里你能看到很多别人的有益的经验和资料。如果要下载这些资料的话，有些资料是不要“流量”随便下的，但有些是要“流量”的（我注意到你还没有流量），不过这不要紧，你可以到论坛设施里打工赚钱，很简单的。

aqaq521 · 发表于 2008-4-5 15:42:07

详细请查阅国家标准

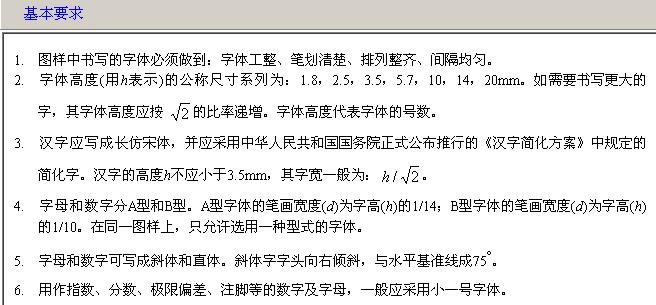

字体(摘自GB/T 14691-1993)

lhf999 · 发表于 2008-4-5 17:11:43

楼主看来没有机械制图的基础，建议下载一本“制图标准手册”或“机械制图手册”，比较系统的学习一下。
制图标准手册
http://www.3dportal.cn/discuz/vi ... A%D7%BC%CA%D6%B2%E1
机械制图手册
http://www.3dportal.cn/discuz/vi ... 6%CD%BC%CA%D6%B2%E1

luningbing · 发表于 2008-4-5 17:14:13

建议楼主去找一本关于机械绘图方面的专业书籍看看！

foremast · 发表于 2008-4-5 22:33:47

各单位画图的习惯都不太一样，先看看别人是怎么设置的
画几张图之后自己就有谱了
