高人们来帮忙分析一下GCr15热处理后的扫描电镜照片

star2002013 · 发表于 2008-4-7 09:07:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

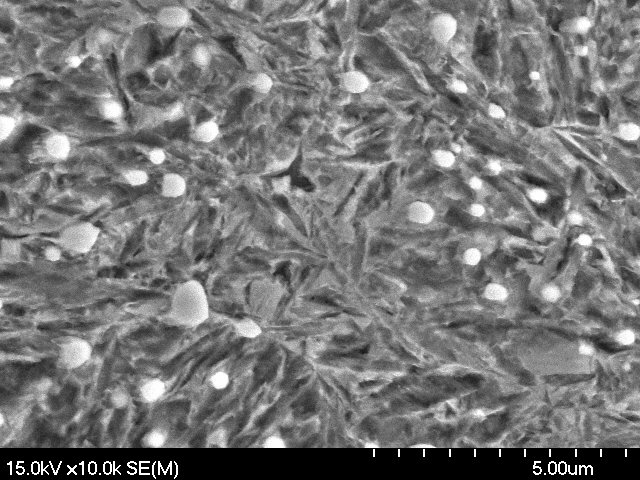

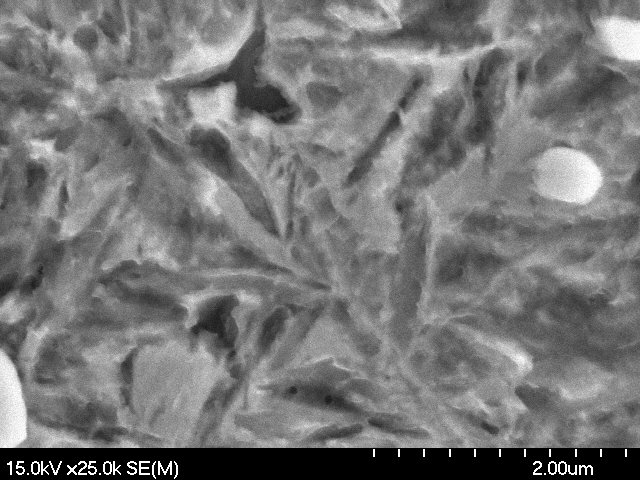

轴承钢正常热处理（845淬火）后，4%硝酸酒精浸蚀的扫描电镜照片，白色球状的是残留碳化物，组织是马氏体组织吧，那些组织上有颜色很暗的小洞是什么原因，或者是什么组织？另外，这上面能不能看出残余奥氏体组织？

hw1319 · 发表于 2008-4-8 14:33:17

试解释：
（1）有颜色很暗的小洞，为在晶粒角隅部位存在的低熔点夹杂物；夹杂物；碳化物脱离后留下的凹坑（较圆整）。
（2）因是金相试样的扫描电镜照片，鱼脊状的为马氏体，其它的也不一定全是残余奥氏体组织。

LLLDK3 · 发表于 2008-4-8 17:35:22

首先说一句，照相之前腐蚀的有点深，很多尺寸较大的未溶碳化物（图中白色块状物）都已经快脱落了。
1）颜色很暗的小孔洞应该是固溶处理时未完全溶解的小碳化物颗粒，在深腐蚀后脱落，形成小孔。
2）三角形的小裂缝应该是一个三角晶界，主要是一些硫化物，淬火后在腐蚀时发生脱落。
3）扫描电镜下无法区分残余奥氏体，如果想观察残余奥氏体应该采用EBSD方法，简单的可以通过金相观察腐蚀形貌，残余奥氏体一般为白色。或者抛光后在电子探针下进行面扫描也可以看得出来。

star2002013 · 发表于 2008-4-9 12:42:13

非常非常感谢上面两位HW1319和LLLDK3的分析！!
感谢LLLDK3提出的对残余奥氏体观察到建议！

star2002013 · 发表于 2008-4-9 12:57:43

当时腐蚀时间是15s，是不是太长了，一般要腐蚀几秒钟就可以了？
顺便再问问，通过金相观察要放大到几百倍？我放大到400×，感觉也看不出来残余奥氏体呀。是不是倍数太低了？

舞中飚歌 · 发表于 2008-4-15 00:57:36

我们公司经常做轴承圈热处理，GCr15的材料840淬火....几乎看不到残奥........
残奥需要深腐蚀才能看得到

舞中飚歌 · 发表于 2008-4-15 01:02:51

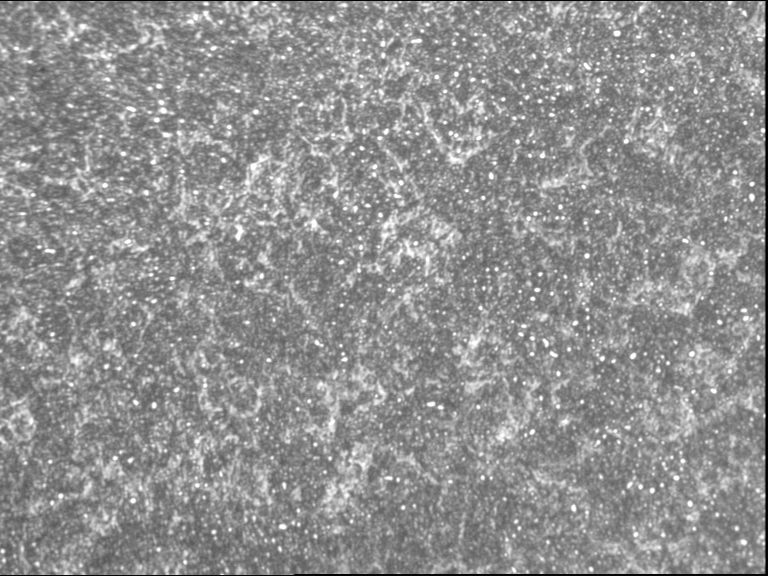

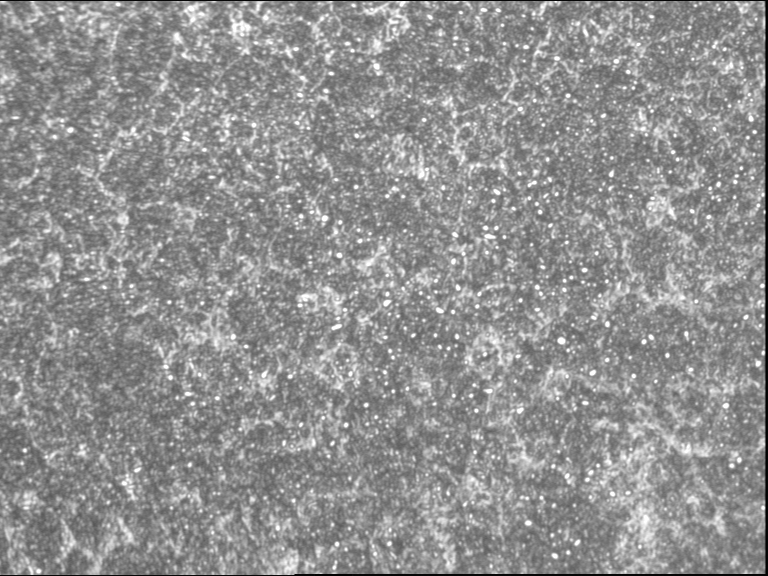

GCr15，840淬火，1000x

舞中飚歌 · 发表于 2008-4-15 01:06:48

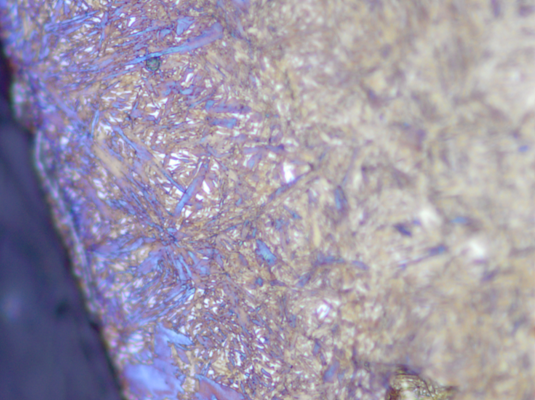

C18E，860淬火，1000X,照片中的白色在针状马氏体之下的就是残余奥氏体.......

weishijie111 · 发表于 2008-4-15 21:03:11

残余奥氏体4-6%最好，针状马氏体可以在淬火之前进行球化处理，然后淬火效果较好，双液冷却，可以减少残余奥氏体。

star2002013 · 发表于 2008-4-16 09:52:02

原帖由 舞中飚歌 于 2008-4-15 00:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. e4 m# u# b: }! q9 Q我们公司经常做轴承圈热处理，GCr15的材料840淬火....几乎看不到残奥........3 L, H- {* s6 y# [$ J- W
残奥需要深腐蚀才能看得到

残余奥氏体和马氏体哪个更容易腐蚀呀？

舞中飚歌 · 发表于 2008-4-19 20:04:45

当然是马氏体啊
残奥需要深腐蚀才能看到.............

gliufy · 发表于 2010-4-19 18:04:08

GCr15材料840度左右淬火，在光镜下是看不到残余奥氏体的，主要是因为残奥量太低，而且形态多为薄片状。

不得了 · 发表于 2010-4-19 21:09:13

同意楼上的说法，一般是很难看到的，可能需要特性的浸蚀剂

bmei00 · 发表于 2010-4-19 22:48:14

GCr15金相的显著特点是有高碳区和低碳区，呈眼镜状，低碳区是隐晶马氏体和大量未溶碳化物，高碳区是细针状马氏体、点状碳化物和残余奥氏体，在马氏体针之间有残奥，只有当碳化物溶解较多，出现针状马氏体时，在光学显微镜下才能看到残奥.

ccst004 · 发表于 2010-5-7 14:27:03

我是来学习得，我们公司准备买扫描电镜，但基础没怎么学，光靠工具不行吧

eddie999 · 发表于 2010-12-8 09:38:33

做个EBSD试试，扫描电镜看形貌深腐蚀，做成分浅腐蚀

		自动登录	找回密码
密码			注册

通知

[求助] 高人们来帮忙分析一下GCr15热处理后的扫描电镜照片

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

浏览过的版块
