[分享] 专业教师计算辅助设计技能竞赛AutoCAD试题

[复制链接]
发表于 2008-4-27 19:21:51 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
专业教师计算辅助设计技能竞赛AutoCAD试题

专业教师计算辅助设计技能竞赛AutoCAD试题.rar

52.45 KB, 下载次数: 122

发表于 2008-4-27 20:48:09 | 显示全部楼层 来自: 中国广东佛山
觉得自己还不能完全掌握,下来学习学习
发表于 2008-4-27 21:23:10 | 显示全部楼层 来自: 中国江苏镇江
总共2题!如图:: f7 [; l" M% p8 ^; j

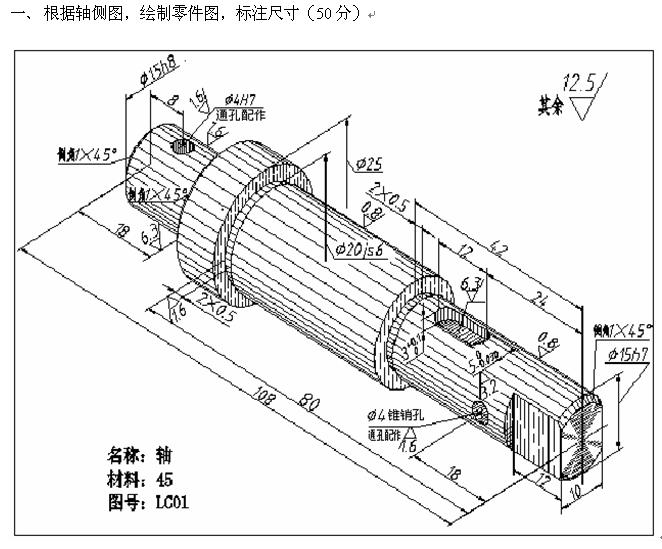

第一题:绘图要求及评分标准:
0 s) }, i7 d9 [; x1、将粗实线宽度设置为0.3mm,细实线的宽度设置为0.15mm,颜色一律为白色。, o: }7 j& o3 D+ w( o" \) Q
2、视图正确,每错1处线条扣1分;
+ u1 `1 t( r" i+ P2 l3、尺寸标注合理,每错1处扣2分;
1 T. |* M& s  ]9 [, U4、表面粗糙度标注正确,每错1处扣2分;
5 n# T  h" e, O3 x1 a5、视图布置合理,不当者视情况扣18分。6 A8 L; d! m3 p# R, A, l: ]$ a, q; E

; \0 ~: c5 J0 @

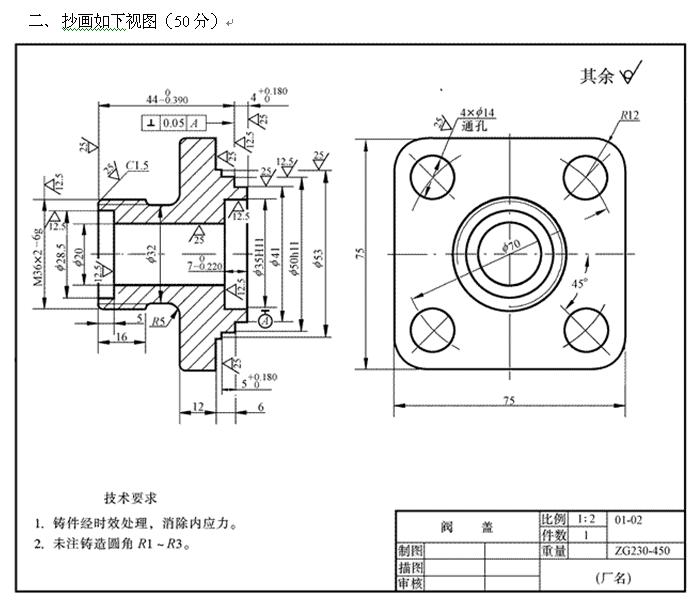

1 f% Q' a/ j* r- U; @9 W5 k4 d第二题:绘图要求及评分标准:$ O) S- _+ o# d; ?0 J
1、将粗实线宽度设置为0.3mm,细实线的宽度设置为0.15mm,颜色一律为白色。4 f5 d) j: V: M3 Z
2、图形的布置,尺寸、形位公差、表现粗糙度的标注等应与上图完全一致,每错、漏1处扣2分。# Y3 I# [3 ~5 ^, H3 u

4 J5 E9 M2 w% T4 _3 l: \
+ h0 i6 W" l: b! S$ K总共时间为180分钟
