如图的标注在2004里面如何快速实现

Repa · 发表于 2008-5-23 12:45:21

您需要登录才可以下载或查看，没有帐号？注册

x

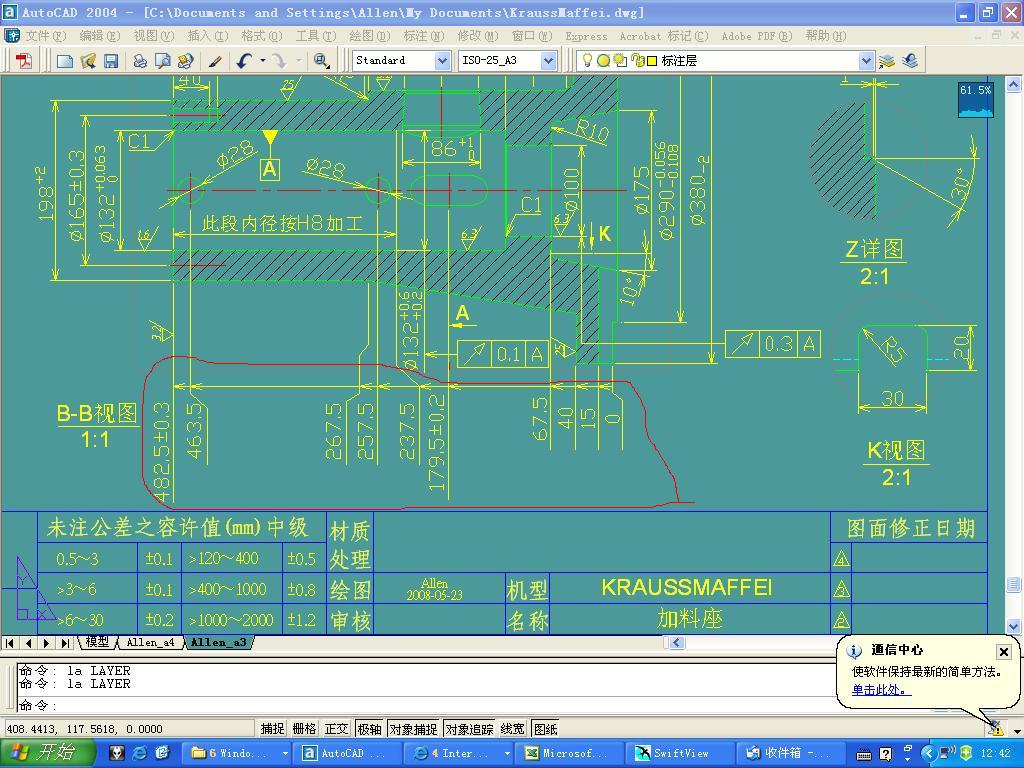

国外客户常采用的标注方式，就是避免空间不够的时候拉很多条尺寸线，所以设定0点参考线，
其他的位置都相对此参考线标注尺寸。

此图我是把尺寸线打断后排列好的，不知道有没有直接这样标注的设置，希望高手指教。

sealive_leafage · 发表于 2008-5-23 14:04:14

粗略弄了下，基本上达到要求效果，感觉不是很好，希望有高手出招！

flxsp · 发表于 2008-5-23 14:22:19

绘制多条平行线，再用文本命令！或者直接做成一个块，把标注加属性，插入里输入尺寸就行了。

[ 本帖最后由 flxsp 于 2008-5-23 14:23 编辑 ]

细看涛生 · 发表于 2008-5-23 14:26:40

用坐标标注的话,不知道能不能调出箭头来, 怎么办呢?

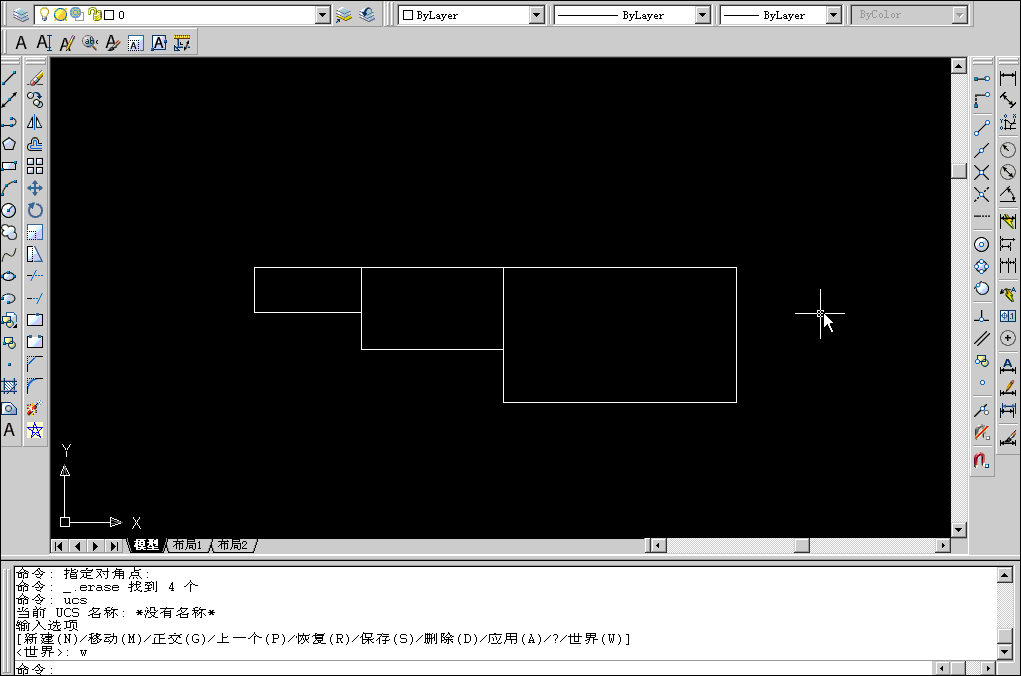

我想,只能先用坐标标注出各个点的距离,然后再使用引线画出两条坐标线之间的箭头和直线.标注坐标之前,记得更改ucs位置.

细看涛生 · 发表于 2008-5-23 14:31:24

呵呵,一楼比我先出来,可是用引线画要比用那个方法画箭头更快.
这种情况,我一般都换成基线来标.

Repa · 发表于 2008-5-23 18:41:22

请教楼上的，标注坐标的话是不是意味着一幅图里面只能标注一次？
想这样做，但是没有去试

lbs.abc · 发表于 2008-5-24 21:44:00

建个块吧，或者自己慢慢调整

woaishuijia · 发表于 2008-5-25 08:01:06

CAD2005以上版本都可以基本实现楼主要的效果，2004已经很久不用了，能否实现说不准。

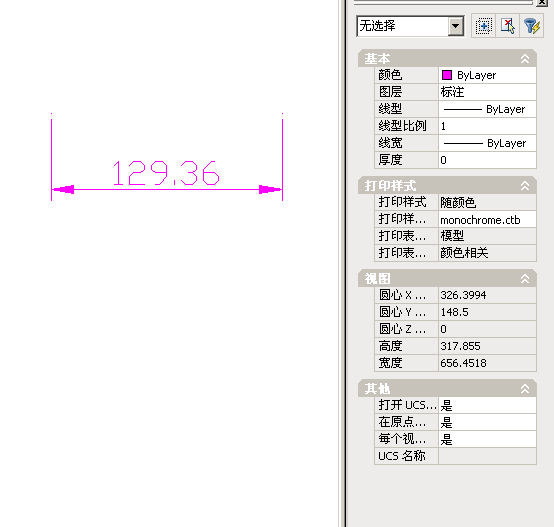

下图是在特性管理器上修改单个标注的过程，供参考。实际使用时可以框选所有想修改的标注在特性管理器上一起改或者用格式刷。或者新建个样式。

Repa · 发表于 2008-5-26 08:16:16

呵呵，谢谢大家的帮助
越来越觉得三维就像一个大家庭
谢谢大家

昨天买了本UG方面的书，个人觉得入门挺不错的，待会空了发介绍上去看大家有没有需要
需要的话准备传倒FTP里
老是在这里得到帮助，也想回报一下论坛
斑竹到时候如果看到了给我审核一下啊，还不知道怎么往里面传东西，汗一个

maoyangmy · 发表于 2008-5-26 08:37:45

可以用引线标注试试，我没有试出来，希望高手指点

雪之笨笨 · 发表于 2008-5-28 16:39:30

强人还多啊学习中
