[讨论] 那种方法可以最快画出它

[复制链接]
发表于 2008-5-28 10:24:59 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

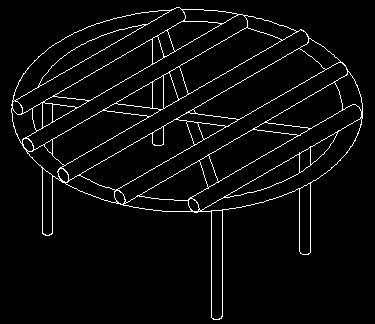

我是个新手,前天去面试,boss给了个园筆排让我画,就是烧烤用的,第一感觉简单,后来在发现以前根本没思路。
- l* ^. B$ P. H筆排是圆柱焊接成的 ,一个圆环上面焊接一排园棍,长短不一,在焊接四个园棍跟排列的棍垂直,
- E. ~0 Q) u6 U7 T* N) B
! U' X5 y" g" {8 A/ C发现真的没思路了
& K: B& m( V, G9 E; a6 p  [1.先画一个园棍,插入装配体后阵列,可是怎么与圆环定位?5 c; N6 J; ]0 A, Z! V- t% V
2.排列园棍怎么刚好排列到圆环上,长的怎么能截断?棍排焊接在圆环上,不是内侧。# X8 S4 d4 n# j* m9 p
3.垂直的四根棍子,怎么与排列棍子配合,需要哪些关系呀?
. B4 v9 S; g3 ~0 Y; v1 x. P; M) V, ^! t( W' y' ^# |+ Q) d
所有棍子直径均为4mm,圆环直径为180mm,棍排间距为20左右 高度为100mm2 P' [4 p  D, z0 ~
1 l. W  b! b5 W5 ^
谁能画个2006版的传上来 我谢谢他了; ^2 `# |- T; x% d5 ]( A# [6 ^6 A
发表于 2008-5-28 10:48:40 | 显示全部楼层 来自: 中国重庆
可用线型阵列,应该可能解决,用自上向下设计思路
发表于 2008-5-28 12:51:55 | 显示全部楼层 来自: 中国重庆

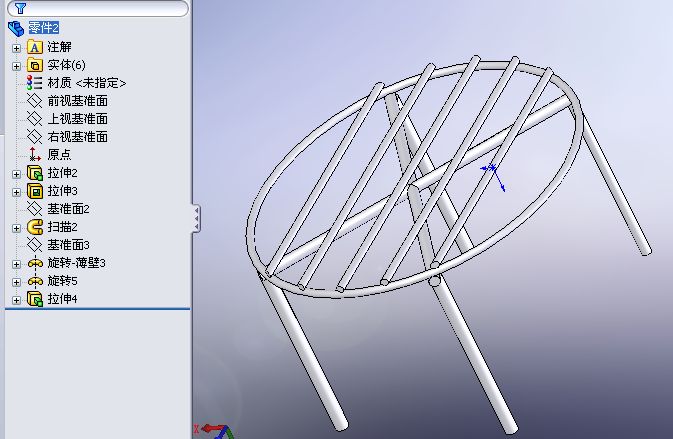

怎么没有人参与,我做了一下,效果不满意,奏个热闹。
 楼主| 发表于 2008-5-28 13:15:40 | 显示全部楼层 来自: 中国广东广州
楼上的 能用2006画一个文件传上来嘛 想学习一下
发表于 2008-5-28 13:20:47 | 显示全部楼层 来自: 中国河北沧州
烧烤的话,那中间的十字形铁棍我觉得就不必要添加了,因为又不承受很大的重量。简单一点就好了。
 楼主| 发表于 2008-5-28 14:01:08 | 显示全部楼层 来自: 中国广东广州
问题是我想知道怎么画 那些工艺不去管它啦
发表于 2008-5-28 15:58:55 | 显示全部楼层 来自: 中国河南开封
最好按加工画,先在结构构件里自定义一个圆形轮廓,在制作焊件,如果熟练,很快的,我做了一下,用了将近一个小时,原因是我画的圆轮廓默认穿透点在边线上,结果应用到结构构件时,提示轮廓不对;如果圆心做为穿透点,又不符合题意:经过验证,可在圆轮廓草图边线上加一个点,并把此点设为穿透点就OK了。1 _+ `; n5 h9 J
祝你好运
发表于 2008-5-28 19:18:16 | 显示全部楼层 来自: 中国上海
勾选“随型变化”选项
发表于 2008-5-28 19:18:58 | 显示全部楼层 来自: 中国上海
记得添加尺寸约束
发表于 2008-5-28 20:12:17 | 显示全部楼层 来自: 中国浙江舟山
原帖由 lioy 于 2008-5-28 14:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 {$ q  V' q  m$ F
问题是我想知道怎么画 那些工艺不去管它啦

1 Z( f+ u" h4 e. ?% y7 U4 i/ s楼主到这里来了啊,前些天在cad那里讨论过了,呵呵 可惜我还是不会用装配体
发表于 2008-5-31 15:43:47 | 显示全部楼层 来自: 中国浙江嘉兴
是啊,随形阵列一定可以的啊
