几种常用钢的分别？

mideas

20钢
8 a6 w, A! b8 Q5 n- J统一数字代号U20252
GB/T——20（国标）
ISO——标准中无此钢代号（国际标准）
2 ~2 l6 o* C8 F0 j6 {$ U% S. hГОСТ——————20（前苏联）
ASTM——1020（美国）
2 S2 Y0 [" {7 {$ ?2 |3 C: I! rJIS——S20C（日本）
DIN——C22（前联邦德国）
) |+ Q4 b: d4 }BS——1C22（英国）
! I  T( Y- j9 w* mNF——C22（法国）
2 G5 g$ C( g' Q8 O注：国内牌号中有些钢在ISO中无代号。
+ q+ x8 v- d4 H20成分：
0 a2 ]9 H! t# }% t5 kC——(0.17～0.24)%
9 @, m6 b* |  x9 ]/ E; nSi——(0.17～0.37)%
Mn——(0.35～0.65)%
1 }; V, T9 k$ b( W0 M  q1 jP——≤0.040%
$ l7 B) a/ C7 L- X" x# US——≤0.040%
2 h8 K7 x9 X0 f/ b屈服点σ^s——不小于250MPa
8 T+ D/ H' O' l/ y- x# }' M抗拉强度σ^b——不小于420MPa
% I1 y$ z! c& _) L  f6 `伸长率δ————不小于25％
断面收缩率ψ————不小于55％
* K' j; L' a" q$ Y2 }冲击韧度a^K——无
硬度HBS——热轧钢156
$ x* c& U5 o# h' M4 ~302对应我国牌号1Cr18Ni9，化学成分如下(%)：
' A7 t/ N1 E8 A: LC<=0.15
Si<=1.00
4 C8 Q4 Z; K) Y8 y# h. n& Q6 H! |Mn<=2.00
P<=0.035
S<=0.030
2 z3 [- B2 t! f( _Ni=8.00~10.00
# b9 X% S! B, E! f- M0 yCr=17.00~19.00
; n. F0 R6 X, a

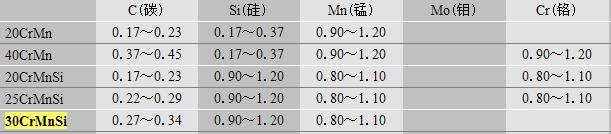

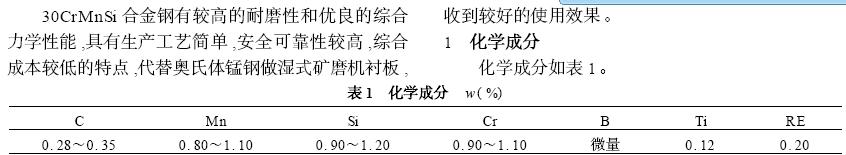

" ~  s. C' ^  O8 g[ 本帖最后由 mideas 于 2008-5-30 20:40 编辑 ]

mideas

材料名称	材料牌号	材料状态	抗剪强度 /MPa	抗拉强度 /MPa	伸长率 5 T- i8 O, `$ G$ Q0 C	屈服点 /MPa	弹性模量 /MPa
电工用工业纯铁C>0.025	DT1 DT2 DT3	已退火的 0 A' s( \5 e) L* L4 |$ d" N& d3 @- |	180	230	26
电工硅钢	D11、D12 D21、D31 D32、D370 D310~340 S41~48	% ], I5 b9 s1 x% s! Z) V2 p$ p( u, f1 ] 已退火的	190	230	26
普通碳素钢	Q195	未经退火的	260~320	315~390	28~33	195
	Q215		270~340	335~410	26~31	215
	Q235		310~380	375~460	21~26	235
	Q255		340~420	410~510	19~24	255
	Q275		400~500	490~610	15~20	275
碳素工具钢	08F	已退火的	220~310	280~390	32	180
	10F		260~360	330~450	32	200	190000
	15F		220~340	280~420	30	190	- N6 x; T9 I; x" @7 R
	08		260~340	300~440	29	210	198000
	10		250~370	320~460	28	—
	15		270~380	340~480	26	280	202000
	20		280~400	360~510	35	250	21000
	25		320~440	400~550	34	280	202000
	30		360~480	450~600	22	300	201000
	35		400~520	500~650	20	320	201000
	40		420~540	520~670	18	340	213500
	45		440~560	550~700	16	360	204000
	50	已正火的	440~580	550~730	14	380	220000
	55		550	670	43	390	—
	60		550	700	12	410	208000
	65		600	730	10	420	—
	70		600	760	9	430	210000
碳素工具钢 ' V. g2 n9 R+ e+ ?	T7~T12 T7A~T12A	已退火的	600	750	10	—	—
	T8A	冷作硬化的	600~950	750~1200	—	—	—
优质碳素钢	10Mn	已退火的	320~460	400~580	22	230	211000
	65Mn		600	750	12	400	21000
合金结构钢	25CrMnSiA 25CrMnSi	已低温退火的	400~560	500~700	18	950	—
	30CrMnSiA 30CrMnSi		440~6000	550~750	16	1450 850	—

LLLDK3

首先说一下这几种钢的的不同，20钢属于优质碳素钢，碳含量0.20左右，强度较低，一般用作工具钢。30CrMnSi属于合金钢，热处理以后强度较高，耐磨性也较好，但是含碳量和Mn、Si合金元素限制了它的变形能力。1Cr8Ni9属于奥氏体不锈钢，不可以通过热处理进行强化，可以通过冷作硬化方式强化。由于常温为奥氏体结构，变形性能良好，适合冲压成形，唯一的缺点是价格很高。

qql1982

20钢属于优质碳素结构钢，30CrMnSi是常用的高强度结构钢，淬透性高，用于在振动负荷下工作的焊接俄i结构和铆焊结构，1Cr18Ni9属于奥氏体不锈钢，经冷加工有高的强度。

zyzxct

20钢的冷作性能最好，30CrMnSi其次。1Cr18Ni9Ti是奥氏体不锈钢，最难冷作，形变强化能力极强。20钢含碳量很低，强度等也低，通常还须渗碳。若低的强度就够用，就没必要用20钢，Q235（老的牌号A3）就行。30CrMnSi是高强度钢的一种，冲压后应有淬火工序。

yjh25

肯定是1Cr18Ni9最好弯曲了，因为它是奥氏体钢，而20钢是碳素钢，剩下的是合金钢。

csl01514218

针对3楼表格,65Mn应该属于合金钢吧
