这个手柄怎么画？

brightsjf · 发表于 2008-6-19 13:44:39

您需要登录才可以下载或查看，没有帐号？注册

x

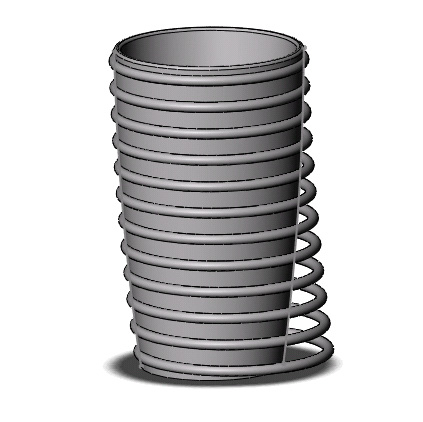

各位大侠，请问这个手柄该怎么画。右边的环行也要跟左边一样贴着弧线走？谢谢。

[ 本帖最后由 brightsjf 于 2008-6-19 13:46 编辑 ]

brightsjf · 发表于 2008-6-19 13:57:50

江湖救急啊，大侠快出招啊。最上面这个环如何沿弧线轮廓阵列啊？谢谢。

[ 本帖最后由 brightsjf 于 2008-6-19 13:59 编辑 ]

chenjun520601 · 发表于 2008-6-19 14:10:46

利用不老叔的随形阵列即可以实现，
可参考此帖：http://www.3dportal.cn/discuz/vi ... hlight=%D5%F3%C1%D0

brightsjf · 发表于 2008-6-19 14:45:51

随形阵列不懂啊，高手快来啊。

大洗衣盆 · 发表于 2008-6-19 15:15:36

喊啊喊的...人家给你支招了..自己不学 ,不看.

brightsjf · 发表于 2008-6-19 15:19:41

这是什么招啊，学不会啊。那个6.5是什么的尺寸啊？

[ 本帖最后由 brightsjf 于 2008-6-19 15:23 编辑 ]

hahap · 发表于 2008-6-19 15:27:48

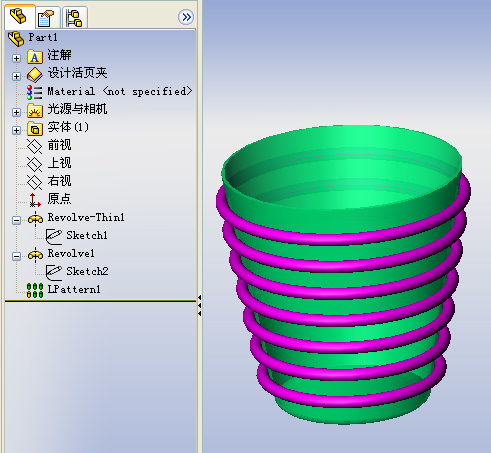

这么好的教程还不好好学，真的对不住不老叔的辛劳，拿你没办法了，给你个源文件，但愿你能参透

SW2007文档：

Part1.rar (209.4 KB, 下载次数: 31)

brightsjf · 发表于 2008-6-19 15:30:06

谢谢啊，现在上班啊，救急啊。总算成功了，我那个环是用扫描画的，所以不成功，哎。

[ 本帖最后由 brightsjf 于 2008-6-19 15:46 编辑 ]

机械火 · 发表于 2008-6-19 17:53:07

学了一招！！
反复练习了好几次，这个功能真是方便呢！

hbycxam · 发表于 2008-6-19 19:59:32

用椎型螺旋线不行吗?

xuhongejo · 发表于 2008-6-19 20:37:28

原帖由 hbycxam 于 2008-6-19 19:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif s& T; c4 a- x+ r# @6 f$ U" i0 K
用椎型螺旋线不行吗?

这样更随意些，只要想得到就一定做得出。

zxq2008 · 发表于 2008-6-19 22:05:39

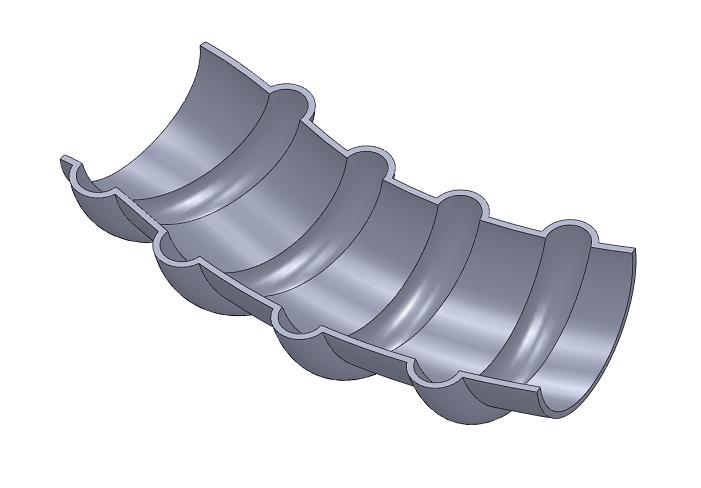

最简单的方法就是用草图进行旋转特征，也能达到效果。

条条大路通罗马。

jsmoka · 发表于 2008-6-19 23:50:00

楼上的方法也太浪费时间了

joezone · 发表于 2008-6-21 18:18:23

这个都很基本，初级者就能化画阿，楼主要多学习
