在工程图中，如何保证直线穿过圆心，附图。

hux0730 · 发表于 2008-6-24 13:39:05

您需要登录才可以下载或查看，没有帐号？注册

x

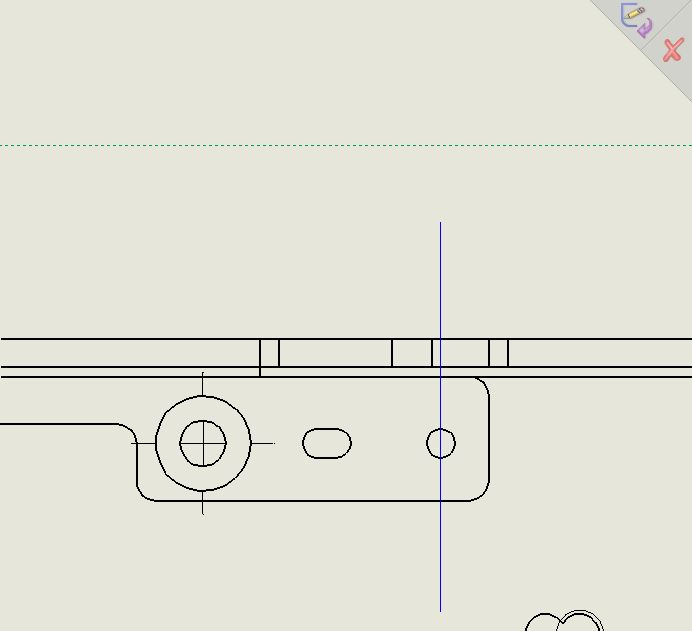

要做剖面图的时候，画一根线段，如何保证这根线段刚好穿过圆心呢？没有这个约束啊。

我也知道添加草图点的方法，但草图点在图中是会显示出来的，不符合要求。

chenjun520601 · 发表于 2008-6-24 14:06:14

先让直线竖直，然后选择圆心与直线重合即可，或者先捕捉到圆心，然后再画直线！

[ 本帖最后由 chenjun521208 于 2008-6-24 14:07 编辑 ]

hahap · 发表于 2008-6-24 17:31:52

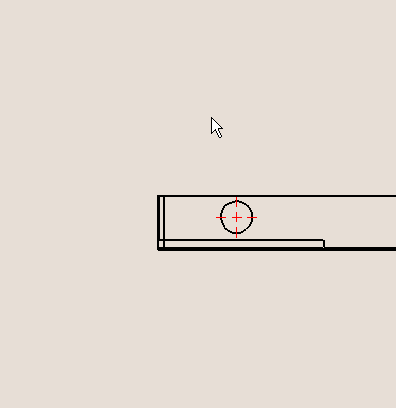

可以在画中心线时自动捕捉圆心，也可画好中心线后拖动中心线到圆心上。

aries_1986 · 发表于 2008-6-24 17:38:44

我想问下，楼上的动画是怎么录制的

hzjun · 发表于 2008-6-24 17:48:02

动画怎么弄的啊，传授一下啊

hahap · 发表于 2008-6-24 17:56:39

原帖由 aries_1986 于 2008-6-24 17:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif( _. j# s0 _6 F F G/ D+ x( \* r
我想问下，楼上的动画是怎么录制的

原帖由 hzjun 于 2008-6-24 17:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 ?$ L+ ^3 K; L/ B1 B4 V6 C1 H动画怎么弄的啊，传授一下啊

在百度里输入“Camtasia Studio 4”搜索，下载，用这个软件来录，录好后转存成GIF格式，就可以发到论坛。

hux0730 · 发表于 2008-6-25 09:12:50

方法不错。这条线是穿过圆心了，只是没有固定下来。因为没有约束。

只能这样了。

ps.gif动画工具我以前也发过这么一个帖子，你们可以去下载一下。很小很好用的。

段旭 · 发表于 2008-6-25 09:49:23

还可以,画点在圆心上,在把点约束在直线上

zxq2008 · 发表于 2008-6-25 22:27:09

可以先给圆添加中心线，然后再画线，并增加几何约束，定义重合。

hux0730 · 发表于 2008-6-26 09:28:25

原帖由段旭于 2008-6-25 09:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 n4 U$ u$ R( M3 o1 G+ H( d还可以,画点在圆心上,在把点约束在直线上

这个方法，出现的效果就是圆心处出现了一个草图点，打印的时候依然在那里，很不专业。
如果有办法隐藏这个点就好了。
如下图中的长圆孔上的草图点那样。

jnshijin · 发表于 2008-6-26 11:29:36

3楼做的真好，一看就明白。

mr.lee · 发表于 2008-7-28 08:36:20

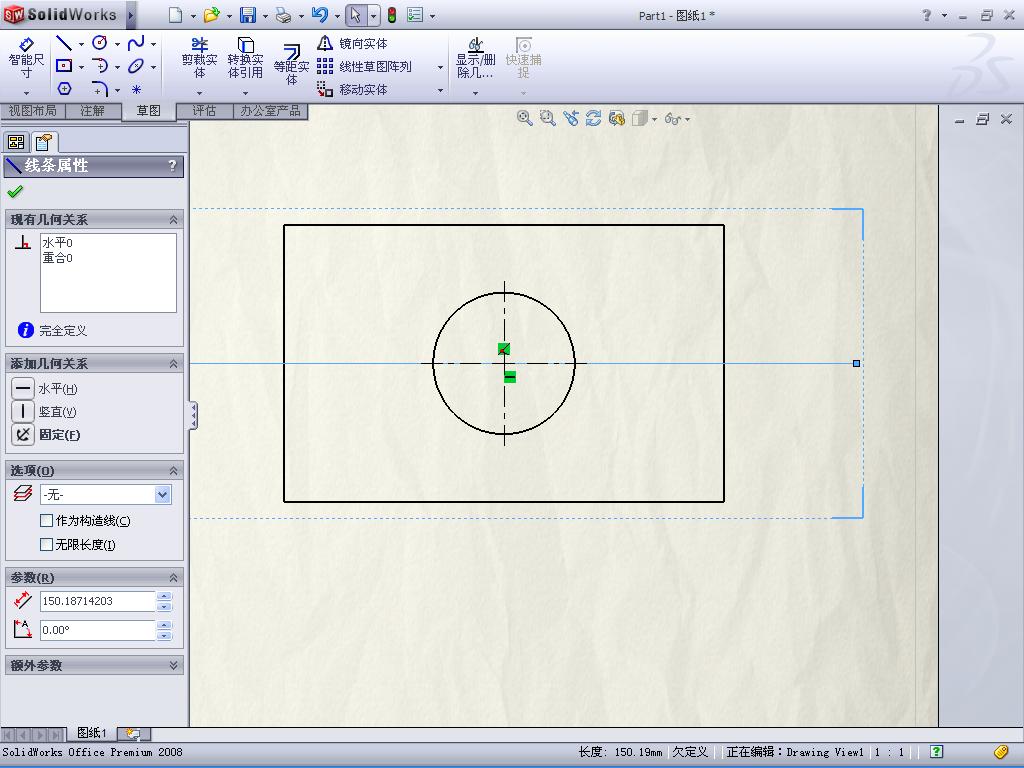

我试了试，用3#楼的办法线段是可以完全定义的；
我用的是2008版的，不知道是不是老版本不可以?

hux0730 · 发表于 2008-7-28 14:03:14

有劳mr.lee版主大人过目，我试用过之后，觉得hahap兄（三楼）的方法可行，现在也是这么使用的。
我用的07版，那样操作并没有固定下来，不过已经可以满足出图需要了。

liyanhai · 发表于 2008-7-28 14:16:04

使用扑捉功能来获取圆心吧

hux0730 · 发表于 2008-7-28 14:32:25

原帖由 liyanhai 于 2008-7-28 14:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
r5 V A. b- @使用扑捉功能来获取圆心吧

草图设置中已经“激活捕捉”了。
不知兄台所指捕捉和三楼的动画中有何不同之处。

lfenger2008 · 发表于 2008-7-28 23:37:15

三楼的做法很不错！good

明剑风流 · 发表于 2008-7-29 16:45:46

使用定义，约束，确保直线过圆心即可！

zxq2008 · 发表于 2008-7-29 22:43:45

最简单的方法就是用草图的自动捕捉功能。
