引线标注

edwardz · 发表于 2008-6-30 10:43:52

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

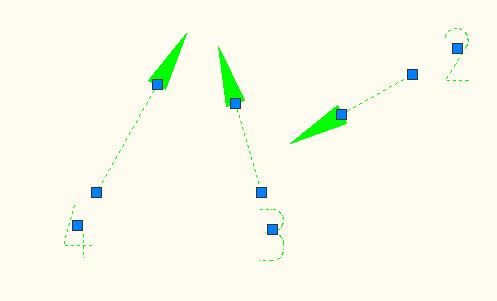

想要得到上图右边的样式，文字在引线尾巴指向的正中，请教如何设置？

woaishuijia · 发表于 2008-6-30 11:38:53

新版本的“多重引线”有这个功能

edwardz · 发表于 2008-6-30 12:00:54

用的就是新版本的多重引线，改来改去没有找到设置。

woaishuijia · 发表于 2008-6-30 13:00:09

“多重引线样式”（MLEADERSTYLE）在“格式”菜单下面，“多重引线”工具栏上也有。
在“多重引线样式”管理器的“引线结构”选项卡中修改“基线设置”，取消选择“自动包含基线”；然后再在“内容”选项卡中修改“多重引线类型”为“多行文字”；在“默认文字”中输入一段文字，在右面就可以预览效果了。还可以进一步修改下面的“引线连接”得到其它效果，在右面的预览中就可以直接看到。

edwardz · 发表于 2008-6-30 13:34:12

文字有三种对齐样式，其中水平是要求的，但上面的图中，文字不在引线尾巴正对中。这个设置还是不行。

2005llnn · 发表于 2008-6-30 16:06:32

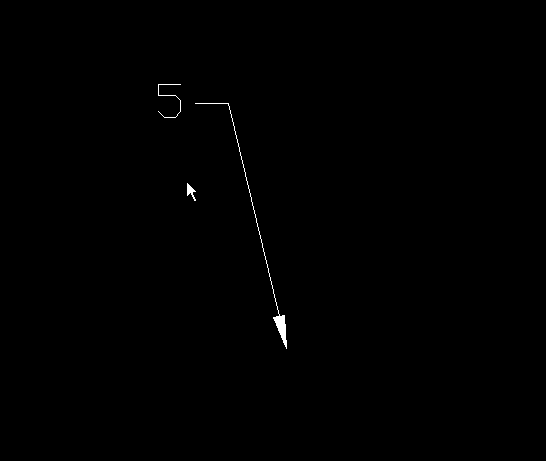

将引线旋转一下就可以了

edwardz · 发表于 2008-6-30 19:18:18

晕倒，楼上太有创意了

但是每个都这样来做太麻烦了啊，还有简单一步到位的做法么？

joseflin · 发表于 2008-6-30 20:33:08

指令QLEADER
Specify first leader point,or<setting>(setting) : ENTER
按Leader Line & Arrow→Number of point→勾选No limit

edwardz · 发表于 2008-6-30 22:01:22

no limit是说引线转折的点没有限制吧，这跟文字的位置怎么样没有关系。

hbh0606 · 发表于 2008-6-30 22:31:20

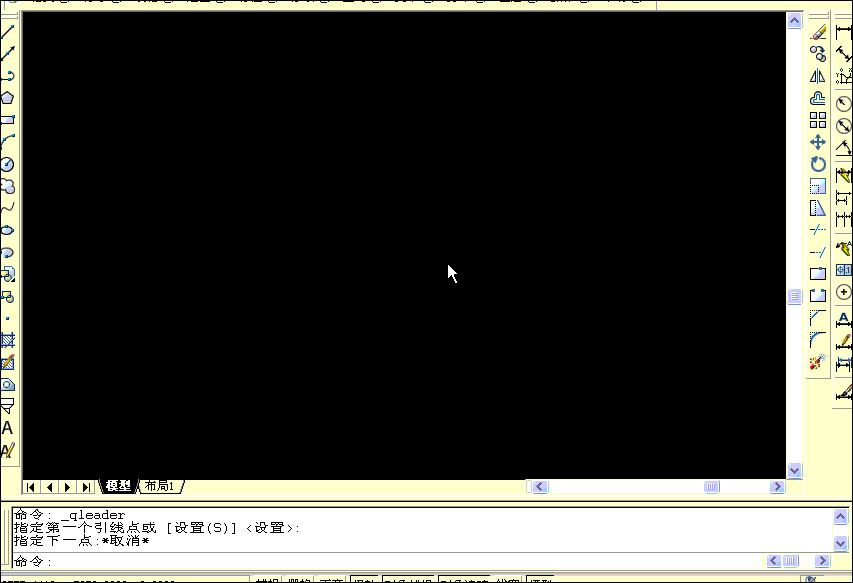

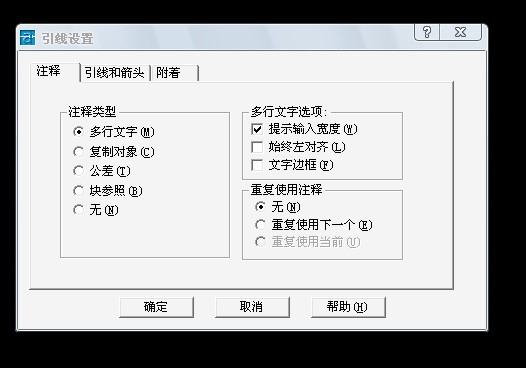

输入qleader命令，然后回车确认，系统弹出如下图后进行设置：

ssytuutuu · 发表于 2008-6-30 22:48:13

格式—多重引线样式—修改—内容—引线连接—第一行底部
左右都设置成一样就可以了

edwardz · 发表于 2008-7-1 13:38:00

不行的，试一下就知道了。

wyhjsjwyh · 发表于 2008-7-1 14:37:52

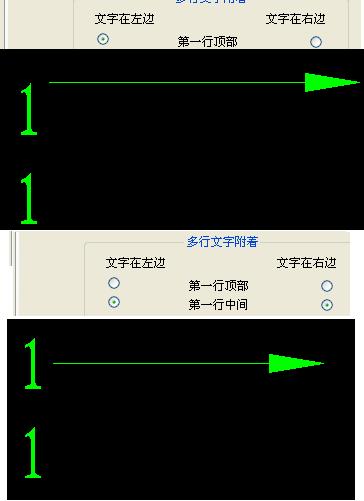

按10楼的打开对话框，然后在“附着”选项卡里，选“第一行中间”或“最后一行中间”，确定，再试试看。

edwardz · 发表于 2008-7-1 23:14:55

楼上的只有在水平的情况才有效。但是，所要求的是这样：
1）文字的对齐方式：水平，正中对齐（文字中心）
2）引线箭头要对正文字的中心（文字中心、箭头、引线，三点一线）。
3）引线是任何角度的，不仅仅是水平或垂直。

[ 本帖最后由 edwardz 于 2008-7-1 23:26 编辑 ]

wyhjsjwyh · 发表于 2008-7-2 09:01:15

还有一个老办法就是手动添加注释。在引线设置的注释类型里选择“无”。画好引线后手动添加单行文字，这样就可以满足要求。

edwardz · 发表于 2008-7-2 19:52:30

感谢楼上，这个老办法很好。
