[求助] 提供一对斜齿圆柱齿轮的主要参数！

[复制链接]
poxiangzi
发表于 2008-7-10 09:44:10 | 显示全部楼层 |阅读模式 来自： 中国江苏泰州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
不知谁能否提供一对斜齿圆柱齿轮的主要参数！公司新买了4轴机床，想做一对斜齿圆柱齿轮检验机床性能！
% P& M8 \, D( c" C# J* h! ~' s; G( F% `! E# K, U6 y! J
现有的坯料是铝棒料，直径为74mm、99mm，不知道有没有合适的斜齿圆柱齿轮！, x8 V/ n6 S* c8 R
* ^: r' J1 @5 d# P% @2 f0 R6 \) U
需要如下主要参数：齿数、模数、压力角、螺旋角等，不胜感激，如果有图纸就更好了！
回复

举报

zhouxxnc
发表于 2008-7-10 10:00:53 | 显示全部楼层 来自： 中国江西南昌
你应该先告诉我们，你有何种参数的滚刀先！！！不然给你也没用。
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-10 17:44:58 | 显示全部楼层 来自： 中国江苏泰州
R4、R3、R25、R2、R15、R1、R075、R05等各种整体球铣刀！* B! e0 x; e6 C8 V% i9 x7 M0 G
* U) D9 J; W: h: Y7 u
当然刀尖圆角铣刀、端铣刀都有。& q2 |: o# |2 r8 \! ~' H7 K

6 Z2 _; S- k- c) @8 A$ }谢谢！7 \$ Y: N8 }+ `+ c7 X. \# n
+ n" b$ q) P" J2 M
回复 支持 反对

举报

hero2006
发表于 2008-7-10 20:25:52 | 显示全部楼层 来自： 中国江苏苏州
有点不懂，怎么用铣刀来铣？" ~8 R. C. F2 ]" @6 I" g
试试这个：
# M: }# g" n6 d' Z0 n
法面模数( @( Q( k- V$ s& I" f; s
mn3
小齿轮齿数z122
大齿轮齿数z230
小齿轮法面变位系数xn10.15
大齿轮法面变位系数xn20.1676159
法面分度圆压力角αn20
法面齿顶高系数han*1
法面径向间隙系数cn*0.25
分度圆柱螺旋角β9.5
实际中心距a'80
小齿轮分度圆直径d166.918
小齿轮齿顶圆直径da173.743
小齿轮齿根圆直径df160.318
大齿轮分度圆直径d291.251
大齿轮齿顶圆直径da298.182
大齿轮齿根圆直径df284.757
小齿轮跨齿数k13
小齿轮公法线长度Wk123.41
大齿轮跨齿数k24
小齿轮公法线长度Wk232.653
回复 支持 反对

举报

myfunction
发表于 2008-7-10 21:42:15 | 显示全部楼层 来自： 中国广东深圳
原帖由 poxiangzi 于 2008-7-10 09:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 R) I" r* C( R3 p* w! x
公司新买了4轴机床，想做一对斜齿圆柱齿轮检验机床性能！
" e9 ]; a+ k& U) h7 x3 |6 f9 X
, o8 |8 ]9 u+ T) c/ T* k3 ?
准备用铣刀铣齿轮？强！6 n; p( a. q$ q1 v1 [3 ?
, H: Z1 T7 i6 `  }. {, ~1 C' l
把齿轮做出来以后，不知楼主怎么知道该齿轮好不好？又怎么通过该齿轮来评定机床的性能？
4 s- N! }) E. q9 c2 H9 G  a很有兴趣想知道。
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-11 08:02:21 | 显示全部楼层 来自： 中国江苏泰州
用铣刀铣齿轮只是为了验证机床的性能，批量生产当然用滚齿效率高。
7 a. v# x% z- X9 ~2 L* ?$ O8 M) C+ i- c
我们这里有MM公司的Sigma3齿轮测量中心，马上下半年Zeiss三坐标就到公司，所以齿轮的检测是没有问题的！
7 }; b- j2 Y, M6 G
+ `, {; ^! n! v7 N$ H请大家多多指导！
6 C, B% _' F/ C- x0 {+ z  @- [$ d( x) N3 A3 [) e
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-11 08:05:29 | 显示全部楼层 来自： 中国江苏泰州
原帖由 hero2006 于 2008-7-10 20:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* j) D9 D! w+ ~有点不懂，怎么用铣刀来铣？+ z3 f0 `0 N9 L- e3 F7 @! X/ Y
试试这个：
9 \4 E* ]9 D: H+ T4 y法面模数
3 r) W& E# A! }* Z* _' p/ ymn3小齿轮齿数z122大齿轮齿数z230小齿轮法面变位系数xn10.15大齿轮法面变位系数xn20.1676159法面分度圆压力角αn20法面齿顶高系数han*1法面径向间隙系数cn*0.25分 ...

+ k/ d7 ?+ S0 M; |  l' a6 F( I- t, T0 x2 i: M
谢谢大版主了，有没有螺旋角更大的呢？这样铣起来更带劲！9 J3 Q. a% D' K6 ?" p6 p( E( e
3 a3 F; `2 t$ D4 J" _
老大的齿顶圆直径是不是算错了，齿根圆直径倒是一样的，我的齿顶圆直径为
3 m1 Y1 h5 Y4 {* ODa1=
73.8177365
) U' r% ^9 o% {( h
Da2=
98.25715427
8 b0 B, P5 w% C7 l8 U0 o  p/ Y" L
' j" @' G: ~) ~* e3 O1 `8 b4 u. J
老大请检查一下！
* g+ I3 N" F$ E, d+ m
! s. ^( U5 h* R8 Z: `不过我下来一个软件和版主的计算是一样的，请版主赐教！& a5 n/ G' D2 f

$ ]) c' M+ K/ u- W6 P& N- K  ~[ 本帖最后由 poxiangzi 于 2008-7-11 10:50 编辑 ]
回复 支持 反对

举报

hero2006
发表于 2008-7-11 11:31:24 | 显示全部楼层 来自： 中国江苏苏州

回复 7# 的帖子

因为是角变位齿轮，这里就有齿顶高降低值，所以单个计算与啮合计算是有差别的。
- _% j7 P. L' {. _9 o' `1 s不过按你的计算问题也不大。
回复 支持 反对

举报

hero2006
发表于 2008-7-11 11:57:03 | 显示全部楼层 来自： 中国江苏苏州
这个是螺旋角稍大一点：
/ t4 [1 @5 Z4 V( z  X1 N( Z9 z
法面模数/ g5 }1 O: W8 v3 Y3 K* h! }
mn3
小齿轮齿数z121
大齿轮齿数z229
小齿轮法面变位系数xn10.35
大齿轮法面变位系数xn20.3631195
法面分度圆压力角αn20
法面齿顶高系数han*1
法面径向间隙系数cn*0.4
分度圆柱螺旋角β16
实际中心距a'80
小齿轮分度圆直径d165.539
小齿轮齿顶圆直径da173.315
小齿轮齿根圆直径df159.239
大齿轮分度圆直径d290.506
大齿轮齿顶圆直径da298.361
大齿轮齿根圆直径df284.285
小齿轮跨齿数k14
小齿轮公法线长度Wk132.703
大齿轮跨齿数k25
小齿轮公法线长度Wk241.963
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-12 09:26:25 | 显示全部楼层 来自： 中国江苏泰州
版主真是热心肠，太感谢了！
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-22 15:01:13 | 显示全部楼层 来自： 中国江苏泰州
我还有一问：端面弧齿厚与法向弧齿厚的计算公式是怎样的？  o6 v2 A! Z( [- h6 ^2 b& o
端面的是不是：pi/2*mt+2*xt*mt*tan(at)# A0 q! k4 B& E# m3 P5 k' B
法面的是不是：pi/2*mn+2*xn*mn*tan(an)
" b. F) X$ a& n. s) y- |# n6 f
6 L, a- S  U8 B7 ]. e: f这样的话16°螺旋角的那对齿轮的端面弧齿厚就是：4 O( p2 O5 e' z3 v( G

, P) f0 f+ }/ E- q
5.697435465.727240709

9 f( o; f/ g  N( _' k
$ F# e+ P& B7 y% a8 k1 p  m. w7 O' b: z9 O
请大家指导！5 h: f. Q; q1 w3 A! n

" r4 {5 k  ~, c4 x3 R5 w2 F# H[ 本帖最后由 poxiangzi 于 2008-7-22 15:02 编辑 ]
回复 支持 反对

举报

hero2006
发表于 2008-7-24 15:24:53 | 显示全部楼层 来自： 中国江苏苏州
下缀1为小轮2为大轮0 w0 O: F3 O* A" J& ^' ~8 [2 `
固定弦齿高hc13.0080固定弦齿高hc23.0428
固定弦齿厚sc14.8361固定弦齿厚sc24.8614
分度圆弦齿高hn13.9948分度圆弦齿高hn24.0056
分度圆弦齿厚sn15.4712分度圆弦齿厚sn25.5024
分度圆齿厚s分15.4767分度圆齿厚s分25.5054
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-28 16:55:30 | 显示全部楼层 来自： 中国江苏泰州
原帖由 hero2006 于 2008-7-24 15:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 S) x7 \& ]( q& Y* q下缀1为小轮2为大轮8 ^4 s* u  f: {* c; h9 G0 Z
固定弦齿高hc13.0080固定弦齿高hc23.0428固定弦齿厚sc14.8361固定弦齿厚sc24.8614分度圆弦齿高hn13.9948分度圆弦齿高hn24.0056分度圆弦齿厚sn15.4712分度圆弦齿厚sn25.5024分度圆齿厚s分15.4767 ...

+ }5 O9 f( j& J" q
( T: u4 Q8 s1 {2 Y5 C) m/ J7 U. w版主考虑了侧隙吗？比我的小很多？
回复 支持 反对

举报

hero2006
发表于 2008-7-28 22:43:53 | 显示全部楼层 来自： 中国江苏苏州
不考虑侧隙，我这是法面的，因为端面的测量是很难准确的。
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-30 15:15:07 | 显示全部楼层 来自： 中国江苏泰州

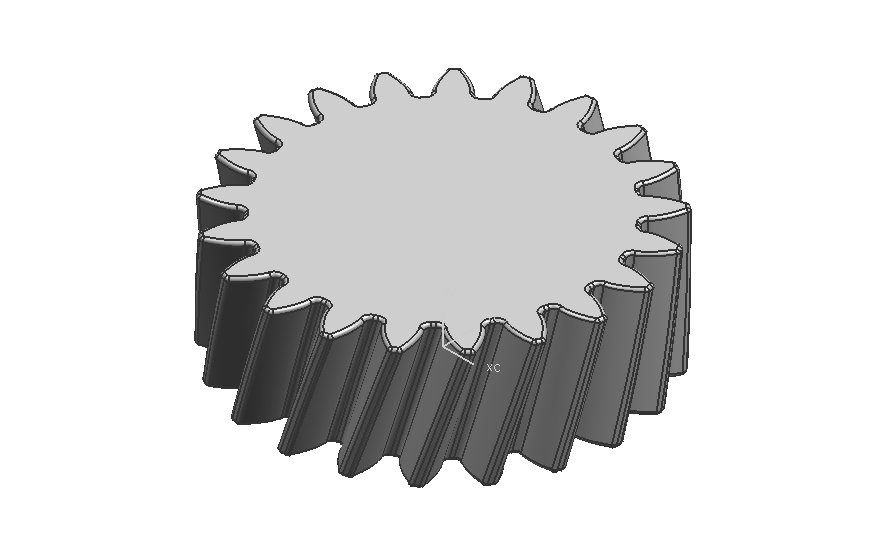

谢谢各位指导，特别感谢版主，贴一个按照这个参数建好的模型。
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-7-30 15:21:44 | 显示全部楼层 来自： 中国江苏泰州
原帖由 hero2006 于 2008-7-24 15:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& b( I* z  |  L3 q& a1 E, o, c下缀1为小轮2为大轮1 J( i# [6 n  O+ Z: W8 R! W5 v
固定弦齿高hc13.0080固定弦齿高hc23.0428固定弦齿厚sc14.8361固定弦齿厚sc24.8614分度圆弦齿高hn13.9948分度圆弦齿高hn24.0056分度圆弦齿厚sn15.4712分度圆弦齿厚sn25.5024分度圆齿厚s分15.4767 ...

; k: M! A% G/ p5 S$ g# ^' L; j( c, u& A. [  L3 p
谢谢版主，重新算了一下，法面齿厚跟版主一致。
& S- j7 Y- }4 V% w# s& S% `) t  v$ |7 E! J0 X: ?: S5 i5 ~9 O
5.4767265.505377
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-12-16 16:03:53 | 显示全部楼层 来自： 中国江苏泰州
还发现一个公式，法向齿厚（Sn）与端面齿厚（St）满足如下关系：+ P0 J$ ]1 y. H* y
3 a: \+ T' j: k: W# K) F5 d' e* {; Y. z
Sn=St*cos（beta）- s! f. O* u5 H+ ?/ ^
  H2 _$ r3 U8 c
式中，beta为螺旋角，我已验算了一些，大家看看对不对。
! `$ ^, ?# u) ]6 @, V
: u7 ?2 G( e! s5 L这个关系的推导也很简单，大家只要将分度圆柱面展开就明白了，就是一个简单的直角三角形，大家算算看，请指教。呵呵。% x0 S% ^4 `$ s. L( r4 P8 v# R

7 d2 Z' R$ K7 R9 [& L[ 本帖最后由 poxiangzi 于 2008-12-16 16:05 编辑 ]
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2008-12-30 23:10:00 | 显示全部楼层 来自： 中国江苏泰州
新年快到了，先问个好，呵呵。
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2009-5-26 22:20:08 | 显示全部楼层 来自： 中国江苏泰州
又来讨饶了，不知各位能不能提供一对弧齿锥齿轮的图纸，想学习弧齿锥齿轮建模，目前还没有入门，不知道完成建模需要些什么参数，没有见过图纸，呵呵。
回复 支持 反对

举报

WANGYIZHW
发表于 2009-6-26 19:53:36 | 显示全部楼层 来自： 中国山东泰安
差设计手册第三册
回复 支持 反对

举报

poxiangzi
 楼主| 发表于 2009-6-30 21:27:33 | 显示全部楼层 来自： 中国江苏泰州
原帖由 WANGYIZHW 于 2009-6-26 19:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 q" O8 X, |3 G1 ?差设计手册第三册

, c- E( f6 n/ H- `
) c* {' I+ b3 K# b' x？？？？？？？？？？？？？？？什么意思？
