这个剖面咋做?

bfw01006 · 发表于 2008-7-27 20:06:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

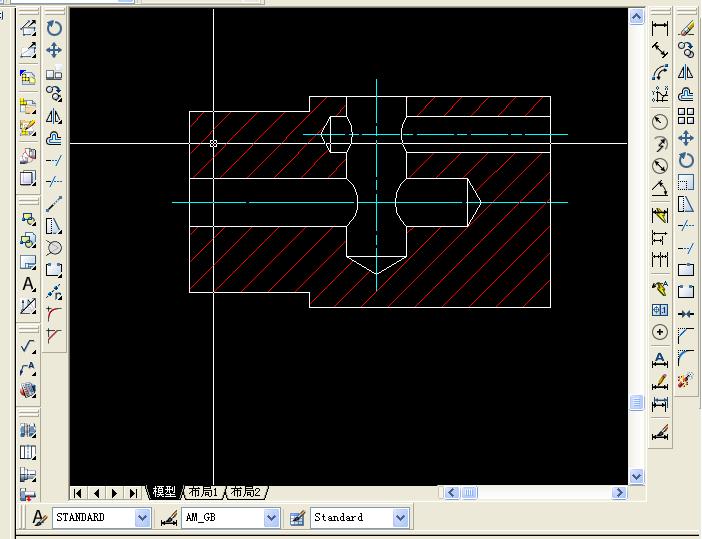

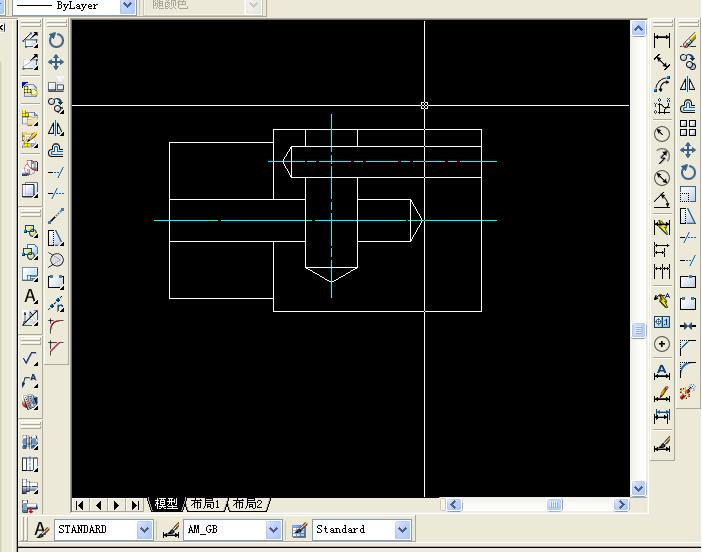

我用AutocadMechanical 2007时间不长,感觉比Autocad 2004好多了,因为是专业版嘛,但是画d2图片的剖面,我弄了很长时间也没有作出来,只做到如d1图片中的那样,我想用轴生成器画轴,然后插入3个盲孔,为表达内部尺寸将其用剖面显示,可是各盲孔之间按先后顺序自动关联隐藏,想让孔之间做d2中的显示,怎么也作不出来,同时不动轴\孔的链接,以后修改方便,请斑竹和论坛的兄弟给指点一下,要不还不如用autocad 2007 呢,我相信一定有方法,我是新手嘛,谢谢了!

bfw01006 · 发表于 2008-7-27 20:14:20

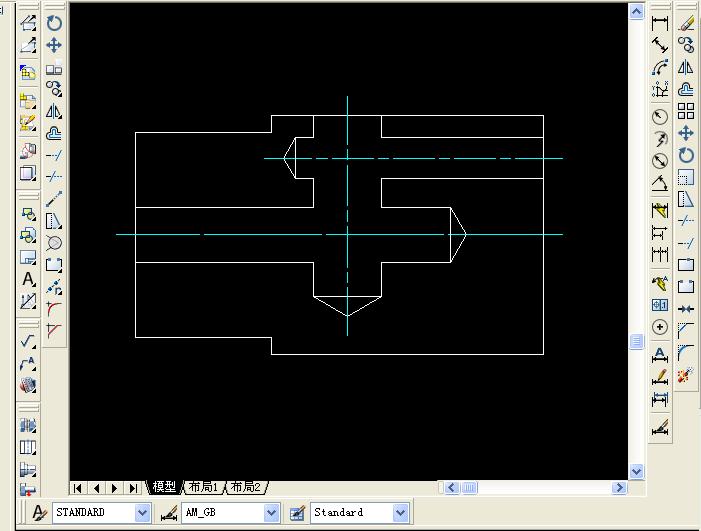

如何将3个孔做成如d3图所示,然后用轴生成器将其填充即可!不知各位在工作遇到没,如何解决的,教教小弟,这个问题困绕好长时间了,请帮忙,谢谢!

suwenlong · 发表于 2008-7-28 14:06:39

不知道说些什么，简单说说看！！

雨滴的声音 · 发表于 2008-7-28 23:50:16

图层 .. ....

JOYUI · 发表于 2008-8-2 10:10:30

这个图画得有些问题，相贯线没有表达出来。另外，填充最好局部填充，以免编辑时关联。

gaoweihe · 发表于 2008-8-6 10:20:49

这个图没有表达清楚
放一个三维让大家看看

细看涛生 · 发表于 2008-8-6 11:36:31

图到是看懂了，但同机械版的不会用

rgyzgwh · 发表于 2008-8-9 17:21:54

可能是有重线，或者有些地方没有画好、画正确，有关联现象。

tzzsp · 发表于 2008-9-11 15:41:53

阀板吗？相贯线没有表达出来。什么意思？

mylongtan1668 · 发表于 2008-9-13 06:52:56

用图层做一下,
