[原创] CAD3D模型 与 纸模型 间 的思考与 尝试

[复制链接]
发表于 2008-7-31 12:33:14 | 显示全部楼层 |阅读模式 来自: 中国浙江宁波

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
Producted by: David_Dai & My_ID & Deathknight & DDF
' a5 w" _8 p  m* e2 s" a2008) N+ a3 q# M+ }5 L$ L3 u
QQ:3975870015 `5 c; g( [, |: g# k. [* w
3 m6 f: L( c7 p3 U2 b
: h0 ?) S% C6 M" M1 S

7 u; @) I# l  R8 j: g  ?# U8 F我从小就是一个模型爱好者,虽然小时候家境艰辛,
3 u3 M$ ]9 C, [) Z" y& E4 k4 ~5 c- o
但没有因此而减少我对模型制作的兴趣,! H6 R% U  W' s  \

1 v) c2 `" k: q( ?; O常常利用各种捡来的废物 制作各种模型,, |9 A7 A6 N4 I' e

% O  ~: T$ h: {+ i$ P因为如此,我的模型只能限于造型阶段,# Y+ i" {/ ]7 L

2 G. [0 w! q* B3 f- {$ D不可能为他们安上真正的动力和其他零件1 B* \9 T2 r2 j4 G2 _2 C' T

" o5 C( ~7 Q% g0 g6 E$ I( M0 @2 o6 |由于纸材相对容易得到,所以小时候的模型也以纸模居多。
6 Z& a* ?( E6 H0 b/ q
3 k8 [  o5 d5 d8 s: {9 P9 B, h# [# H: z) @

/ @# X+ i" J' F! p4 j* z上周,周末,我在家整理儿时物品,
# t, P( t% b2 u  Y6 W8 Y! }& Q1 \, E: P& S. w# l
居然被我翻出小学四年级时自己设计制作的坦克模型,  |0 o3 J: A4 A2 V$ p: l6 G
. G1 F% N% b4 w+ W. K. @
不经意间想到,其实CAD等各类软件 也可以用来做纸模
/ s$ P' o6 ]0 d0 V+ ]  Z
( ~  \; j. f5 p$ D粗粗思考以后 认为主要步骤如下:
7 o- F1 r. s* A  @5 d- c, e1、建模
9 h" d/ B, I- M2、打散成独立面8 \/ L+ L; Z& N! k0 n+ i
3、通过旋转 将面 弄到 同一个平面中$ m8 Z/ F2 G: C0 M) C
4、根据模型面域间的连接规律 通过移动  对面域进行排版
) b. ]4 k* A, C, ]5、在必要的粘合处添加用于粘贴的耳朵
/ M0 v5 {, R/ a6、进行适当的排版 使制作纸模的 各面域材料 安排更加合理
5 R, r$ h% Q6 ]7、打印 并裁剪纸张,做出模型! G8 k4 h# p, Q0 F* {2 r3 I

6 C' W& {' {7 J: I7 K下面 为此 做几个 例子2 ~% l" k' r0 z
希望大家玩得开心
; Y" r6 t* |6 s; _% F9 L9 a  Y2 ~7 A7 k# W
[ 本帖最后由 David_dai 于 2008-7-31 18:16 编辑 ]

评分

参与人数 1三维币 +15 收起 理由
番禺理工 + 15 好资料,感谢对论坛的支持!

查看全部评分

 楼主| 发表于 2008-7-31 14:31:00 | 显示全部楼层 来自: 中国浙江宁波
从最简单的方块入手
) m. f, q" T- X- J7 w% N1 q6 C; J" l" v: k. ?' R& I. E
例一:方块

先构建一个我们想要的模型

先构建一个我们想要的模型

拉伸成实体

拉伸成实体

打散成面域,分解

打散成面域,分解

继续分解

继续分解

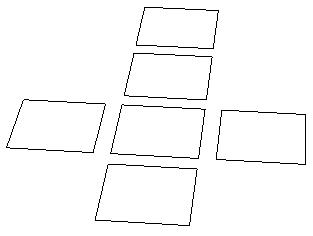

旋转面域 到同一个平面内

旋转面域 到同一个平面内

继续分解 旋转

继续分解 旋转

根据结合规律拼合

根据结合规律拼合

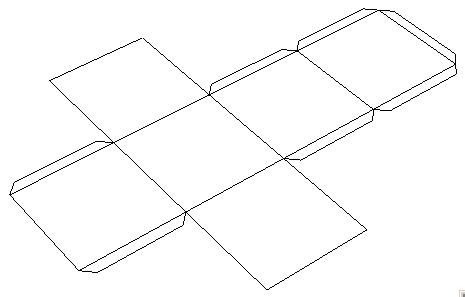

最后画 粘贴用的耳朵

最后画 粘贴用的耳朵

最后 打印出图

最后 打印出图
 楼主| 发表于 2008-7-31 16:10:22 | 显示全部楼层 来自: 中国浙江宁波
例二:
( x+ s) I' Q, \* i! a: b5 o战地2142 全地形步行战斗机甲  右手机枪 模型
" o" m6 X# a; U1 o2 v& O' T参考:http://www.3dportal.cn/discuz/viewthread.php?tid=539720&extra=page%3D10 m+ A! ^: |- ~6 }2 x' ~8 y5 P; \5 q

! O! J5 ^$ R/ |- J
/ Z; P& W% x0 O; A- ]! _: Aps:由于第一次尝试,出这个图花了我两个小时!/ d% m- B: b: D2 s. A: |1 s
% z8 [) Q0 B. S% n+ n
[ 本帖最后由 David_dai 于 2008-7-31 19:47 编辑 ]

提取右手CAD模型

提取右手CAD模型

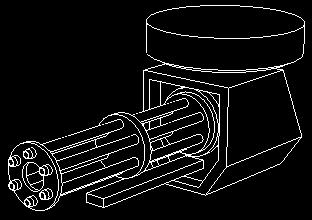

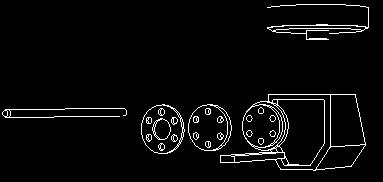

基本几何分解

基本几何分解

缩略图

缩略图

大图GIF

大图GIF

2142_walker_arm.rar

84.09 KB, 下载次数: 10

2004 Dwg 放样文件

 楼主| 发表于 2008-8-25 06:20:29 | 显示全部楼层 来自: 中国浙江宁波
2142图纸更新

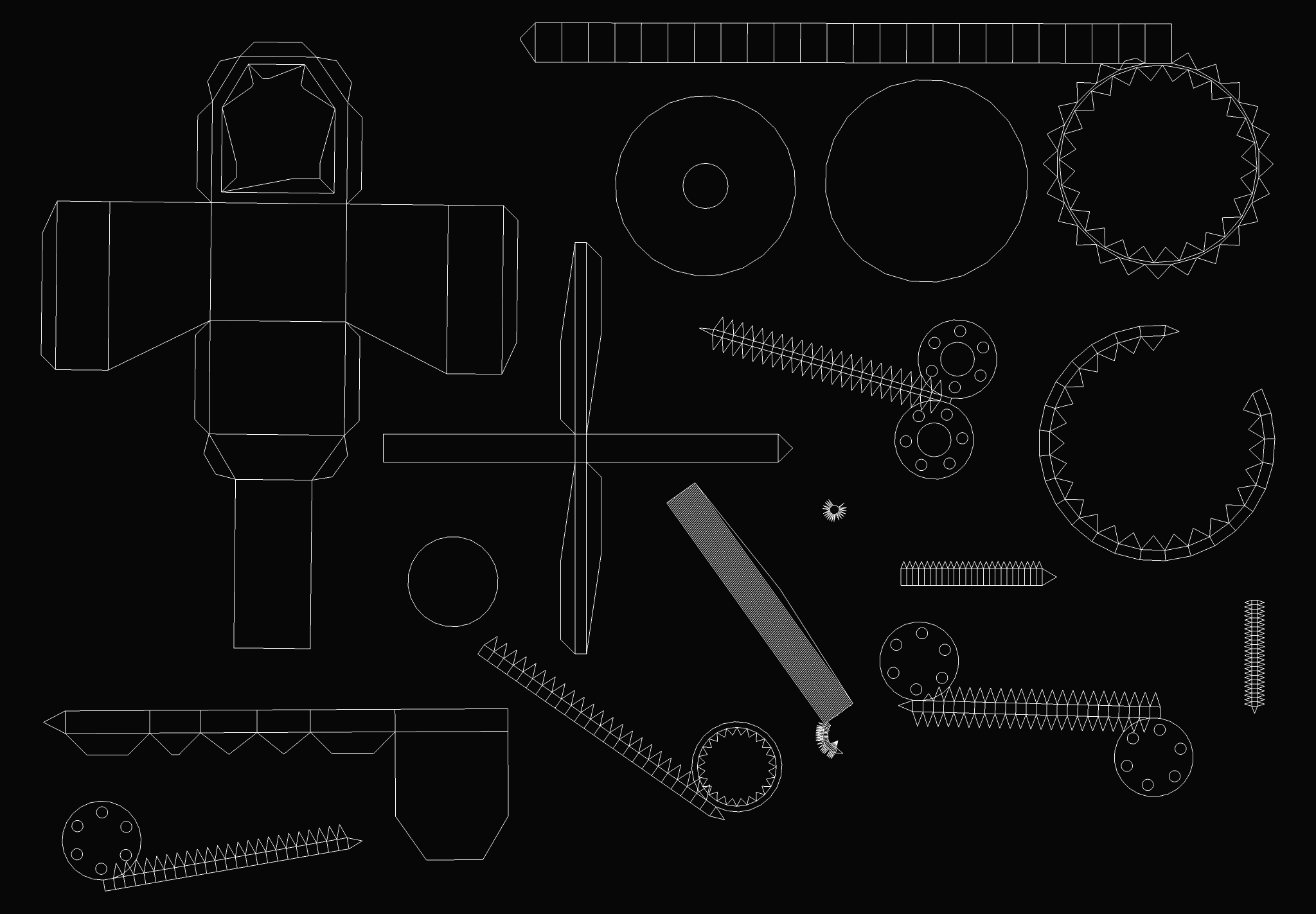

预览
