SW如何解决这个4通的造型

tiankong309

这个是以前网上下载过来的4通的IGS，要求是用SW来解决，
造型了好久，还是解决不出来，望高手帮忙一下？
提示一下也行哦？
我用的是08版本的

hahap

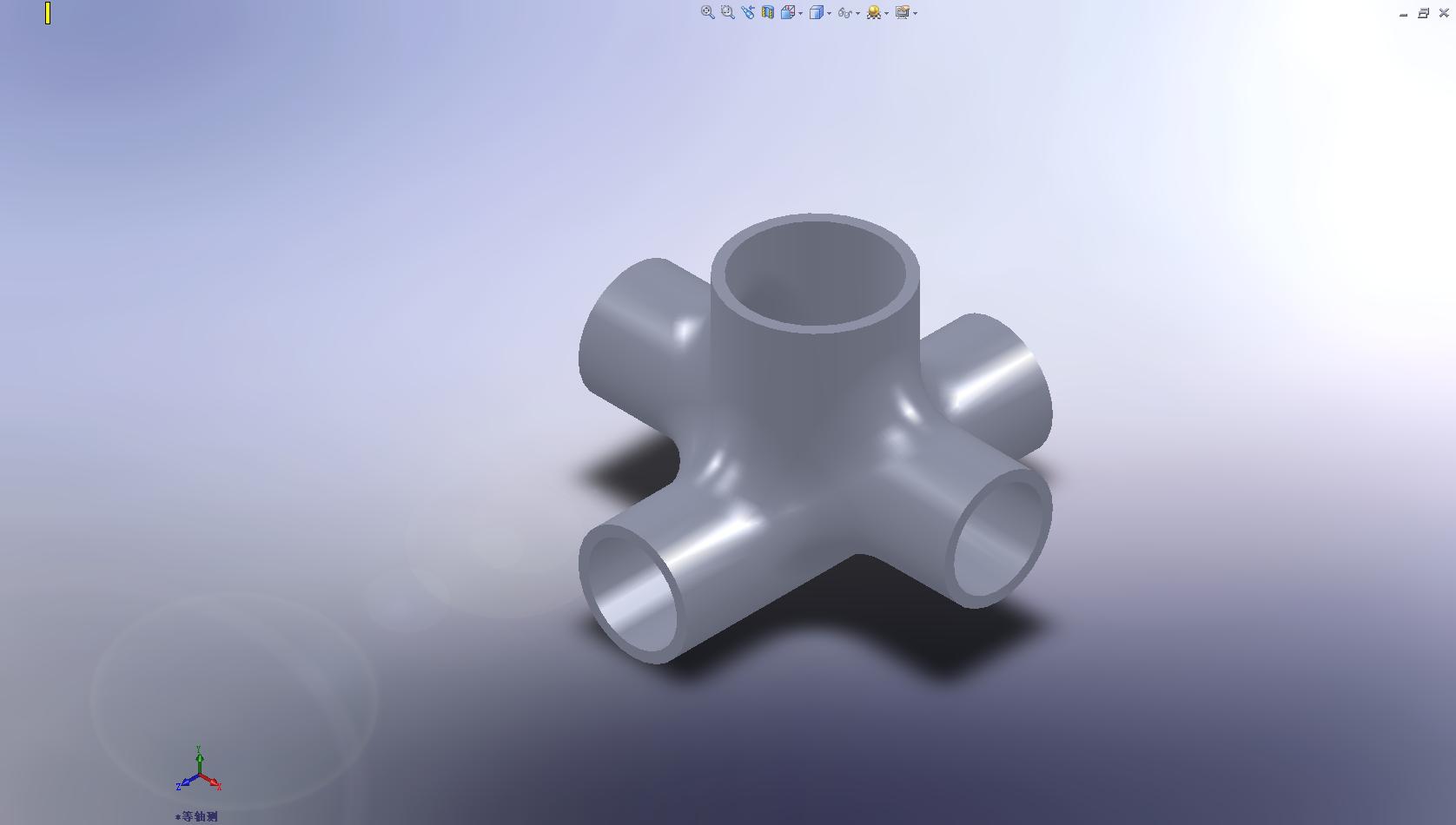

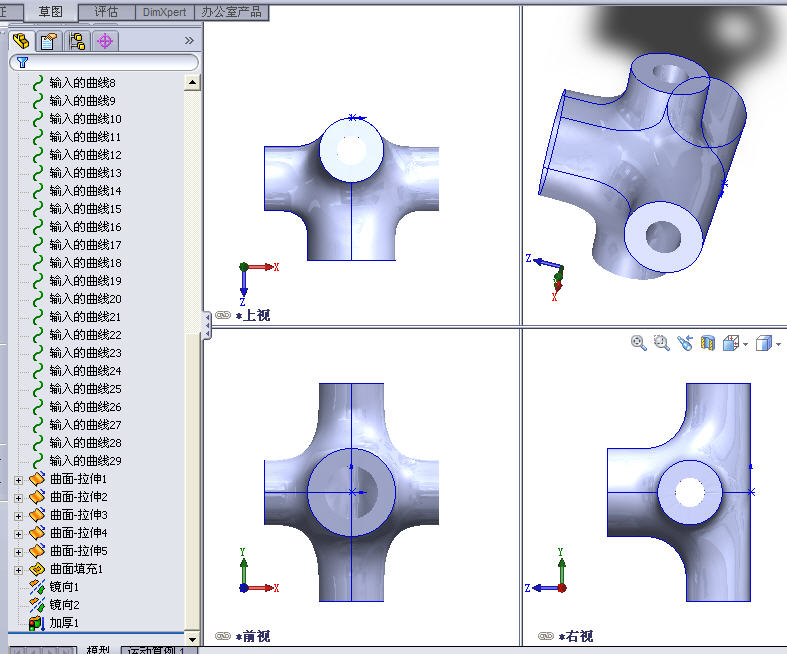

SW2008试了下：


  ?. a( e! F+ h3 M& S6 x
6 ]# b) r- U7 p% v1 |( l+ j( n$ P8 ISW2008： 5tong.rar (54.48 KB, 下载次数: 35)

2008-8-3 22:42 上传

点击文件名下载附件

tiankong309

实在是感谢啊，高手！！！！！！！！

ASTAM

好象8错.........

wuzhijian

楼主的文件打不开。参照2楼的，以实体拉伸的方法做的（2楼的方法太高难没做上来），楼主看看合不合格。
' }6 e( G) O/ k1 j另外，请教2楼朋友：你用的是那种截图软件，我用的截图软件截的图带不上设计树。
4 l) k$ y' x5 b" i; v3 `
  t2 Y/ l6 ~$ z1 x[ 本帖最后由 wuzhijian 于 2008-8-4 21:26 编辑 ]

xiaommjj

原帖由 wuzhijian 于 2008-8-4 21:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 `! q7 Z' J9 a' M9 W- N- c楼主的文件打不开。参照2楼的，以实体拉伸的方法做的（2楼的方法太高难没做上来），楼主看看合不合格。
2 ~% t1 {. Y3 q* c, y6 q1 d$ O另外，请教2楼朋友：你用的是那种截图软件，我用的截图软件截的图带不上设计树。

+ Z& \. {: s" h0 s. j

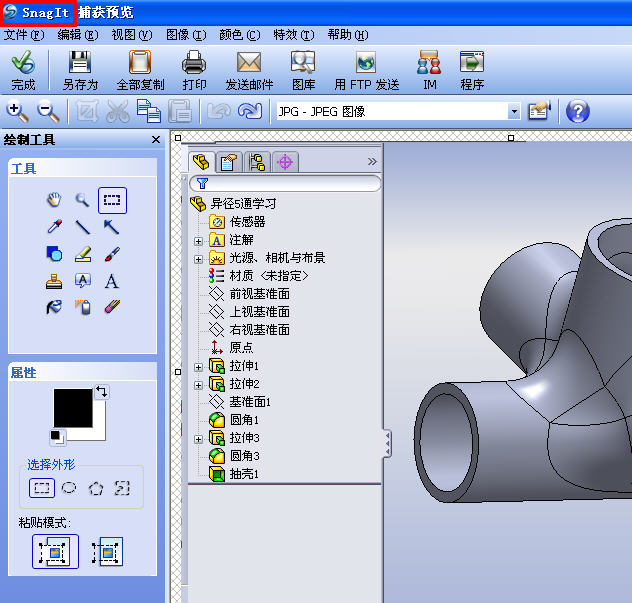

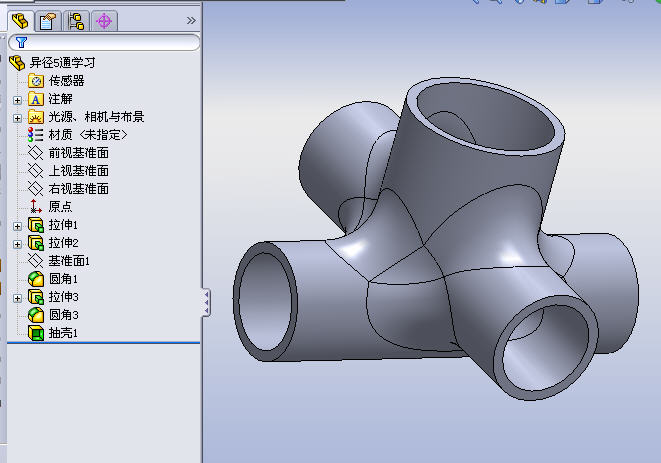

你这并没用有楼主提供的IGS线补面，在不到楼主的要求，不过你做也不错啦，赞一个。 帮你截个带树的图：

% L) p6 l+ h! k6 r- r7 b

xiaommjj

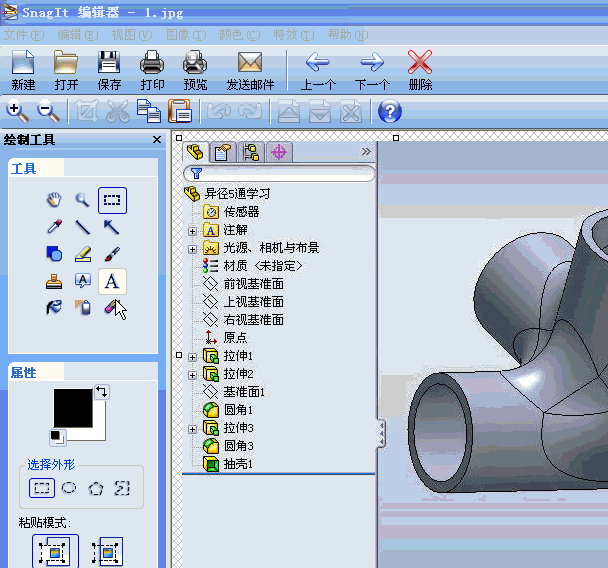

用这个截图软件（SnagIt），并在软件上设置快捷键，很是方便，截好图后还可做一些简单的后期编辑 ，华军软件站有的下载的。
; w+ Z2 v* ]: M4 i: y+ k7 S

wang999m

:) 好示範--當然頂一下---支持！！

wuzhijian

谢谢6楼朋友的提醒。的确没理解题意。重新学习一下。
# C: ~  a3 D/ s# ?: n. b谢谢7、8楼朋友的指点。在前下了一个红蜻蜓抓图精灵。不过8楼推荐的软件可编辑，挺好。7楼朋友的方法能具体指点一下吗？

hahap

系统自带的截图的快捷键为“Print Screen \ Sys Rq“，按下这个键就可以当前的全屏幕截取，然后在“开始”－－“程序”－－“附件”－－“画图”，把画图板打开，然后“Ctrl+V"粘贴图片。建议用8楼的软件，软件不大，可功能不错，一直在用。
8 g1 E2 @( B, \; r! Y' {, X# p; w# O
5 k# F" |5 ]: C/ x, }, g& e
; [' J! t' K# N, U
[ 本帖最后由 hahap 于 2008-8-5 16:50 编辑 ]

Yail_1314

8错8错,长见识了,~

hidingman

原帖由 hahap 于 2008-8-5 16:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
系统自带的截图的快捷键为“Print Screen \ Sys Rq“，按下这个键就可以当前的全屏幕截取，然后在“开始”－－“程序”－－“附件”－－“画图”，把画图板打开，然后“Ctrl+V"粘贴图片。建议用8楼的软件，软件不大， ...

我也是很早就用它了 :lol:

hmily1207

真是厉害呀画的真不错哦

wuzhijian

谢谢11楼的指点。能问一下你的演示用的是什么软件吗。
在学习二楼朋友的做法时，填充曲面中所选边线都是相切。可我选中边线后却显示接触，找不到改成相切的办法，造成某些填充曲面的边界不与拉伸曲面相切。请2楼的朋友指点一下。

完美主义者

原帖由 xiaommjj 于 2008-8-5 09:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif

3 l, z% A+ L. T0 Y7 w
你这并没用有楼主提供的IGS线补面，在不到楼主的要求，不过你做也不错啦，赞一个。 帮你截个带树的图：
- I0 y& A) x% P3 o+ Q, c2 ^
; D; ?  U" B+ s! G& F" @+ h928313

' [+ {2 ]# B* \& p# @1 G  z
! c: Q, o5 M& [, f) H- s效果太差，太差！

wuzhijian

看来楼上是堪称‘完美主义者’，差哪了？没看懂。

wuzhijian

原帖由 wuzhijian 于 2008-8-6 11:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
谢谢11楼的指点。能问一下你的演示用的是什么软件吗。
在学习二楼朋友的做法时，填充曲面中所选边线都是相切。可我选中边线后却显示接触，找不到改成相切的办法，造成某些填充曲面的边界不与拉伸曲面相切。请2楼的朋 ...

. q9 W# Z5 P2 K* P+ Z4 M$ U
3 D: O3 D, |; S8 ?9 o/ C不相切的原因找到了：
$ y$ q6 l! a/ ?  g因未隐藏IGS曲线，在选择填充曲面边界时，选中了曲线而不是拉伸曲面的边线。另外，在选择边界时，应先将交替面选为相切。
" h: k7 G2 f5 D) [! Q2 w  A

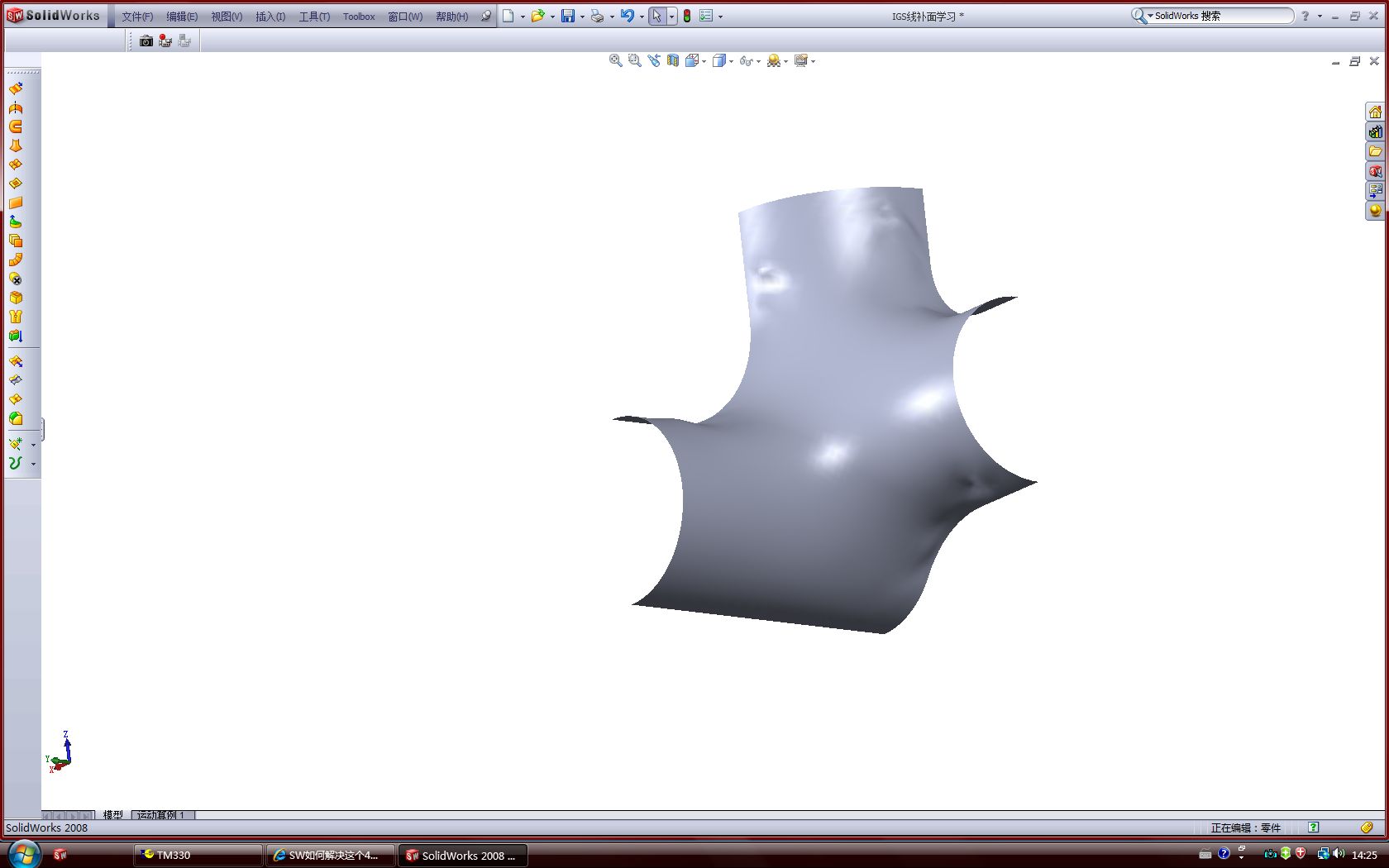

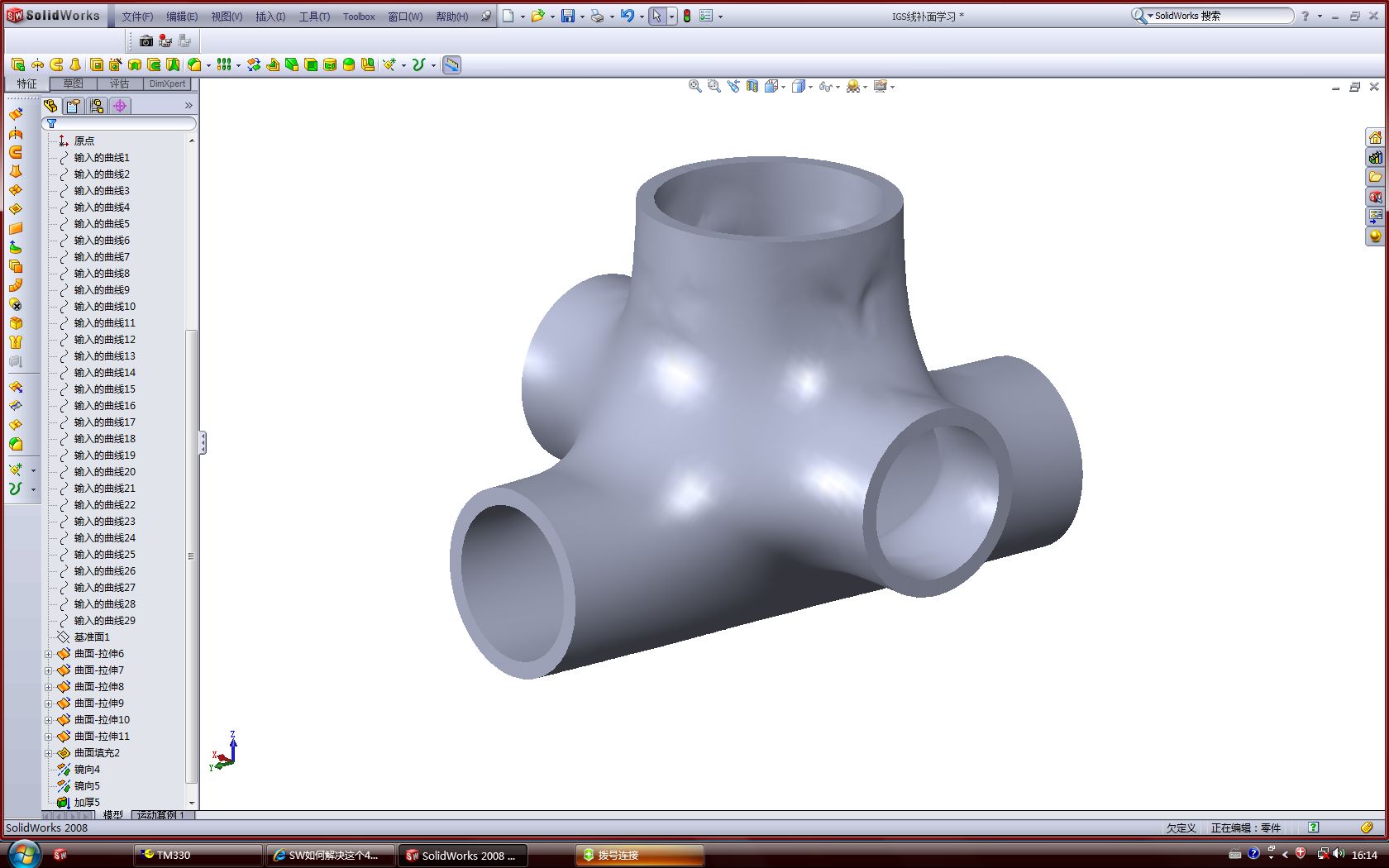

- C2 n- Y. V3 ]5 C" B学习2楼的这个建模，真是费了不少劲。
首先，因填充曲面的两根引导线画的位置离基准面近了些，结果曲面填充后凸凹不平。
7 O9 x9 Y5 j3 h$ Q0 d. g- \后又因引导线形状问题造成镜像曲面无法缝合；后又因那根直引导线未与z轴同向，导致无法加厚。最后做成了，可还是有凹陷点，造型也太丑。
做了才知道，曲面建模学问太大！需要下功夫学了。
. a" j6 e. k% e. _6 T4 J
1 ]- ^0 u. p4 X9 m! E8 l3 N, ]$ h高手们能指点一下：引导线的位置、形状的确定有什么技巧吗？

[ 本帖最后由 wuzhijian 于 2008-8-7 16:59 编辑 ]

xiyaoke

值的学习 :L good

12v78

IGS导入时设置一下，把线都集中到一个3D草图里可以方便一点。


大家都用截图软件啊。我从来没用过，都是prscrn然后在画图板里草草编辑下的。都是人，咋这么大差距啊。

& y* _5 m% e- d[ 本帖最后由 12v78 于 2008-10-10 10:37 编辑 ]
