CAD图转换???

hdw181

附件中的图是CAD图,但是别人说是三维的.我是新手请各位帮忙转成不带三维的平面图,以便可以用别的软件打开(CAXA)

csace

楼主的图中是三维图，用着色命令就参看到 titter
$ X5 r( O# z* g同一个模型复制了三个，按三视图的方位摆放的，再用的线框图显示的 :handshake
2 w+ l9 g7 w2 X6 l) n) W
# {0 M- ]' g3 A9 x- V帮楼主帖个图:lol:

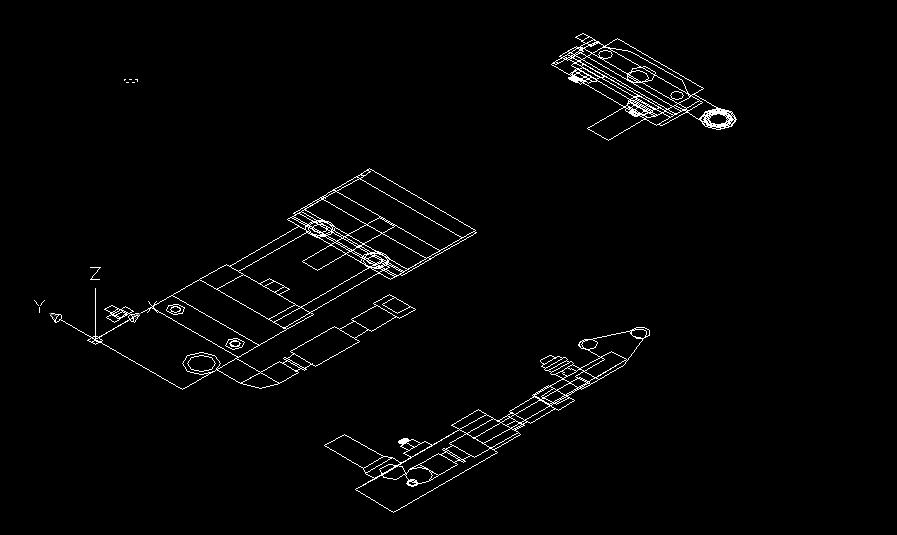

打开时的效果：
" N' _6 \: ~7 f/ d% g  P" J
1 w. E  |# L- j* X

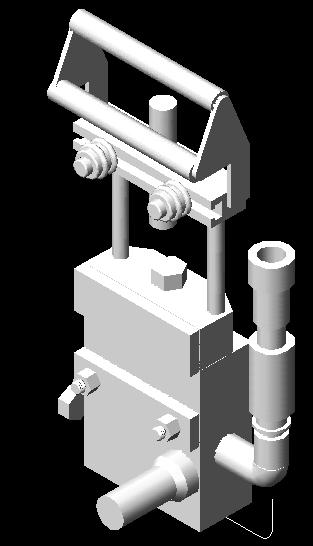

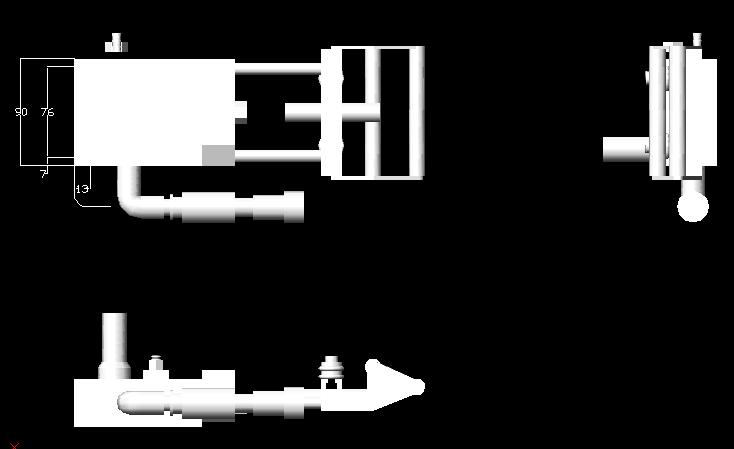

着色后的效果：
# I: o) L9 }. Y1 n
0 P& d% _" f: i6 {6 M# I
7 {. |. G% T# v) U
& r- W# V# d) ~* \4 _. B5 b
$ v/ X4 L- C$ z. {8 r( `
忘了平面附件给楼主 :L

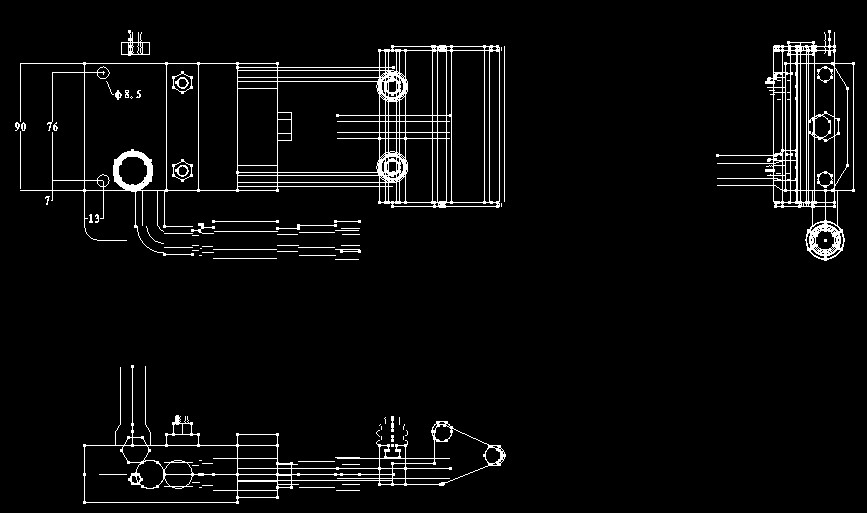

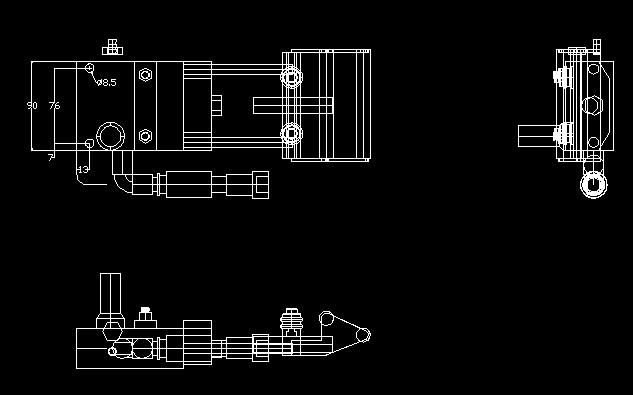

现在给你： AF-1C1.dwg (463.86 KB, 下载次数: 4)

2008-8-6 16:01 上传

点击文件名下载附件
8 a/ M5 a6 X# ]2 o0 I, z' o
% z! w" {3 |* A" D/ k2 j5 I& m[ 本帖最后由 csace 于 2008-8-6 16:01 编辑 ]

hdw181

老大能不能帮我彻底转成CAD二维图,我不用三维.
" X6 q- x' [' a9 m' K9 i以便我用CAXA打开!!!
: s/ ]( R9 C1 V+ J谢谢!!!

2005llnn

可以先用AutoCAD炸开，再转换为CAXA，但有些不同，急得话可以将就用。

hdw181

少了很多动西!!!如何操作能把图形保留完整些!!!

hdw181

CAD的三维图,我用SW和UG都不能打开?要是能打开就好了!!!

csace

原帖由 hdw181 于 2008-8-6 15:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# T8 X( p4 \+ r- H( @( L老大能不能帮我彻底转成CAD二维图,我不用三维.
* A( I+ {& f9 @# @) D2 L/ G% k以便我用CAXA打开!!!
谢谢!!!

. C# Q* G" O) B, N" I% V
. x/ s, y: s/ A2 i9 t9 R8 [
$ T4 l/ C/ Y& g) z, @+ e* n) N5 I8 A二楼已编辑过，附件已上传 :lol:

2005llnn

j将二楼附件补充画几条直线就差不多了。自己动下手，几分钟的事情。

唐昕晨

直接提取三维图形的轮廓。

hdw181

图形已打开,多谢各位的大力帮助!!!
谢谢!!!谢谢!!!

: q9 N9 L' Y& P  g8 I[ 本帖最后由 hdw181 于 2008-8-6 16:32 编辑 ]

47379794

设置投影，然后把实体图层关掉，复制其投影到一张新建的图纸就可以了
