具体做法:. R& Y4 T% s2 F" n- p+ L

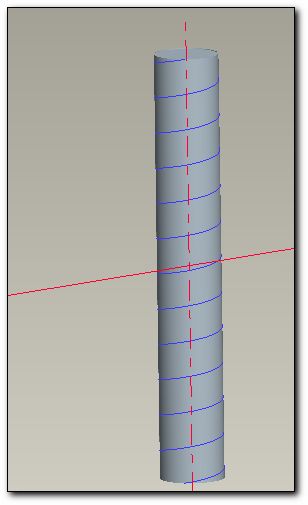

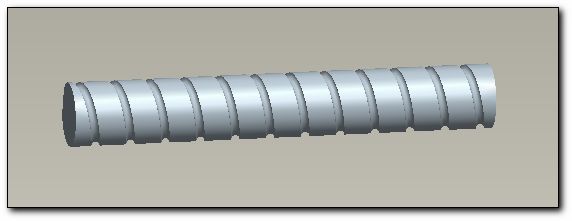

1. 建模. 此处不再细说,不过有一点值得注意: 在创建丝杠的螺旋槽的时候,很多人喜欢用螺旋扫描的方法去切. 其实还有一种办法,就是利用曲线的"包络"功能去做,其过程很简单,并且可以形成一条螺旋曲线以便在后面的机构运动中使用．其实丝杠上的螺旋槽也不一定真的要切，只有一条螺旋曲线就足够实现动态仿真了．至于螺母，我在图中只是画了一个方块，中间切了个洞，有兴趣的朋友可以做细致一点，感受一下效果．8 P4 q3 o9 B3 v8 `" s5 G. r, M
6 {; G# M& ~; d' @. U8 ^3 s5 y6 }
2. 在＂机构＂模块中装配零件, 需要先在组件中建立一个虚拟的物体, 这个虚拟物体只包括一个基准轴, 然后再把丝杠装在这个基准轴上，用的是＂销钉＂约束；螺母和丝杠的装配使用的是＂滑动杆＂约束；: B- }2 j" n3 l, h
1 _* D5 R3 N8 A, a

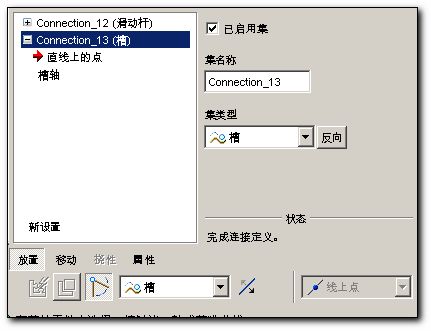

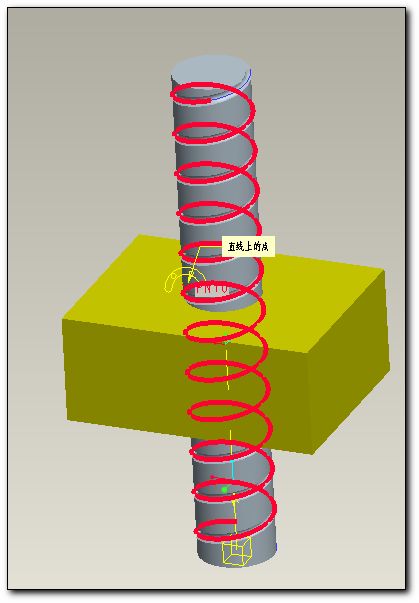

３．设置＂槽＂约束．这是这个装配的关键． 在螺母上创建一个点（当然这个点要落在丝杠的螺旋线上），定义＂槽＂约束，选择点，在选择丝杠上的螺旋曲线．如下图：
3 F) Z! |4 j& @2 \7 X/ ~
8 g' Y% s; d$ P) C3 [

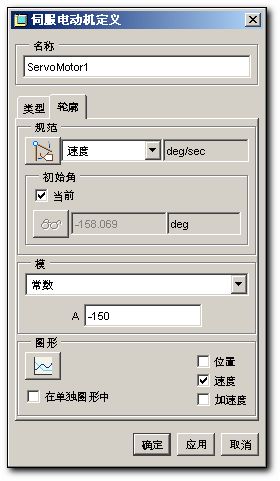

４．为丝杠的旋转轴添加＂电动机＂，
" z, k6 u4 i" q) y8 K& X( I* G) y

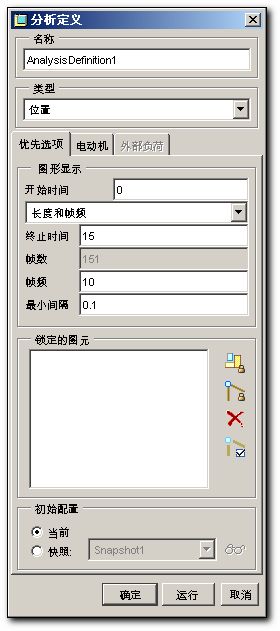

1 M5 k% C `% q7 [7 [6 k５．定义＂分析＂
2 n4 q) e& j K0 A4 N. I# w3 H

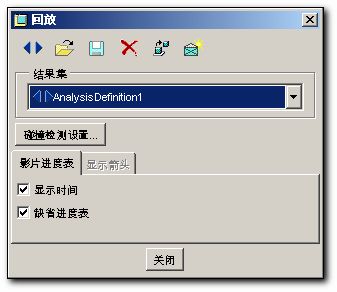

% L9 L% I v: J& @: q! C# o+ i６．保存分析结果，并回进行＂回放＂3 }+ {/ I- E/ d- A4 V7 S# z& N( v

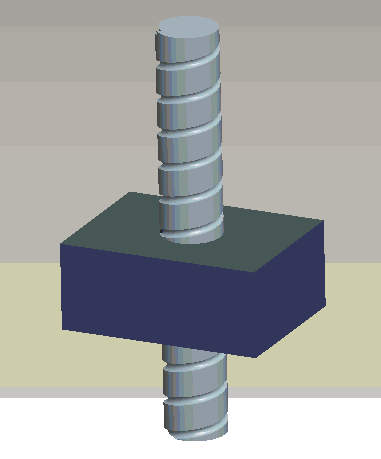

3 K v: ~1 r( w7 N+ _' g% d4 u７． 播放仿真动画结果1 ^3 y2 E. o8 O+ e7 Z

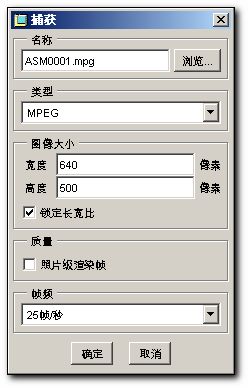

9 u# C' L1 B8 r. Z/ L$ H８． 如果你愿意，还可以点击＂捕获＂，生成一段ｍｐｅｇ动画。, `- b$ J( |$ R) Q
4 g. c0 x7 F+ `# t0 \2 |/ Z
９．下面是全部模型文件、分析结果文件、视频动画文件打包下载2 H( ~; t- A! [$ @. _6 z( s
