1-设置弹簧为可调:
J* u! ]. M; [, A" L! R, |

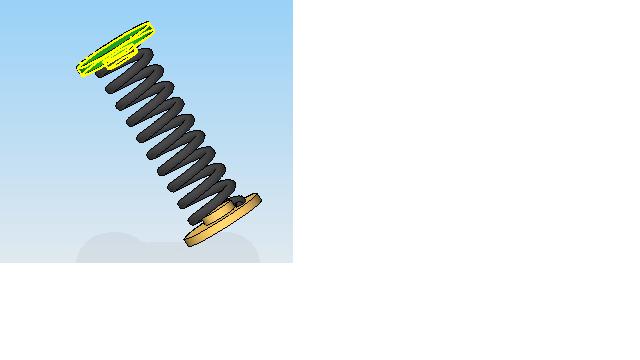

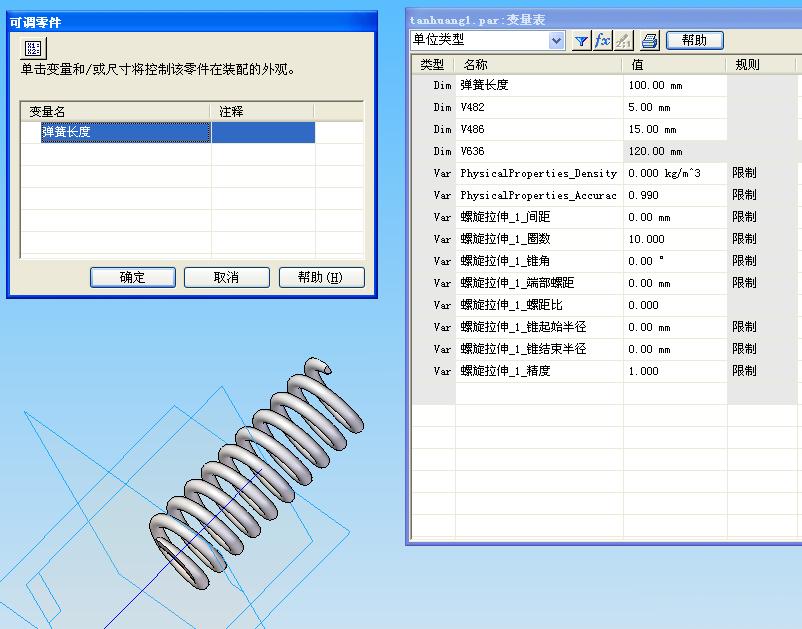

; W R E6 `, d( Z$ B9 n" ]打开弹簧零件,选择“工具”-“可调零件”,弹出“可调零件”对话框。
0 \: |, L3 V# M' G$ S1 O4 Z双击弹簧模型,弹簧参数的所有尺寸会显示出来,选择“弹簧长度”那个变量,变量名称会自动写入“可调零件”对话框。
/ @ l$ e9 G- }* m4 N* j3 v也可以直接在“可调零件”对话框中写入变量名称(查变量表)。
+ @5 ^6 u. _0 L" M. R2 o# d, Q附件例子中弹簧建模时的参数选项是以“长度和圈数”来确定的。因为弹簧伸缩但圈数未改变,改变的是总长。所以将总长设置为可调。
2 M& Q2 v: P+ K3 \5 X( B

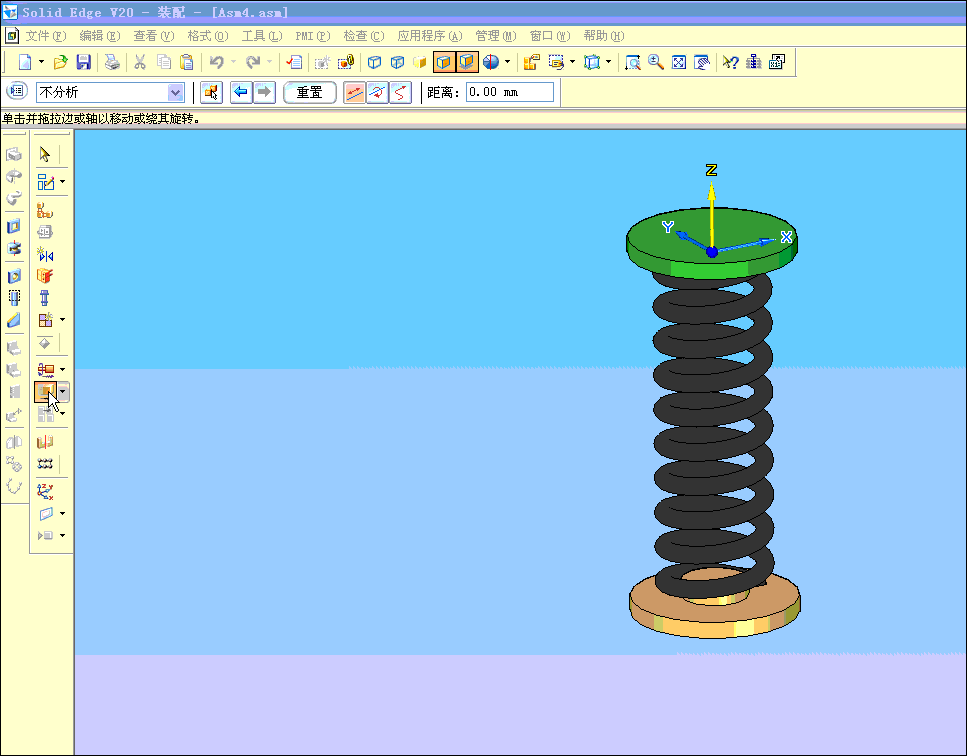

" F0 I. R; I+ ?" K9 d# `2-如果你装配总出错,你可以先装配弹簧,以附件模型为例,上下两块板不能完全定位,不然不是可调。
# ` F; m* N% W ^弹簧可以完全定位,弹簧的装配关系看附件吧,装配完了,关闭装配文件,再打开弹簧零件,将其设置为可调,按步骤1。7 n% m1 [- f! h/ k' C6 a( E

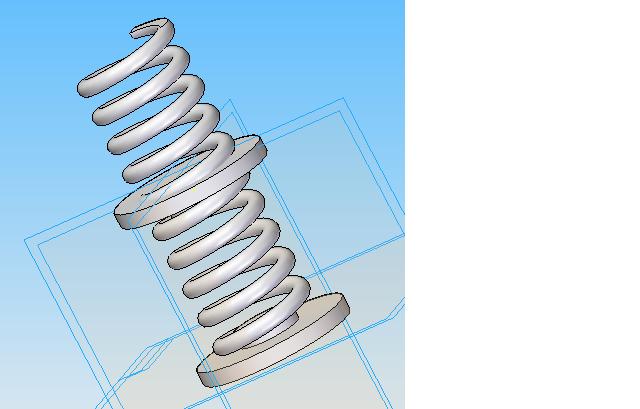

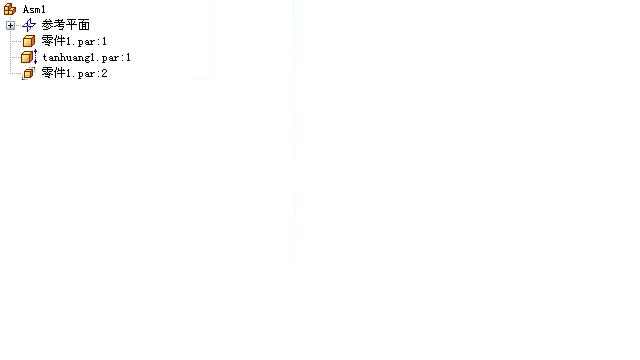

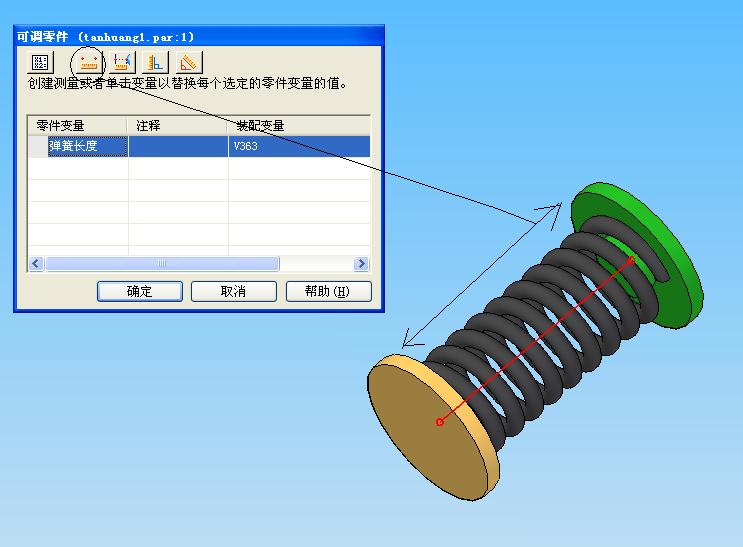

然后再打开装配体文件,在状态树里选择弹簧,右键,“编辑可调零件”。用测量工具,选择上下两板的间距,目的是让弹簧长度随两板间距自动调整。 |
