怎样通过绘制准确的导向曲线放样建模?

5love_lee

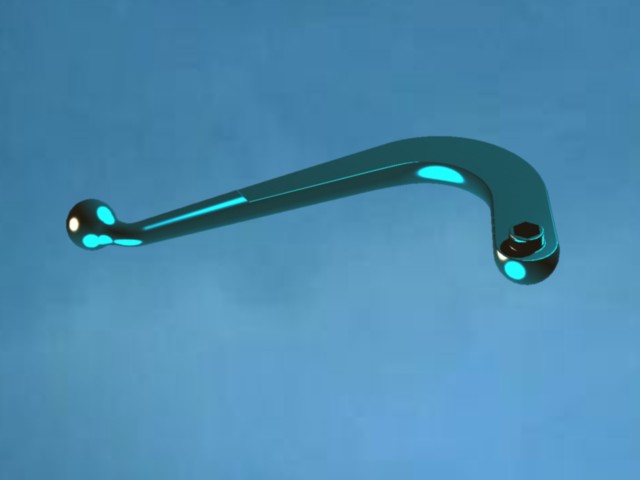

在三维练习区看到一个曲柄,想练习下....
http://www.3dportal.cn/discuz/viewthread.php?tid=550667&extra=page%3D1
; D( c8 q7 a; E* C  j4 E' K
1 C- G5 U4 O  `  _* K发现图纸内容少了很多东西
http://www.3dportal.cn/discuz/attachments/month_0808/20080820_c2c1560ef0923a4f3b03ErlArqDWrmgb.jpg
! i+ W- q, r9 ~1 J( u+ }! @3 C但是看了帖子里面很多人都做出来了,自己模仿着画了一下

( k6 n- a- F6 K# Z+ Q突然觉得通过自己做导向曲线不符合模型的走向规律,放样出来的图形很不准确

. z( n) M( y9 f# v而且放样的时候最多选择四条曲线,多了就放不出来..(不知道各位有没有这样的情况,反正我最多选择四条曲线)
) I) P1 M& m$ r8 {9 @- t9 k( X
& F( w5 z) ?3 J. x怎样才能准确做出这样的模型呢?
7 B$ e2 A; D# o* I6 ]: o# ~2 Y; s
[ 本帖最后由 5love_lee 于 2008-9-1 14:13 编辑 ]

woaishuijia

我的画法

5love_lee

谢谢老师的点拨!!!

0 }+ V3 a, Y3 `2 L8 n: O不知道这样的建模能不能转换为其他的三维软件的格式加以应用?是不是相对准确

woaishuijia

我的理解：放样（直纹除外）和在二维空间画样条曲线类似，本身就是一个“拟合”过程，控制点（线）的位置是准确的，其它部位都是软件按用户指定的方式和内部算法“圆滑过渡”出来的。控制点（线）越多，就越“准确”。
ACAD不能直接保存为其它主流三维软件的格式文件，倒是大部分三维软件能够直接或间接打开ACAD文件。这可能是由于ACAD市场占用率大、文件是业界实际标准的原因吧。

votasee

y放样出来的图形要准备 ..一定要有顶点指导线辅助...
8 ~: F/ n6 `; U+ Q% M; S
- S0 U  `) ]1 _$ I; E- v其实我觉得.基础科学早就 有人研究..所以,各种三维建模方式大同小异的...
# a0 e+ i5 r: o- `# {% r' P: @
( P/ `* W( H- ?0 |他们所使用的基础理论是相同的....所以原则上使用同一种基于数学方式建模的东西.应该是完全一样的...

汗. 不知道我这样说.有人是不是要听得云里雾里的...
其实我自己也不是很懂...:L

shumabaolong

在保证正确的情况下，设置的截面越多，给定的导向曲线越多，图新越精确，就像样条曲线一样，控制点越多越密，曲线越准。

withbi

我放样不了啊
- |7 c% m# V6 s9 t( h“导向不是第一个截面和最后一个截面之间的G1”，咋么回事啊？
