求教：请问SW中“草图共享”怎么设的？

panda168 · 发表于 2008-9-9 09:40:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

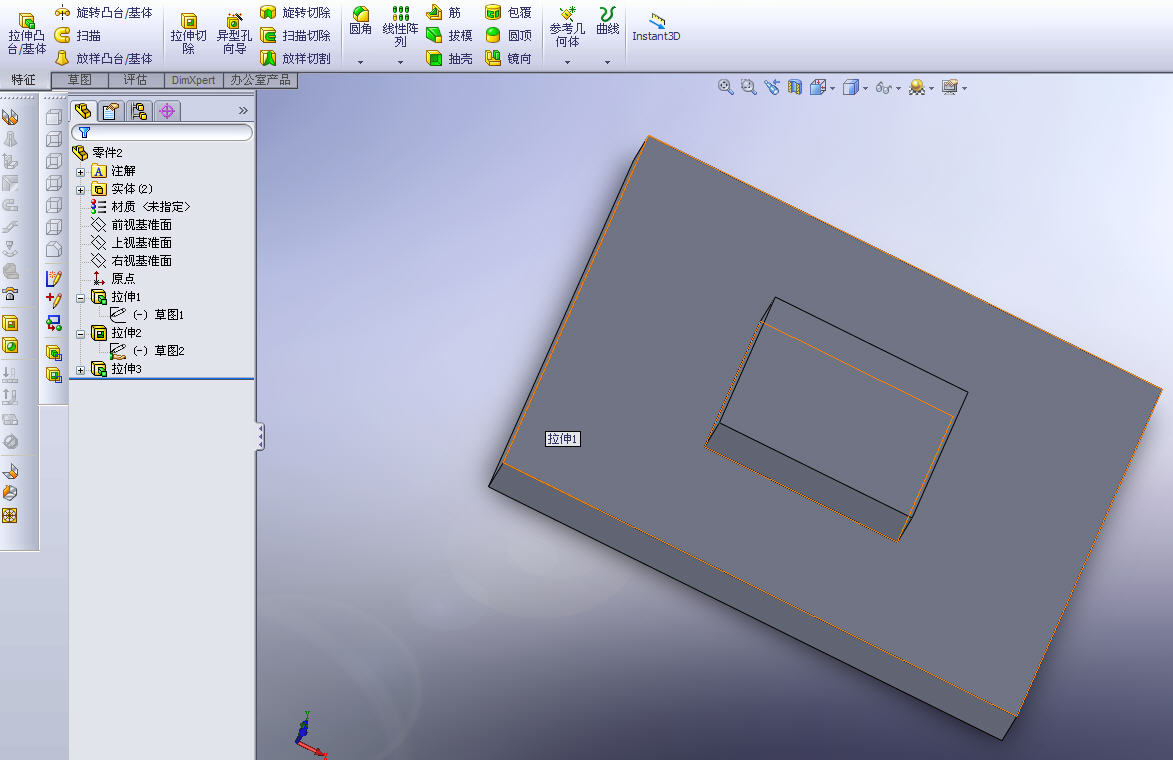

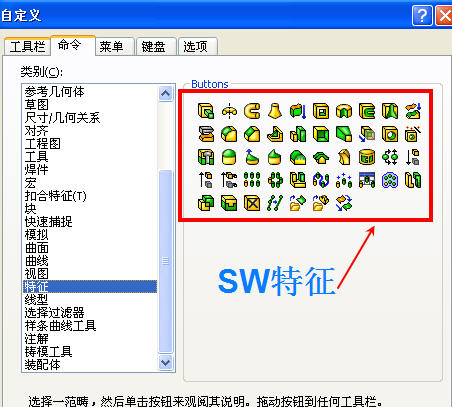

求教：请问SW中“草图共享”（如图所示）怎么设的？

jnshijin · 发表于 2008-9-9 09:50:19

不用设定的，几个特征共用一个草图，系统会自动共享该草图。

panda168 · 发表于 2008-9-9 10:15:12

几个特征可以共用一个草图啊？
没用过，不知道怎么用，请问：能否具体讲解一下？多谢！

hahap · 发表于 2008-9-9 11:03:38

共享”就是有两个或两个以上特征使用了该草图，这个草图在特征树图标就多一“手型”标志。论坛里有很多模型，自己下载来看下就明白。

panda168 · 发表于 2008-9-9 11:54:12

哦。见过两个特征使用了同一个草图，这个草图在特征树图标下就多一“手型”标志。只是不知道前一个特征已经用过了这个草图，后一个特征怎么使用这个草图？

[ 本帖最后由 panda168 于 2008-9-9 11:57 编辑 ]

dcq789 · 发表于 2008-9-9 12:19:36

一般用于轮廓草图，将前一个特征草图显示，然后建立特征，在窗口中选择草图的轮廓。

hahap · 发表于 2008-9-9 12:42:14

你的学习方法有点不对头，有时间自己画个草图，拉伸实体，在（拉伸）特征下可以看到草图，对头草图鼠标右键－－－显示草图，再试着用这个草图做“扫描”或别的特征试下，这样明白吧，自己试下，别老是问个不停。

sxbd1974 · 发表于 2008-9-9 15:29:29

原帖由 panda168 于 2008-9-9 11:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 U' n4 u& Y, U8 M/ Q- W! N7 ]
哦。见过两个特征使用了同一个草图，这个草图在特征树图标下就多一“手型”标志。只是不知道前一个特征已经用过了这个草图，后一个特征怎么使用这个草图？

我给你发个简单点的

dignity · 发表于 2008-9-9 16:48:01

同一个草图是允许作多次特征操作的

hahap · 发表于 2008-9-9 16:49:34

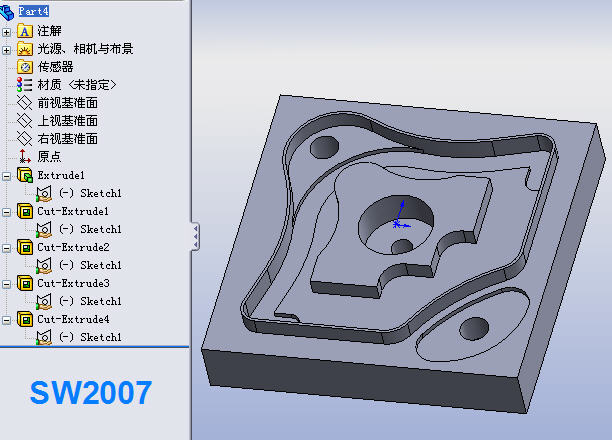

来个更简单的，以前在练习区做的题目：

Part4.rar (114.69 KB, 下载次数: 17)

che-zp · 发表于 2008-9-9 21:59:14

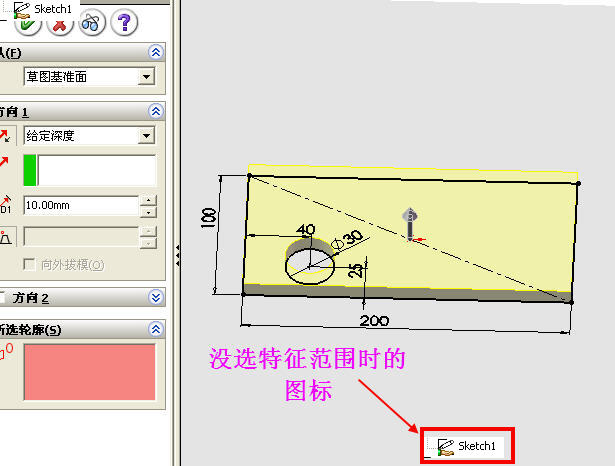

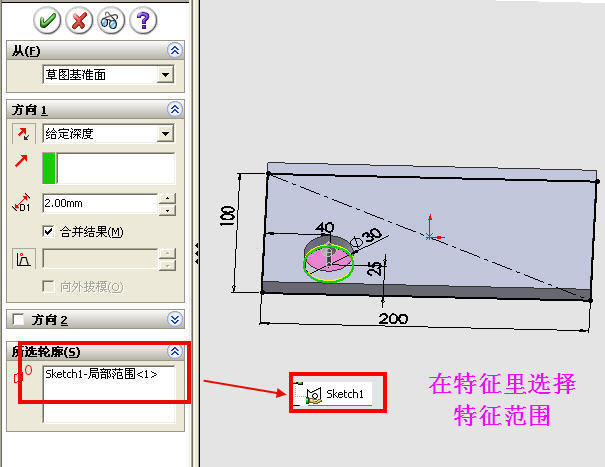

8楼和10楼的草图图标是不一样的

hahap · 发表于 2008-9-9 23:15:24

平时没多去注意这些图标上的差异，现仔细看下明白共享特征草图图标：

panda168 · 发表于 2008-9-10 07:56:46

多谢各位高手指点！
辛苦大家了！

阿紫 · 发表于 2008-9-10 08:00:30

又学习了新知识，谢谢各位了。

wendyfighting · 发表于 2008-9-11 13:31:51

學習了新知識，
一些細節，大家不在一起討論，平時的確不會注意
