SW中符合国标的Toolbox插件修改后的Browser源文件和SWBrowser.mdb文件

huwenliang · 发表于 2008-9-12 10:56:34

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW中符合国标的Toolbox插件其文件名和工程图中显示不符合国标，为了符合GB，我在SW2008的基础上修改Browser中GB部分的源文件的名称，在属性中增属性名(此属性可根据自己的方式修改)；并修改~\Solidworks Data 2008\lang\English\SWBrowser.mdb文件。现将修改后的文件发给大家共享。
      最好的使用方法：
      1、将你的安装文件夹“Solidworks Data 2008”复制到另一个位置，如E:\Solidworks Data 2008\。
      2、将复制的文件夹中的Browser中GB部分的源文件全部删除，将我传来的GB部分源文件放在E:\Solidworks Data 2008\Browser内；
      3、将我传来的SWBrowser.mdb放在E:\Solidworks Data 2008\lang\English内。
      4、打开SW2008，将设置中的“异形孔向导/Toolbox”指向E:\Solidworks Data 2008\。这样定制就不怕以后删除SW时将自定义的Toolbox删除。
      5、请将你的设计的每一个三维零件图和三维装配图的配置名称改为你的零部件名称，增加属性“零件代号”，增加重量“Weight”等属性，并保持与Browser中GB部分的源文件的属性相同。并将你的装配明细表的名称栏等属性链接到相应的属性。
      如果你不是SW2008版，请将你的安装后的SWBrowser.mdb文件中的各表头有“GB_”的所有表全部删除(最好是将原文件备份)，将我的SWBrowser.mdb文件中的各表头有“GB_”的所有表全部复制到你的SWBrowser.mdb文件中；并将Browser中GB部分的源文件的名称按要求修改，在属性中增属性名。

   祝各位三维朋友中秋节快乐!

[ 本帖最后由 huwenliang 于 2008-9-12 12:51 编辑 ]

wuwenbin · 发表于 2008-9-12 14:37:32

先问一下SW2007能不能用

我现在还在用SW2007

huwenliang · 发表于 2008-9-12 16:18:32

原帖由 lizujun1975 于 2008-9-12 14:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* c9 P- @- J, Z+ X% R8 K% h楼主有截图吗，是不是零件图图号能关联啊？

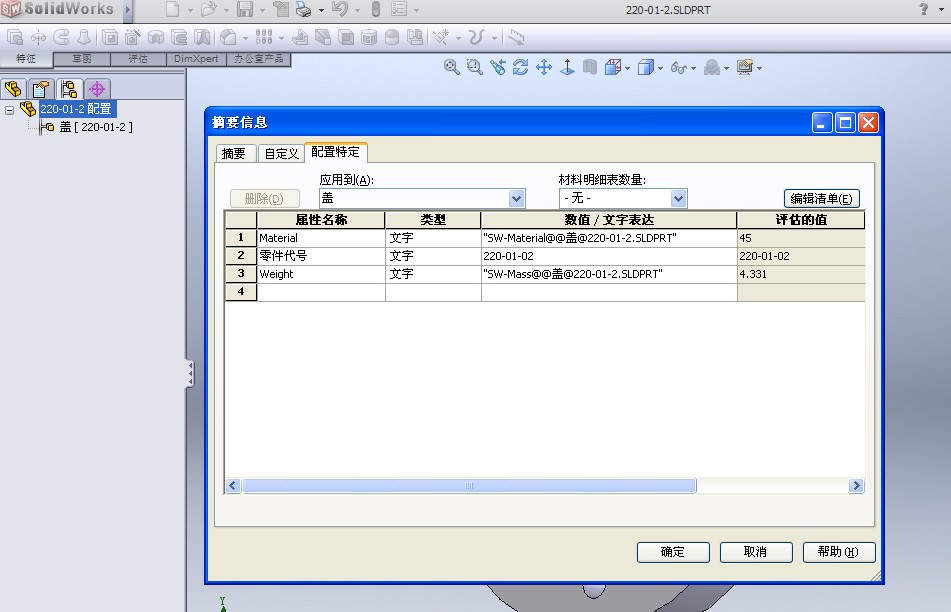

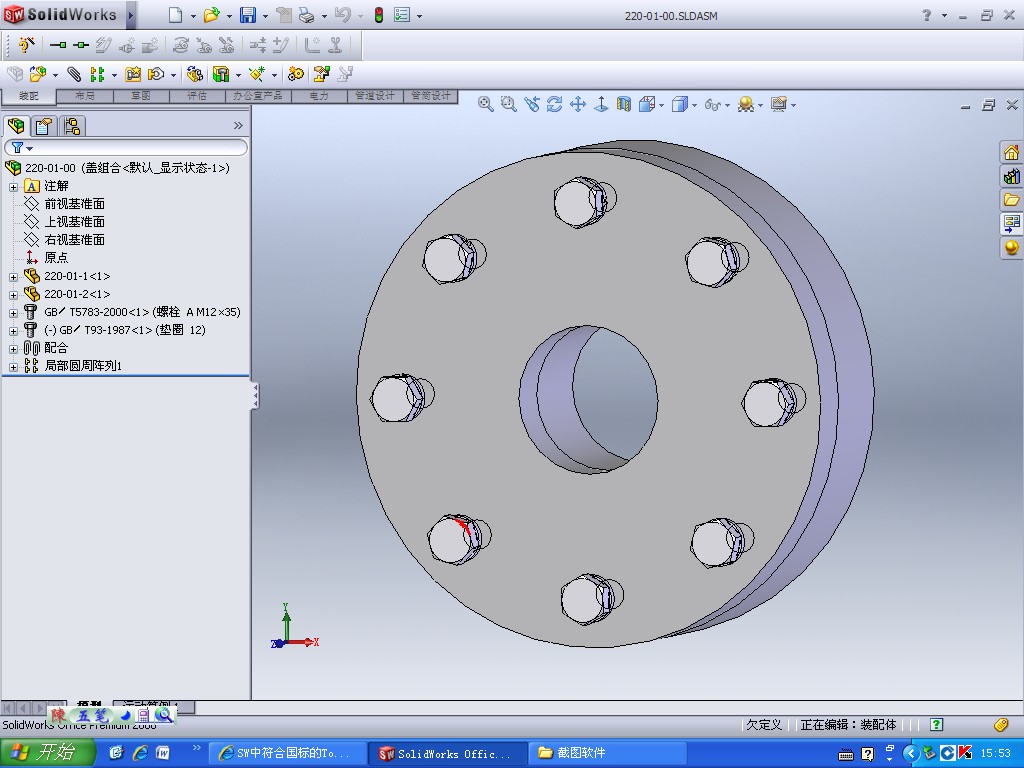

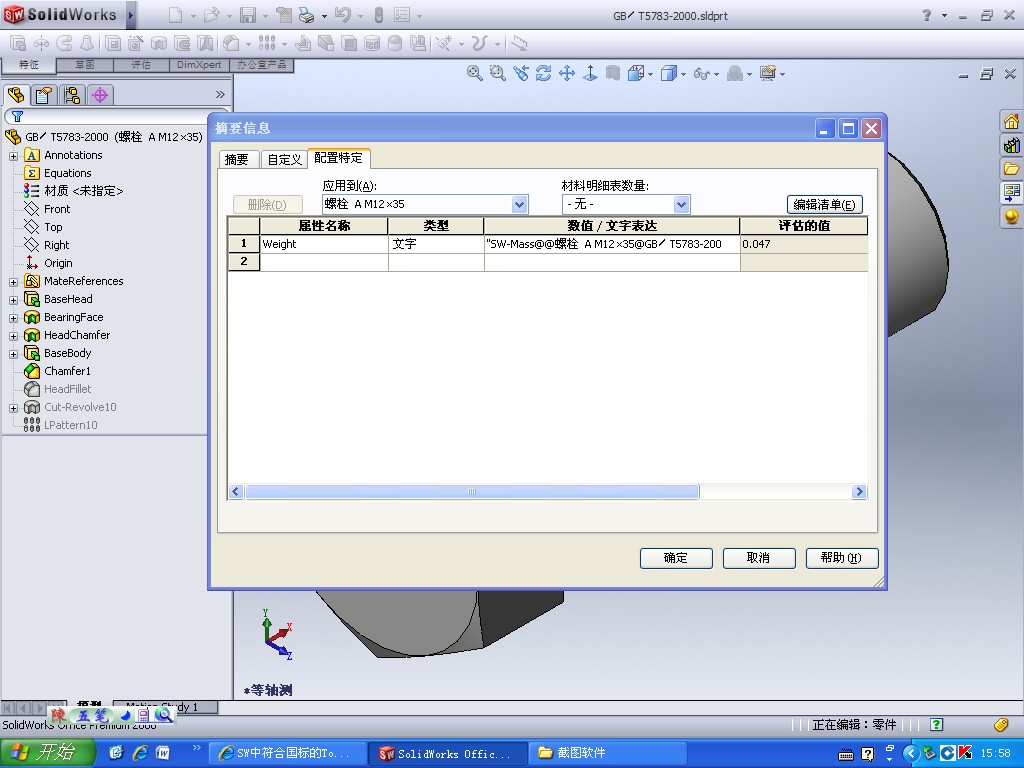

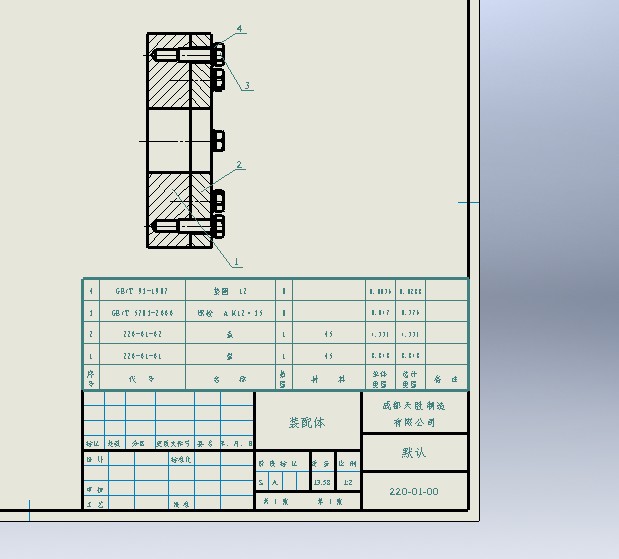

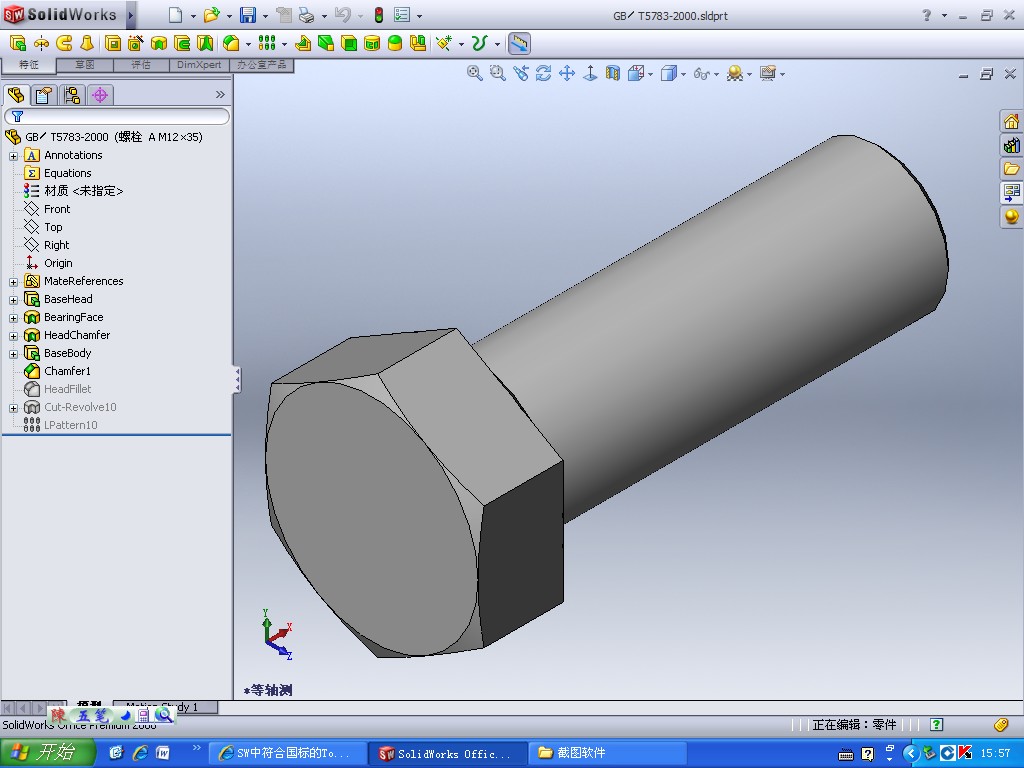

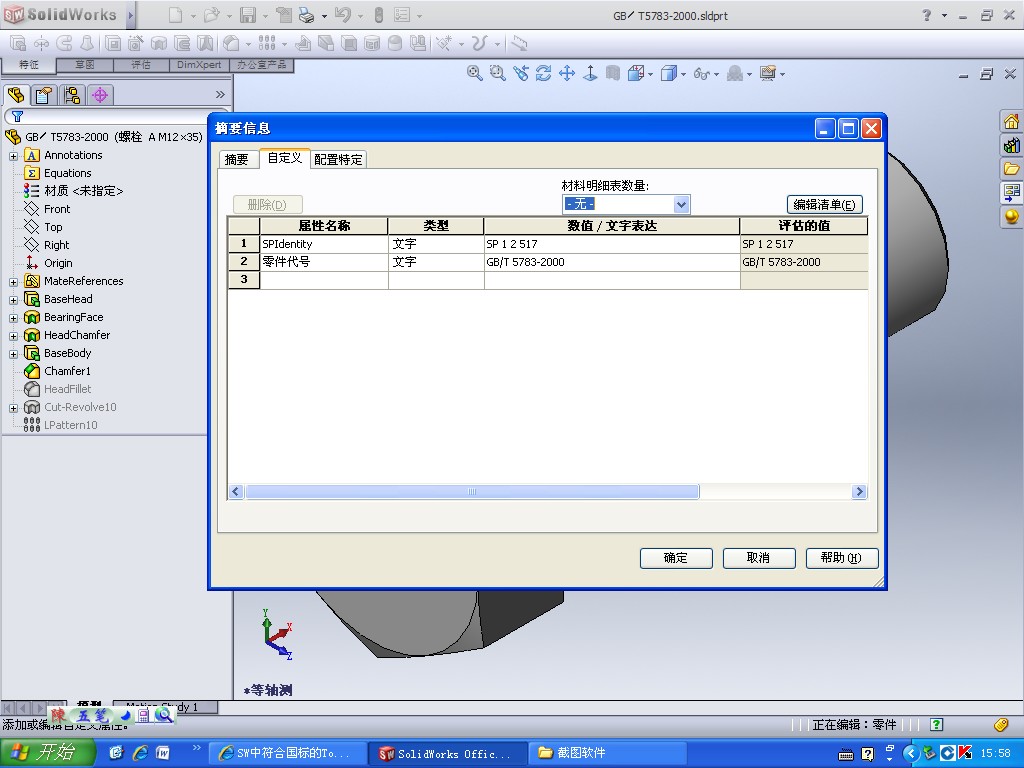

我上传几个截图。大家看看如何？

[ 本帖最后由 huwenliang 于 2008-9-12 16:21 编辑 ]

huwenliang · 发表于 2008-9-12 16:29:59

原帖由 wuwenbin 于 2008-9-12 14:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 J3 T' B; Z- m1 S4 K先问一下SW2007能不能用* q/ q7 n2 O4 F
; ~4 ^; B; U- B# e
我现在还在用SW2007

按我的方法将你的toolbox数据库SWBrowser.mdb备份，并将SWBrowser.mdb的带GB_的表全删去，将我的数据库SWBrowser.mdb中的带GB_的表全部复制进去。详细方法见：http://www.3dportal.cn/discuz/viewthread.php?tid=531662&highlight=toolbox

xubiyang188 · 发表于 2008-9-18 21:54:19

楼主的有异径孔问题吗？就是使用GB异径孔，在工程图插入标注没法自动加上孔的数量。

xubiyang188 · 发表于 2008-9-21 13:39:48

楼主的有异径孔问题吗？就是使用GB异径孔，在工程图插入标注没法自动加上孔的数量。这个问题很严重！

xubiyang188 · 发表于 2008-9-21 13:48:37

刚刚试了，存在问题，异径孔问题依旧，但是可以使用ISO异径孔，装配使用GB标准件。但是有一个很严重问题，就是不能够把螺栓尺寸自动链接到文件名上。还是非常感谢楼主共享，我只是提出建议，希望能够解决，作的更完美。good

huwenliang · 发表于 2008-9-26 16:36:47

原帖由 xubiyang188 于 2008-9-21 13:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 r% n V0 p! P" C# E
刚刚试了，存在问题，异径孔问题依旧，但是可以使用ISO异径孔，装配使用GB标准件。但是有一个很严重问题，就是不能够把螺栓尺寸自动链接到文件名上。还是非常感谢楼主共享，我只是提出建议，希望能够解决，作的更完美 ...

请贴个图看一下，

dayGhost · 发表于 2008-9-28 01:57:04

呵呵，谢谢楼主，我也正为SW的GB库发愁呢，及时雨啊！

djyyub · 发表于 2008-9-29 14:04:26

刚下载了，不知是否好用，还是谢谢！

huwenliang · 发表于 2008-9-30 00:32:36

1、将你的安装文件夹“Solidworks Data 2009”复制到另一个位置，如E:\Solidworks Data 2009\。
      2、将复制的文件夹中的Browser中GB部分的源文件全部删除，将1楼我传来的GB部分源文件放在E:\Solidworks Data 2009\Browser内；
      3、将以下我传来的SWBrowser.mdb放在E:\Solidworks Data 2009\lang\English内。
      4、打开SW2009，将设置中的“异形孔向导/Toolbox”指向E:\Solidworks Data 2009\。这样定制SW2009的Toolbox。

huwenliang · 发表于 2008-9-30 00:55:55

1、将你的安装文件夹“Solidworks Data 2009”复制到另一个位置，如E:\Solidworks Data 2009\。
      2、将复制的文件夹中的Browser中GB部分的源文件全部删除，将1楼我传来的GB部分源文件放在E:\Solidworks Data 2009\Browser内；
      3、将以下我传来的SWBrowser.mdb放在E:\Solidworks Data 2009\lang\English内。
      4、打开SW2009，将设置中的“异形孔向导/Toolbox”指向E:\Solidworks Data 2009\。这样定制SW2009的Toolbox。

tinlon · 发表于 2008-10-5 16:43:51

非常感谢楼主，使得我的solidworks 2009安装后没有toolbox得到解决。

xubiyang188 · 发表于 2008-10-6 19:44:25

发现一个问题，装配弹垫时会自动变成平垫。不知道为什么？

huwenliang · 发表于 2008-10-7 09:18:19

原帖由 xubiyang188 于 2008-10-6 19:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ e7 M! o, z/ ?9 h& }- K0 d7 N& Q发现一个问题，装配弹垫时会自动变成平垫。不知道为什么？

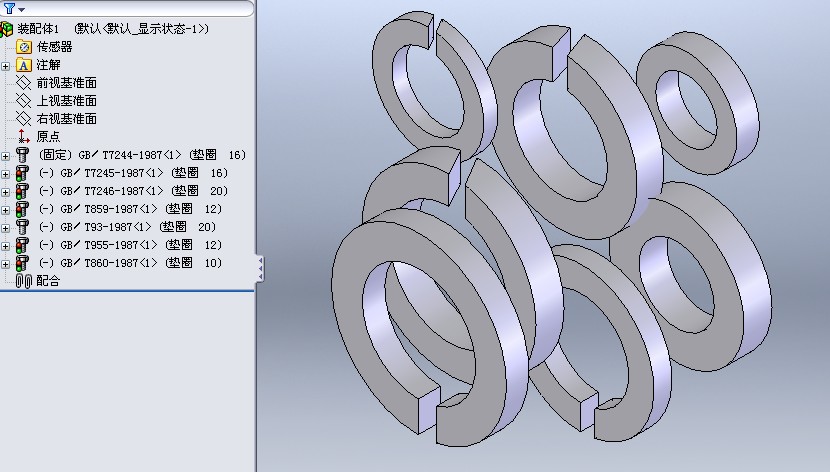

但我自己的没有发现这种问题，见附图。请问是哪个标准号？

xubiyang188 · 发表于 2008-10-8 14:03:08

原帖由 huwenliang 于 2008-10-7 09:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 z8 P. a( F9 g& M5 ?# Q) y1 S. Z: u
# U" M3 @, c4 j6 E. J0 N K8 @7 m1 \% j; Y2 j( a0 k5 R
# s& j9 D- `/ f5 _5 g
但我自己的没有发现这种问题，见附图。请问是哪个标准号？

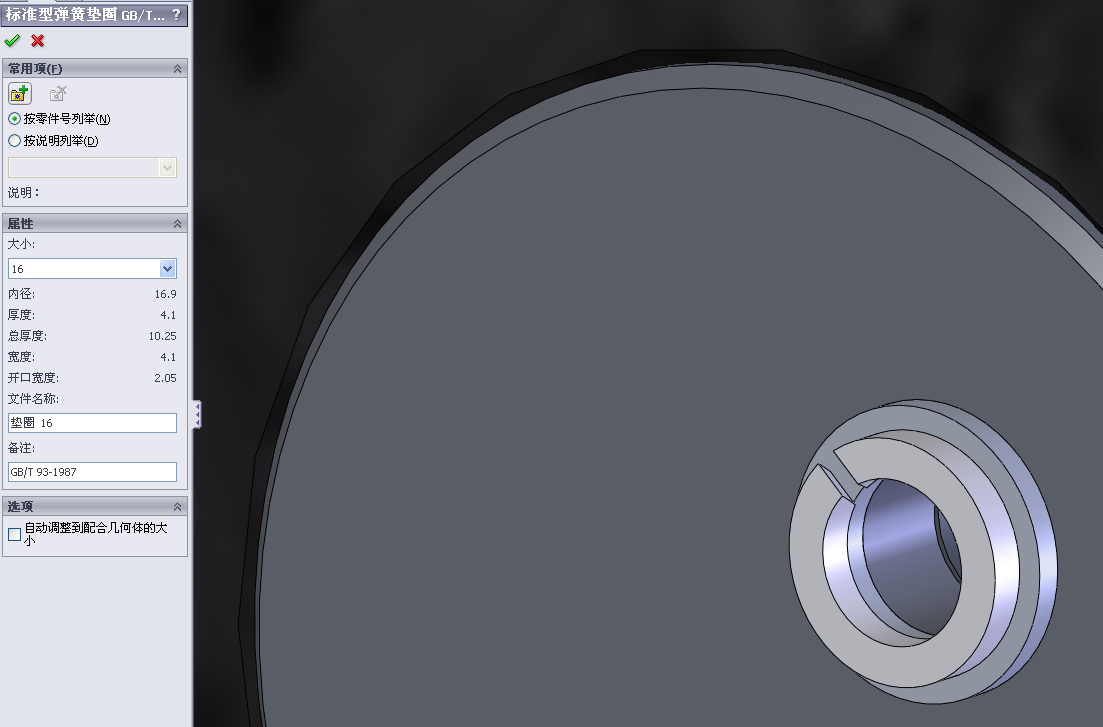

选择标准标准型弹簧垫圈

xubiyang188 · 发表于 2008-10-8 14:26:11

发现问题了，是名称重复造成的。

xubiyang188 · 发表于 2008-10-8 14:31:00

原帖由 huwenliang 于 2008-10-7 09:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* Z+ S; z4 W" ^: L4 G2 y: A! c' v& B4 M& Q$ G

' S" P- u: W% N3 U4 E0 y- S) e0 w* V; c, b3 o7 K: S
但我自己的没有发现这种问题，见附图。请问是哪个标准号？

如果把名称改一下就好了。不知道在哪里改可以自动链接，不需要每一次改动。
（把垫圈12改成弹簧垫圈12）

[ 本帖最后由 xubiyang188 于 2008-10-8 14:32 编辑 ]

xubiyang188 · 发表于 2008-10-8 14:39:44

楼主你试试同时装配平垫和弹垫看看，可能需要改SWBrowser.mdb文件

xubiyang188 · 发表于 2008-10-8 15:20:35

希望楼主找到怎么改的方法告诉一声！谢谢诶！

huwenliang · 发表于 2008-10-8 17:26:46

原帖由 xubiyang188 于 2008-10-8 14:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif* ^" E* l, P$ C8 Y- T4 F# ~: `- D8 C8 V
楼主你试试同时装配平垫和弹垫看看，可能需要改SWBrowser.mdb文件

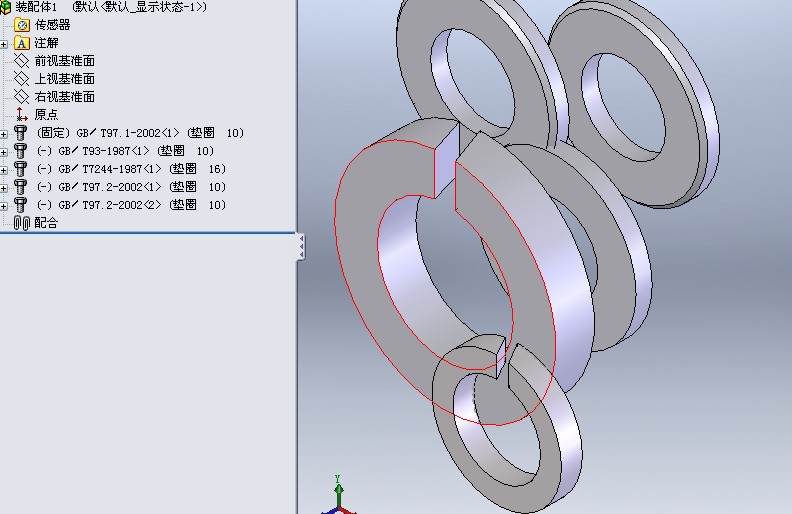

我在一个装配图中装了平垫圈和弹簧垫圈，没有发现异常。见图。我认为可能是你的toolbox的源文件名称有同名，请检查一下。

csluo · 发表于 2008-10-9 15:39:10

谢谢楼主的奉贤精神

xftqb · 发表于 2008-10-9 16:19:18

是否能把工程图模板一起传上来呀，我正想要！谢了！！！

hux0730 · 发表于 2008-10-10 10:45:39

楼主何不将这个文件上传到FTP上，这样下载下来也比较方便。

我刚刚一搜索，发现还有这等好事，真是要顶。

yizhi4669 · 发表于 2008-10-10 11:28:30

谢谢分享!现在2008里面的库标准有些过时！
