ug生成工程图怎样只生成一个全剖视图啊？

c119194690 · 发表于 2008-9-13 09:38:57

用视图编辑关联把另外的视图擦除啊！！

[ 本帖最后由 c119194690 于 2008-9-13 09:41 编辑 ]

yubo170 · 发表于 2008-9-13 10:15:48

UG工程图有用么，一般出图都是用AUTUCAD把，我做两年，还没有UG 出过图了！

yubo170 · 发表于 2008-9-13 10:17:49

UG工程图挺简单的，里面东西也不多，你下个教程看看就会了~

astrokylin · 发表于 2008-9-13 18:23:34

在制图环境
先添加基本视图，然后
insert-->viwe-->section view
选中刚才添加的基本视图，指定剖切位置，拖动鼠标即可

beyond2009 · 发表于 2008-9-13 18:44:13

原帖由 c119194690 于 2008-9-13 09:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif. B/ `( O2 p! e0 }: \* h0 g- L
用视图编辑关联把另外的视图擦除啊！！

不要误人子弟呀！

beyond2009 · 发表于 2008-9-13 18:46:09

正规做法是编辑视图属性为“查考视图”。或者直接把多余的视图隐藏就行了！

dengf · 发表于 2008-9-14 08:45:49

哪位有不有工程图的教程了.

kihsf · 发表于 2008-9-15 09:46:03

两个视图是相关联的，删除一个想要留下的也被删了，编辑显示也是，它们在一个视图里，隐藏就都隐藏了。

PJZ123 · 发表于 2008-9-15 11:52:39

你是不是把相关联的主视图删掉了？

飞鱼 · 发表于 2008-11-15 17:39:15

7#楼的能否给个具体一点儿的教程啊。我找了一下好像没法实现啊！

我的做法是先用“视图相关编辑”里的“擦除对象”把基本视图里的图线去掉，再把剩下的东西，包括剖切线隐藏掉。希望有更好的办法，感觉UG的工程图有很多不方便的地方。

lcl8628860 · 发表于 2008-11-26 21:21:46

提示: 作者被禁止或删除内容自动屏蔽

xubindy · 发表于 2008-11-27 11:13:35

小意思。基本视图再全剖啊

:loveliness:

阗椏阆锱 · 发表于 2008-11-27 11:23:10

实用性不大！

llxf · 发表于 2010-4-19 22:42:42

还是搞不懂啊。。

chenlichun47 · 发表于 2010-4-20 10:05:28

做好全剖视图后把被引用的视图剪切到另外的图纸页这张图纸就只剩下你想要的视图了的，而且不会影响到图纸的可编辑性。

poxiangzi · 发表于 2010-4-20 10:18:54

小意思。基本视图再全剖啊 :loveliness:5 r0 R1 m' _( |0 {: y$ K
xubindy 发表于 2008-11-27 11:13 http://www.3dportal.cn/discuz/images/common/back.gif

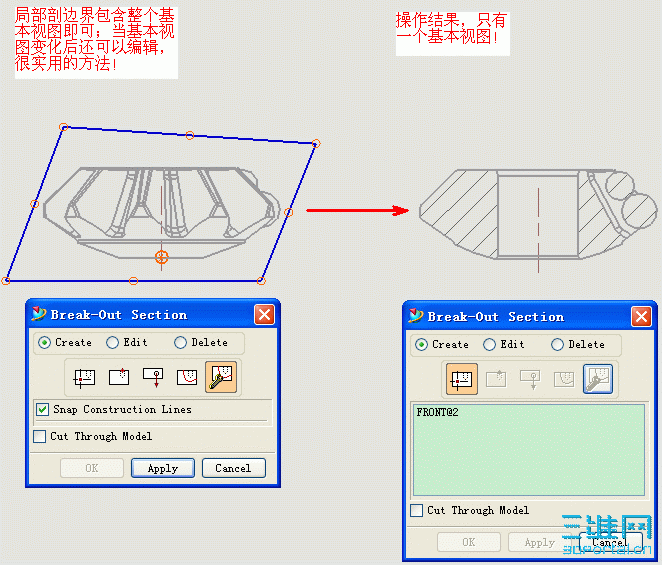

是“基本视图”+“局部剖”，只不过局部剖的边界可以包含整个“基本视图”而已，这个方法很实用，不会产生额外的视图（还需要隐藏或移到别的图纸）、对回转体特别适用。
