从2007版开始，CAD“视图”菜单中的“着色”子菜单不见了，代之以“视觉样式”菜单，其中的“真实”、“概念”视觉样式让很多用户感觉不爽，大家都很怀念老版本的“体着色”模式：不用渲染，看起来就很漂亮。
1 X* q; |; Y. Z9 {& V其实老版本的“体着色”并没有丢，我们可以用下面两个简单的办法把它找回来：
! k5 _+ a5 F' I% s! }6 H一、使用老版本的“着色”命令" s: w, V6 t% t. m6 A& q- u

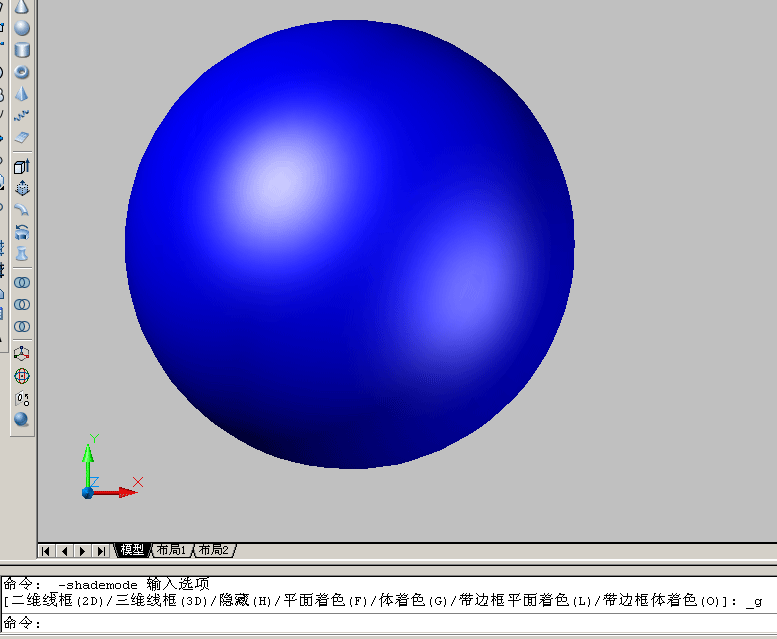

在老版本中，“着色”命令是“shademode”，下面有若干个着色选项，其中“体着色”的选项是“G”。在2007以上版本中，输入“shademode”命令会出现“视觉样式”命令（vscurrent）的提示，只有输入“-shademode”才能显示过去的“着色”命令。但每次使用“体着色”要输入一长串字符实在是过于烦琐，好在我们可以通过“自定义”在工具栏上添加按钮来解决这个问题。
5 T0 _8 J) j4 U. F7 p' t9 [5 L打开“工具”菜单，点击“自定义”子菜单下的“界面...”，弹出“自定义用户界面”对话框，参见图1。
9 w/ O: [8 z1 S! `# |3 v; G2 D5 ~% P- q
图1
9 a' e' M: H' ?: D5 L8 ]1 L6 G3 \, ^. [. r. M* r4 W! k1 F

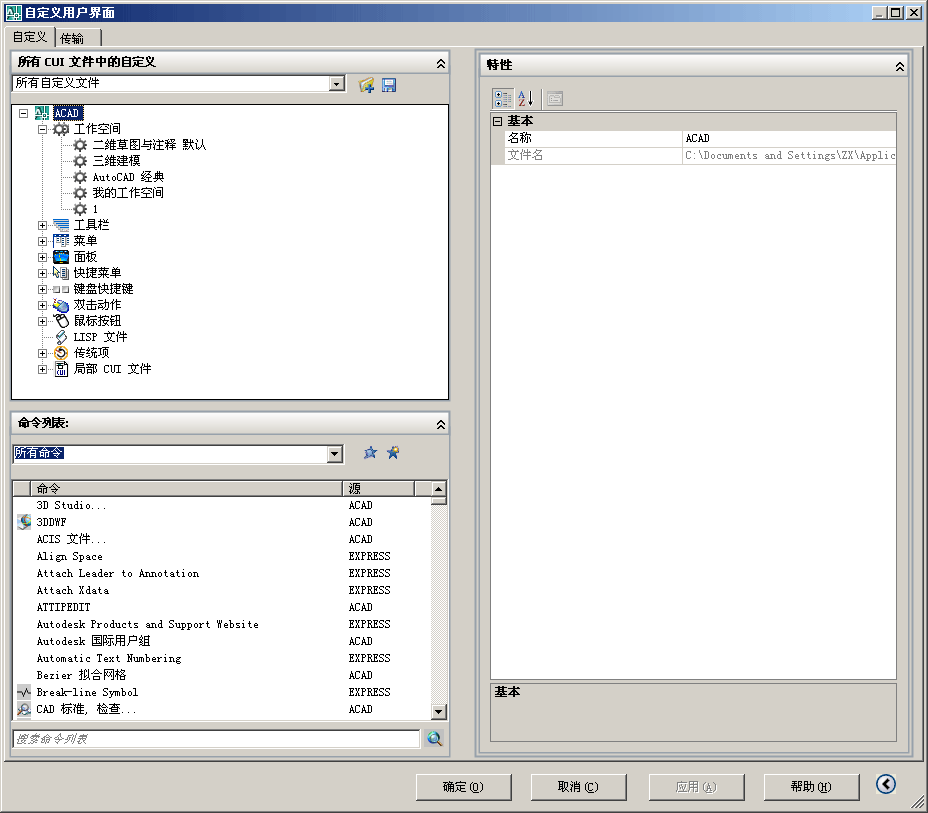

版本不同，目录和列表中的内容会有所不同。在2007版本，“体着色”的位置参见图2；
& \+ j5 t" C1 D8 v6 q) ^5 j
$ }! [1 J' c! \0 C; g% E# }( ^
图2
, k3 Y( k* T1 t( b: }
/ E# i8 d2 ?) V' L5 O

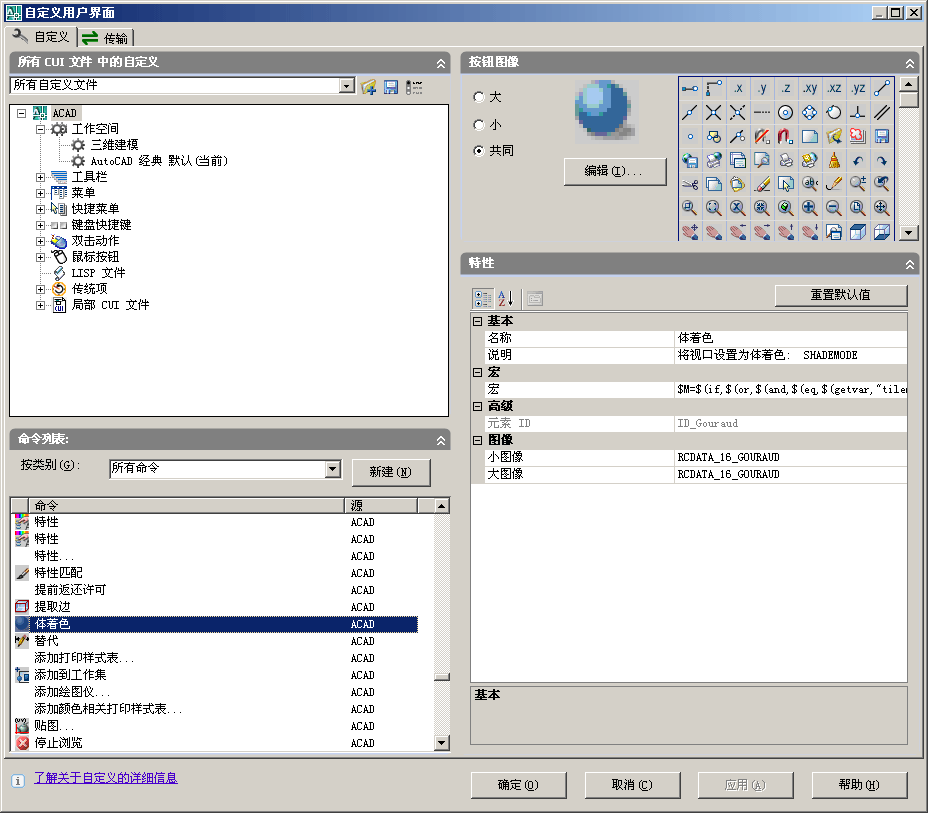

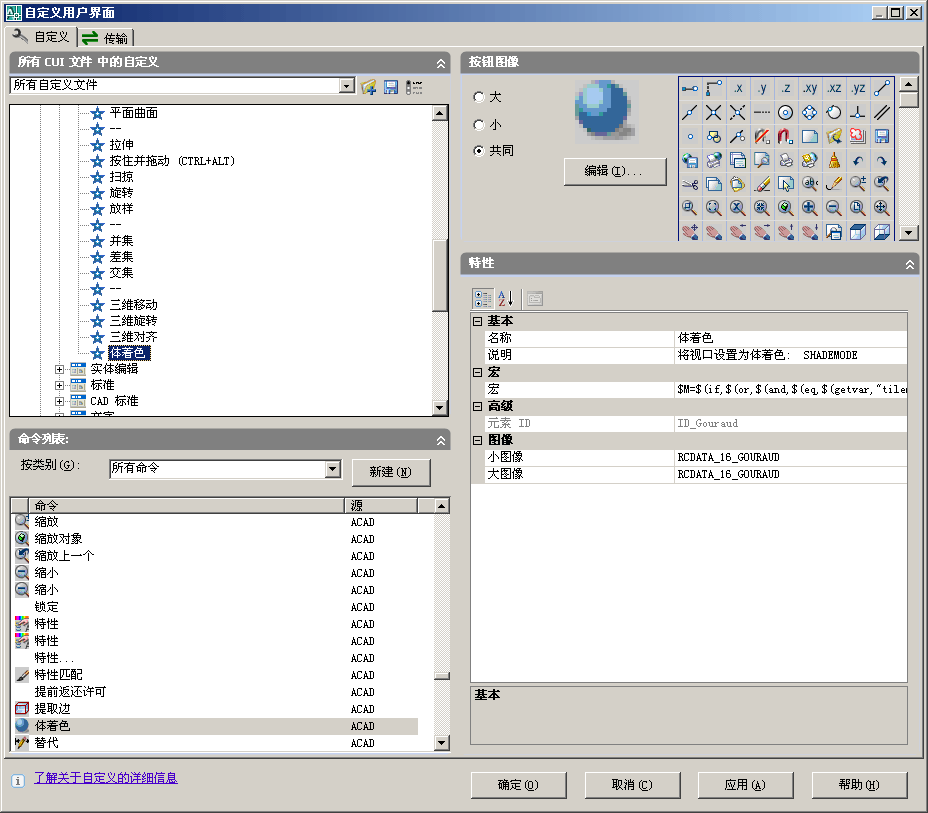

2008和2009版本的“体着色”位置参见图3。3 M5 ~2 O$ L5 {: T# b/ g l
' W/ h, X8 s0 m7 D8 c* O' Q9 h0 ?
图3
1 C' C1 N% z% j4 e }
6 U$ ]' G! {# U+ l# b# k$ o
点击右侧“特性”表格中“宏”这一行，其右侧会出现一个按钮，参见图4。0 J, [$ t, a: o1 ?* {
% I1 X) Q5 N1 B4 u9 `" V1 n
图4
9 n$ D- W3 J, q& S( s* j1 F! w1 H+ ^, H* c; j, G

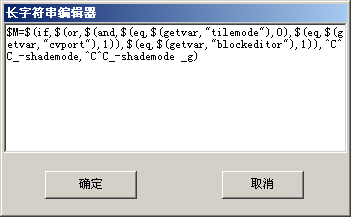

点击这个按钮，会弹出“长字符串编辑器”，参见图5。; Z3 ^5 W$ A) R/ V
1 v0 l4 |6 N% U4 O: w/ |" V; d9 D. M
图5
6 V$ J1 i* l- p3 u5 {) }% V6 G% t
; j, I! D: Y N# m& N2 j1 s2 A在最下面一行两个“shademode”前面加上“-”号，参见图6。
9 {6 D* x9 J4 }! y0 L* n! t) q) X* `4 d1 ?! [) k y9 l: j7 w
图6
! w* A# l' N* f& m
; d, b: f$ i0 C“确定”后返回“自定义用户界面”，单击左下方“命令列表”中的“体着色”，“Ctrl+C”复制，打开上方的“所有自定义文件”中的“工具栏”目录，再打开一个自己中意的工具栏（当然也可以右键菜单新建工具栏），“Ctrl+V”粘贴，参见图7。 w, Y4 B$ ~6 X) m! ^, m9 l0 o9 B
& y( Z7 M# Q5 c ?
图7
' P8 d6 t' i/ V/ S5 y1 E* [
i9 [8 a/ J+ L* _
“确定”后返回CAD图形界面，工具栏上已经添加了“体着色”按钮，参见图8' c& j0 h( D( H0 P; K6 @ |" }7 p p
3 m, Q$ F5 Z, M8 [) y: a
图8
* N, n0 i( [, r6 y( t
; ^ v& ]7 L; b7 G% S随便建立一个三维实体，单击自定义的“体着色”按钮，“体着色”效果参见图9。& I1 @. N; K, M5 i9 X
2 I! Q! v, z2 |2 j. C. `( U: d" _5 J
图9
1 i5 V! J7 c' S2 Y. U
; s) y# b; B! h6 T3 n二、使用“视觉样式管理器”把“真实”视觉样式修改成老版本的“体着色”模式效果, j* b8 X1 g% o5 ^8 O8 ?: Y+ B

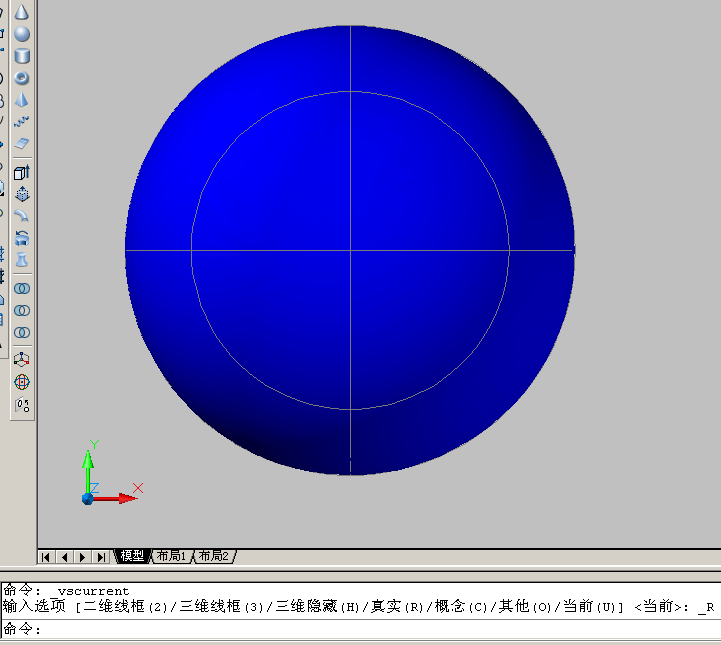

随便建立一个三维实体，把“视觉样式”设为“真实”，参见图10。
2 A; y( c0 r K$ r2 G
4 ~ |5 M, I2 m& s8 w
图10
5 P. H) u0 r! ^% b3 @$ ]7 I1 Q$ T: S

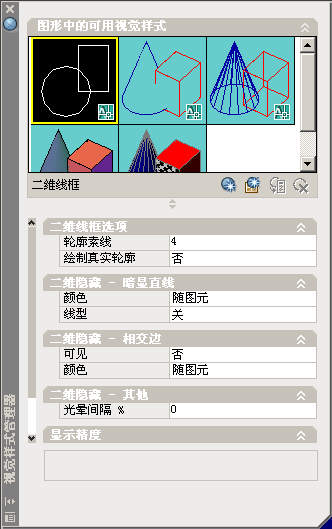

8 E9 t+ _7 l- E" K输入“visualstyles”（或在“视图”菜单的“视觉样式”子菜单下单击“视觉样式管理器”，或在“工具”菜单的“选项板”子菜单下单击“视觉样式”），弹出视觉样式管理器，参见图11。: ]) L% B* `* N
' b) Y% m5 y8 `
图11
; K$ R4 u; Y' R v+ t

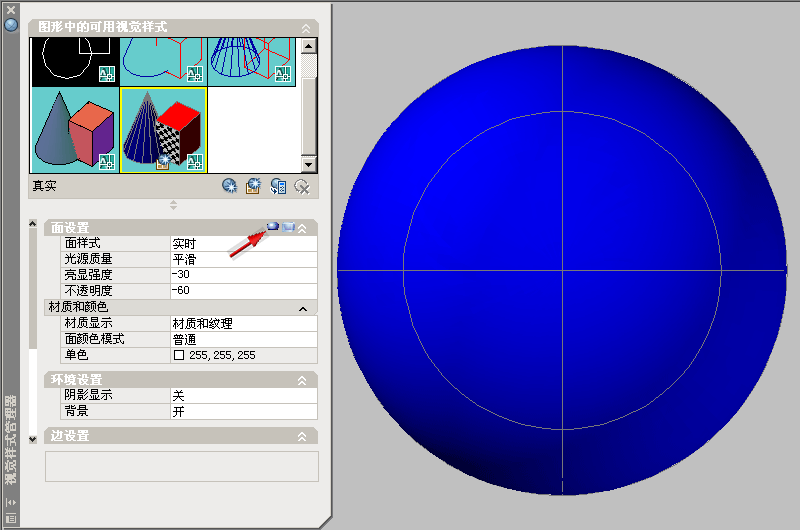

- I) d+ M# y4 [单击“真实”视觉样式，单击“面设置”右侧的“亮显强度”按钮，参见图12。
2 B$ X7 u3 F, e; d/ O. t5 a' k
* M4 X: Y: m4 n+ `7 G$ u* Y# ^0 ^
图12
) N3 ~8 H( a0 r, P0 G, {- M4 A1 `0 H+ y8 X# L

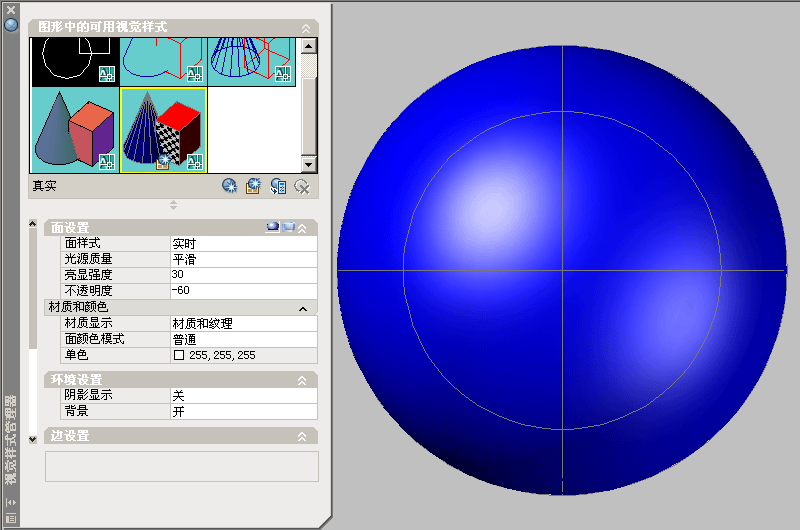

“亮显强度”由－30变成了30，右侧的实体不再是灰蒙蒙的颜色，和“体着色”一样亮晶晶的了，参见图13。
2 v$ W* m6 F! ^1 f8 ?1 d
4 W+ B9 t9 o7 J6 U% I
图13
! R" R: K" |9 V6 D% L

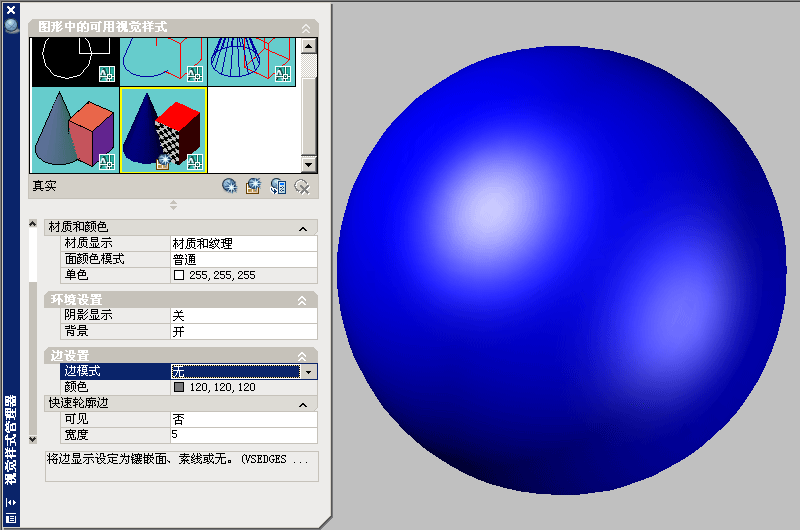

4 i) t/ l8 G& K. n向下拉滚动条，把“边模式”由“索线”改为“无”，参见图14。8 d e+ E. S3 x
' @& w' _9 b( x! G2 @8 l1 Q
图14
" ~& O3 X6 ?; d9 q2 q4 X
5 Q0 V: h/ @9 y8 n1 b, k" X- \. @ g这样的“真实”效果让你满意吗？2 G9 T6 U; Q/ m" }, }( T' U. K
0 F+ u" f4 p( U6 w! M6 p- |* a
还有一项值得一提：“材质显示”。如果把这项也关掉，“真实”就和原来的“体着色”一样，只要不渲染，就永远是“体着色”样式；如果不关，当面附着材质的时候将显示材质。, y8 T0 V, @" J
其它还有一些选项，朋友们可以尝试修改它，让“真实”呈现出自己喜欢的样子。0 m- ` G5 ]# D6 z: T# w- p* w( D
其实，CAD用“视觉样式”代替“着色”模式，确实有它的道理，因为新的“视觉样式”的功能远远超过以前的“着色”模式。 |
