小弟刚学CAD不久 特地来此请教高手

Ｍǔsīc袏鉺釘

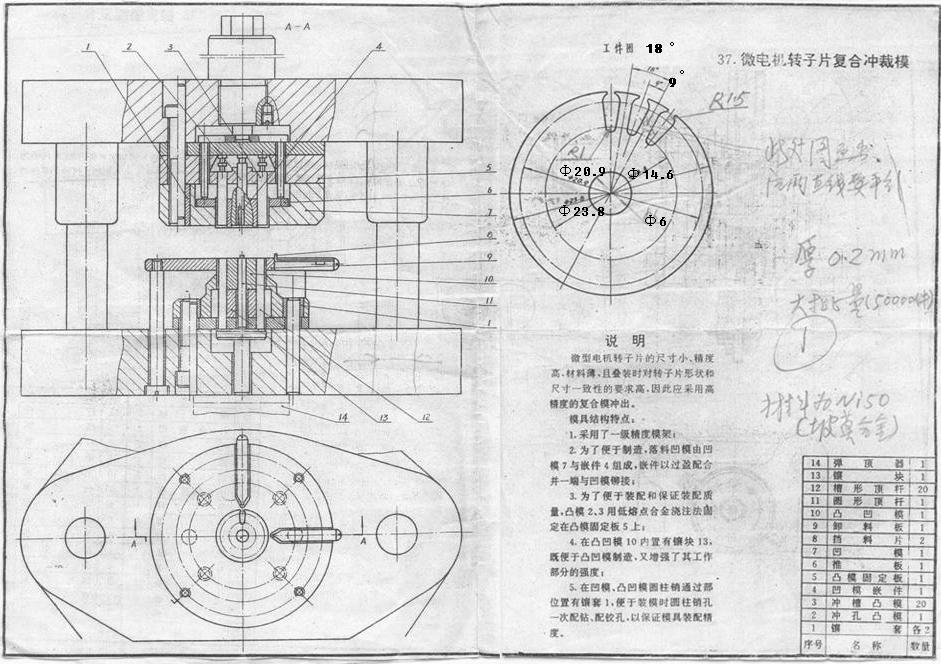

别人要我画一张CAD（2004版）的图纸
4 P5 R1 y0 `( ]7 m* _7 r' i
但是我刚学不久
1 a% I1 h, z8 E* r
" u8 P! }# E- W1 l3 z3 @% `9 |3 l不知道怎么办才好

这两天无意中找到这个论坛
$ i- a0 Z. j# I" u9 a1 P  k
1 R3 F. s/ ]8 Y; Q6 u% G/ g所以来此请教各位CAD的高手朋友

/ T8 y6 }- e( X8 g' e
9 _" Z1 }9 x% i[ 本帖最后由 Ｍǔsīc袏鉺釘 于 2008-9-22 08:44 编辑 ]

heyouming0000

这是一个总装配图。你得把它们分解成各个零件图。要不你就只能看到图，自己按自己的尺寸把它画出来。我只知道这些了，希望能对你起点作用。

Ｍǔsīc袏鉺釘

他给的就这么多了

+ Q; z* N* c! N1 T' d导柱等东西的尺寸还让我去借书查
" U* G4 \6 L* ], t( y! E; R
觉得好烦哦

白辞

这是设计，不是画图。很多人把设计看成是CAD画图，这是误区。楼主把握好机会。学习吧！

914438418

给你的人是想锻炼一下你！如果他给你的是电子版的，你根据视图一个零件一个零件的拆卸下来画成零件图！你右下角的零件清单表基本上可以看到你零件的数量和名称！可能里边有些标准件！需要查一些资料！也有一些行业通用件，也可以查一些资料！如果你以前从来没有处理过此类问题是要好好努力的！因为将来用得着！他可能你把零件画得差不多就把全套图纸给你，让你知道自己画的和原来的差距，那样你很容易知道自己的不足了！

Ｍǔsīc袏鉺釘

但是我不知道应该去图书馆找一本什么样的书

0 {+ k' K, Z# ]4 S1 m& Y* ]例如：书名

chenvolitation

不用什么书，这就是一张总装图，把能确定的尺寸1：1画好，其他外形可以根据经验自己设计就好了

panda168

你是学机械的吗？
有些机械图纸要用到“机械设计手册”，学校图书馆应该有相关的资料。
或者求救一下学校机械类方面的老师询问询问。
" S! p) Y1 c: ~& r/ X( w2 E8 }其实画这样的图对初学者的确有点难，不过也很能锻炼你。加油哦！

sealive_leafage

只是一张图要把它画出来，变成CAD文件不难；
$ n5 H+ p5 J) e% B3 I1 c: A0 e* ~1、拿个尺子量图上尺寸，一步步绘图就可以了；
6 L$ y/ X- F% L  g. [- X2、扫描的图效果再好些，线条别太斜，将图片插入到CAD绘图环境中，在CAD中直接描图就可以了；
  Q; h+ v% B8 {  i: x. d2 L3 N当然也可以试试一些转换的软件，扫描图片转CAD，但据我所知效果都不太好；
: E' L  T1 @( k" m3 U% x6 Z& {$ z9 f只是把图画出来，根据你手头的资料也只能到这个程度了（精度差点而已，但样子有了）

[ 本帖最后由 sealive_leafage 于 2008-9-22 12:36 编辑 ]

syzzm

如果只是画装配示意图，只要照着图1：1的画就行了，如果比例不知道，你量下右上角的几个尺寸，得出实际的比例，换算一下就可以了。
! A/ z) u; z$ q$ H' d如果要画准确的图纸，你要找到图上所有零件的零件图，零件号、名称右下角明细表里都有，如果没有零件图你连装配图里装的是什么样的零件，装配关系是什么样的都不知道，那是有点勉为其难了

martina

觉得先要搞清楚，是让你CP一份电子版的DWG图，还是要你根据这个总装配图来设计出产品
3 d. ]; w2 \/ t/ m# Z，如果是前者那好办，要是后者，就要有机械设计经验了，不知道你是不是个学生，是不是学机械的，这里面的学问也一时说不清楚的。好好学习好好看书吧，努力！！

rgyzgwh

不知道你学的是什么专业，应该不是机械或机电类的，如果你不懂机械制图，刚学CAD不久，要想画清楚还真不容易。最好是先多看看制图或识图基础知识，先多请教，入门后能识图后就回简单多了。没有制图的基础肯定不行，因为你不知道怎么才能真正表达清楚零件或装配图。

sww3843

赞成5楼的。cad只是工具，为你的设计要学会。

66034845

这是冲压模课程设计题吧。

Ｍǔsīc袏鉺釘

可是我觉得好烦
8 f1 Z: H: B7 O' b; }* I! o
9 Q1 r( j& b  C' z1 ^9 T  k" T也有点担心
1 B$ }6 r3 S1 G% x) k
你们诸位精通ＣＡＤ和模具设计的大虾能不能帮我啊？
