我觉得solidworks筋板最难画，有谁帮忙画出下面这个图的筋板？

tl2004 · 发表于 2008-9-22 16:28:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

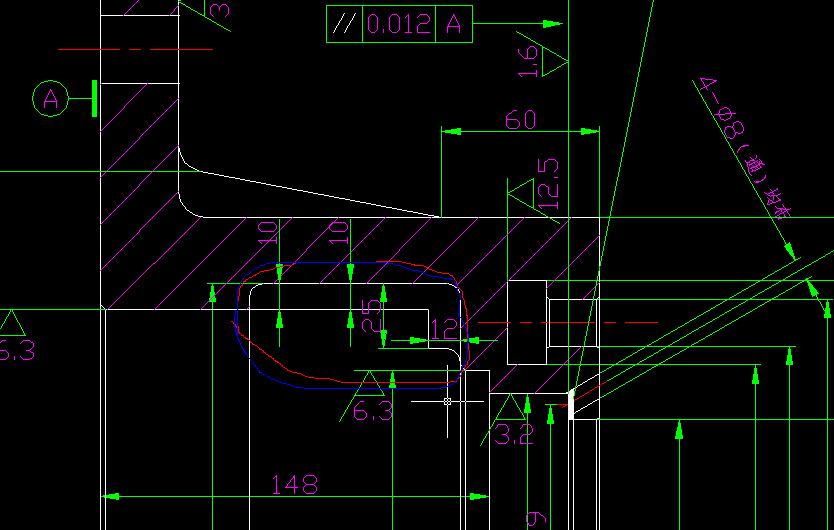

一张是CAD剖视图，框框内就是要画的筋板

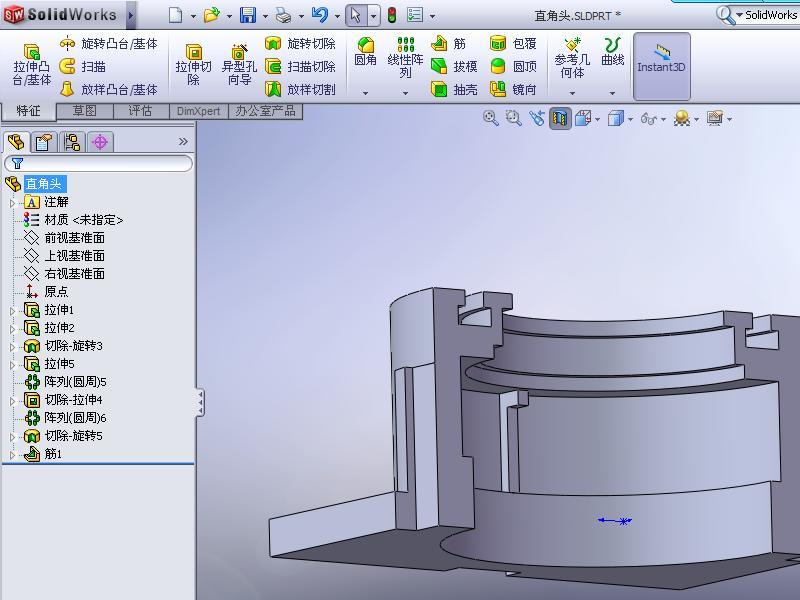

一个是原文件
谢谢各位大虾，小弟刚刚学习中

[ 本帖最后由 tl2004 于 2008-9-22 17:34 编辑 ]

tl2004 · 发表于 2008-9-22 16:30:49

感觉solidworks的筋板很麻烦
大家觉得呢？

tl2004 · 发表于 2008-9-22 17:33:21

顶上去，谢谢大家

stone0030 · 发表于 2008-9-22 22:17:38

你图纸不是很详细
大体意思是这样
你看着修改一下就可以
还有，筋一般都可以用拉伸来代替，拉伸比较简单些

[ 本帖最后由 stone0030 于 2008-9-22 22:33 编辑 ]

tl2004 · 发表于 2008-9-23 07:53:53

奇怪了，大哥
我不能打开你的文件嘛
我用的是07版本的
这个图关键是建个参考基准面
但是我怎么也创建不了，请帮忙指导一下，谢谢

tl2004 · 发表于 2008-9-23 08:40:25

我现在就不知道怎么样才能让这几条线完全定位（变成黑色）
郁闷啊，顶

tl2004 · 发表于 2008-9-23 09:06:23

有大哥帮忙吗？

yudajia · 发表于 2008-9-23 19:33:36

标注尺寸定位

lfenger2008 · 发表于 2008-9-23 21:08:10

原帖由 tl2004 于 2008-9-23 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 x. Y% h, p! v X, X; y我现在就不知道怎么样才能让这几条线完全定位（变成黑色）/ L- T4 e- K. y- m; f1 Z( r
郁闷啊，顶

给定相关距离、长度尺寸或者添加关系就可以完全定位了。

stone0030 · 发表于 2008-9-25 21:11:52

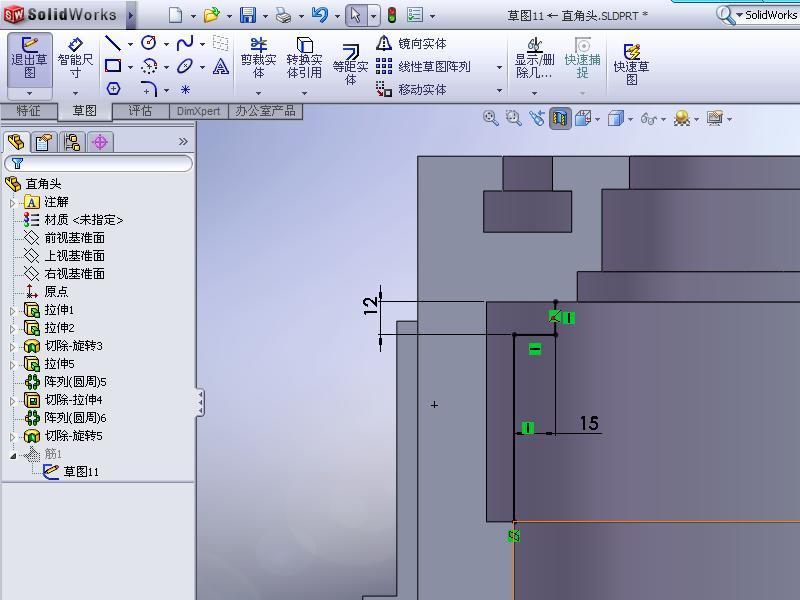

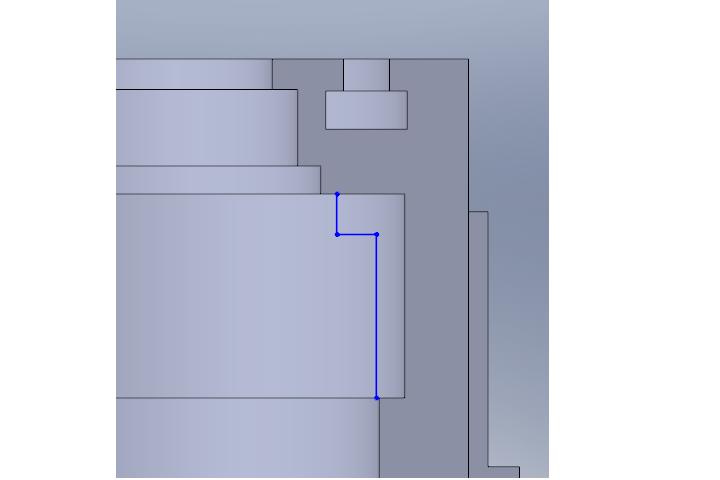

按我的第一张图的草图定义关系
两个尺寸：12和15
两个竖直，一个水平
一个重合，一个穿透
