帮忙看下,这个什么原因

a114977445

修改草图的时候,模型是当前草图所在特征后的形状
怎么改到特征前

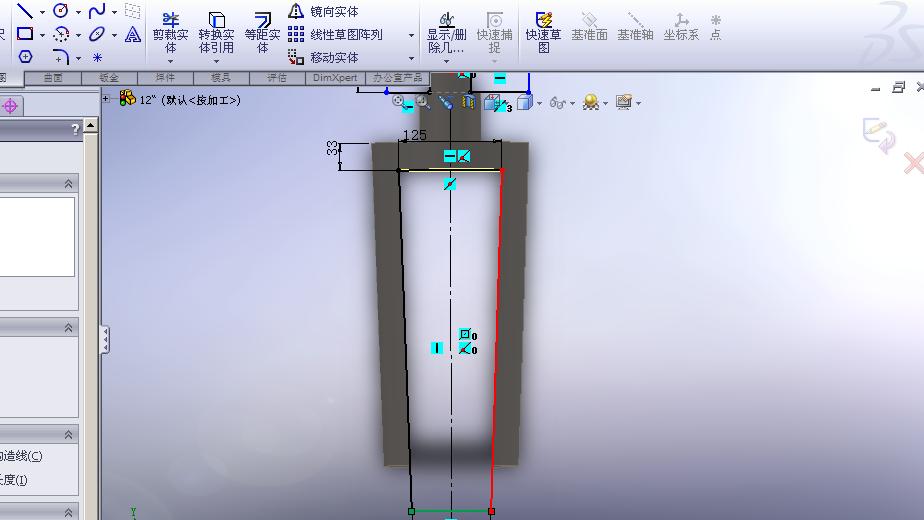

* s9 d& _* \: N$ r  r& K3 t如图所示,特征前应该是个圆柱行的模型
/ Z  Q# s* g6 z; v( e切完才是显示的样子
' m1 Q0 @3 o' A1 t4 z# B4 o
2 @" M" I0 @) P$ ?$ d6 e5 s, ~' h
: q( D( t) O+ F" I还有同样修改旋转特征草图里的直径尺寸时,尺寸会变成立体的
正视草图后看不到尺寸了就^^^

[ 本帖最后由 a114977445 于 2008-9-24 09:21 编辑 ]

guoquanfeng

在模型树中将草图移到特征前即可；
旋转特征里的直径尺寸可能不属于草图

a114977445

特征里的草图你让我移到特征前 :L
* ]! \" {! t1 q, O( k6 U没有草图哪来特征啊~

旋转特征那个就是旋转特征本身的草图
/ L0 V  N9 {1 H4 y$ n3 z只要一修改就变成立体显示的了,草图平面上看不到或者就是一条线
* s5 `' N  X/ k' m2 R# }不容易看!

rob303

:P :P :P :P :P

honesty86

把鼠标放在特征树，会出来一个手形，向上拖动即可将后边的修改压缩、隐藏起来。
) C* ~8 ?' J( X  N$ X若需修改，可在特征树上该特征处右键，修改特征即可
