大家好:

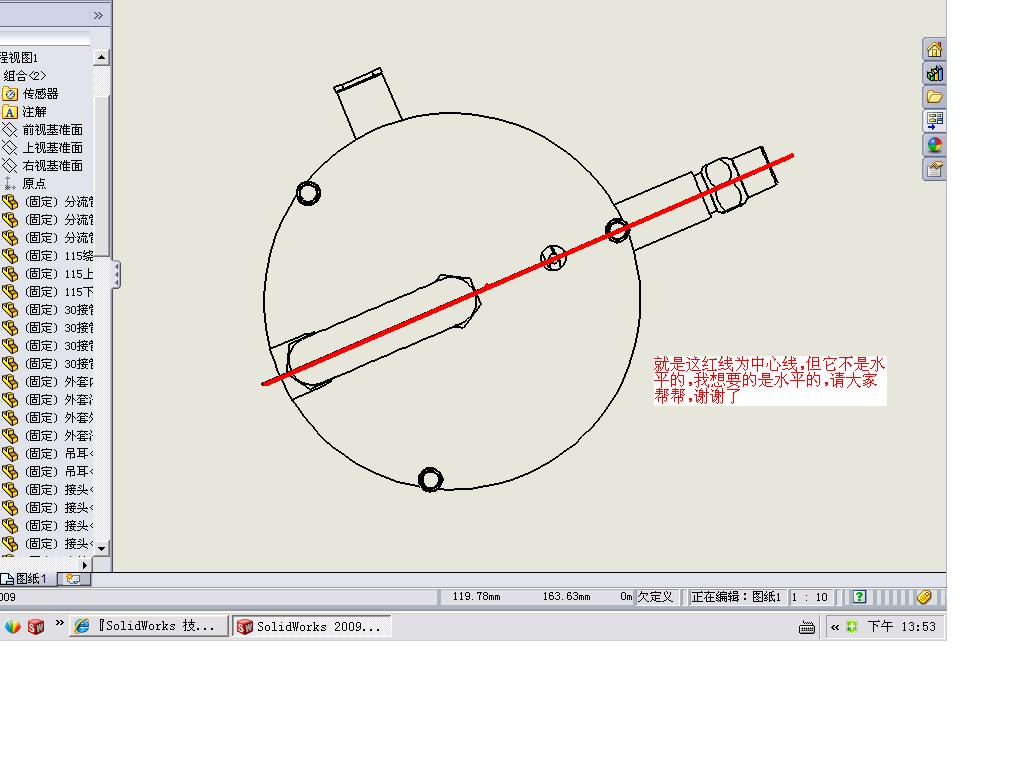

:请问一下:我的装配体做好后,要出工程图,但是发现上视图与位置不是太理想,偏了23的角度,怎么样调过来呀,真诚希望大家给些帮助,谢谢了,

[ 本帖最后由 bj999999999 于 2008-10-7 14:47 编辑 ]

bingshan · 发表于 2008-10-7 14:11:45

打开临时轴，配合你红线上平行的临时轴与水平的基准面平行！

hahap · 发表于 2008-10-7 14:12:10

原帖由 bingshan 于 2008-10-7 14:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# R2 u0 K2 F# p, S. ?打开临时轴，配合你红线上平行的临时轴与水平的基准面平行！

看他这个装配体就知道（全是固定的配合关系），是从零件里转化而来，要是重装配较麻烦。

建议在工程图里调整下，对视图右键－－－旋转视图。

[ 本帖最后由 hahap 于 2008-10-7 14:15 编辑 ]

gongxingdong · 发表于 2008-10-7 14:16:01

在工程图中选中要转动的图然后点旋转图标，输入要转动的角度点应用就可以了

zq010 · 发表于 2008-10-7 14:30:04

在装配图中，将“固定”的零件设为“浮动”，将中心线与前视图“平行”对齐，再将原零件设为“固定”

bingshan · 发表于 2008-10-7 14:38:08

原帖由 zq010 于 2008-10-7 14:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ S" R4 q* A1 l4 n0 K9 z$ A$ R/ B) K
在装配图中，将“固定”的零件设为“浮动”，将中心线与前视图“平行”对齐，再将原零件设为“固定”

就是把你装配的时候放进去的第一个零件取消固定，与水平的基准面平行配合，在固定，就可以了了！

bj999999999 · 发表于 2008-10-7 14:46:05

谢谢大家的及时帮助,我的问题得到了如意的解决,主要是采用了2楼与3楼所说的办法,1楼与4楼的说的我没有去试,我想也可以解决的,只是有些麻烦了些,good
